HBM · Load cell
SP4M Single Point Load Cell · 100 kg · 1-SP4MC3MR-100KGHBM 1-SP4MC3MR-100KG 100 kg Celda de Carga de Punto Único
SKU 10431
IP67; Aluminio; Señal analógica; OIML R60 C3
274.00
- Descripcion
- Informacion adicional
- 01 / 03Celda de Carga de Punto Único
Celda de Carga de Punto Único para reemplazo de ajuste confirmado y construcciones de básculas.
La HBM 1-SP4MC3MR-100KG es una variación de 100 kg de capacidad de la familia de celdas de carga de punto único de aluminio HBM 1-SP4MC3MR, fabricada en aluminio con protección de ingreso IP67.
100 kgCapacidad nominalAluminioMaterialIP67Protección02 / 03Datos técnicosEspecificaciones verificadas para este SKU.
Fabricante HBM Número de parte del fabricante 1-SP4MC3MR-100KG Capacidad 100 kg Rendimiento nominal 2.0 ± 0.2 mV/V Material Aluminio Protección IP67 Señal Analógica Seal / protective boot Silicone rubber Cable sheath PVC Impedancia de entrada 300 – 500 Ω Impedancia de salida 300 – 500 Ω Resistencia de aislamiento > 2 GΩ (100 VDC) Temperatura compensada −10 to +40 °C Temperatura de funcionamiento −10 to +50 °C Storage temperature −25 to +70 °C Reference voltage 5 V Supply voltage range 1 to 12 V Limit load 150% FS Lateral load limit / breaking load 300% FS Non-linearity / reversibility (typical) ± 0.0166% Cn Minimum dead load output return ± 0.0166% Cn Off-center load error (OIML R76) ± 0.0233% Cn Temperature effect on zero (TC0) / ratio Y ± 0.0140% Cn/10K, Y=10,000 (1, 5, 10, 20, 50, 100, 200 kg) / ± 0.0093% Cn/10K, Y=15,000 (3, 15, 30, 75, 150 kg) / ± 0.0100% Cn/10K, Y=14,000 (7 kg) Mounting thread M6 (property class 8.8, 6 N·m for 1–30 kg; property class 10.9, 14 N·m for 50–200 kg) Cable Shielded round cable; 1.5 m, 3 m, 6 m or 12 m lengths available 03 / 03Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Product Order code HBM 1-SP4MC3MR-100KG 100 kg Celda de Carga de Punto Único 10431 ¿Es suficiente el SKU para confirmar el reemplazo?
Use el SKU y el número de parte del fabricante anteriores como código de pedido, y luego confirme el cableado, la señal y el entorno con WeightechUSA antes de pedir.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.

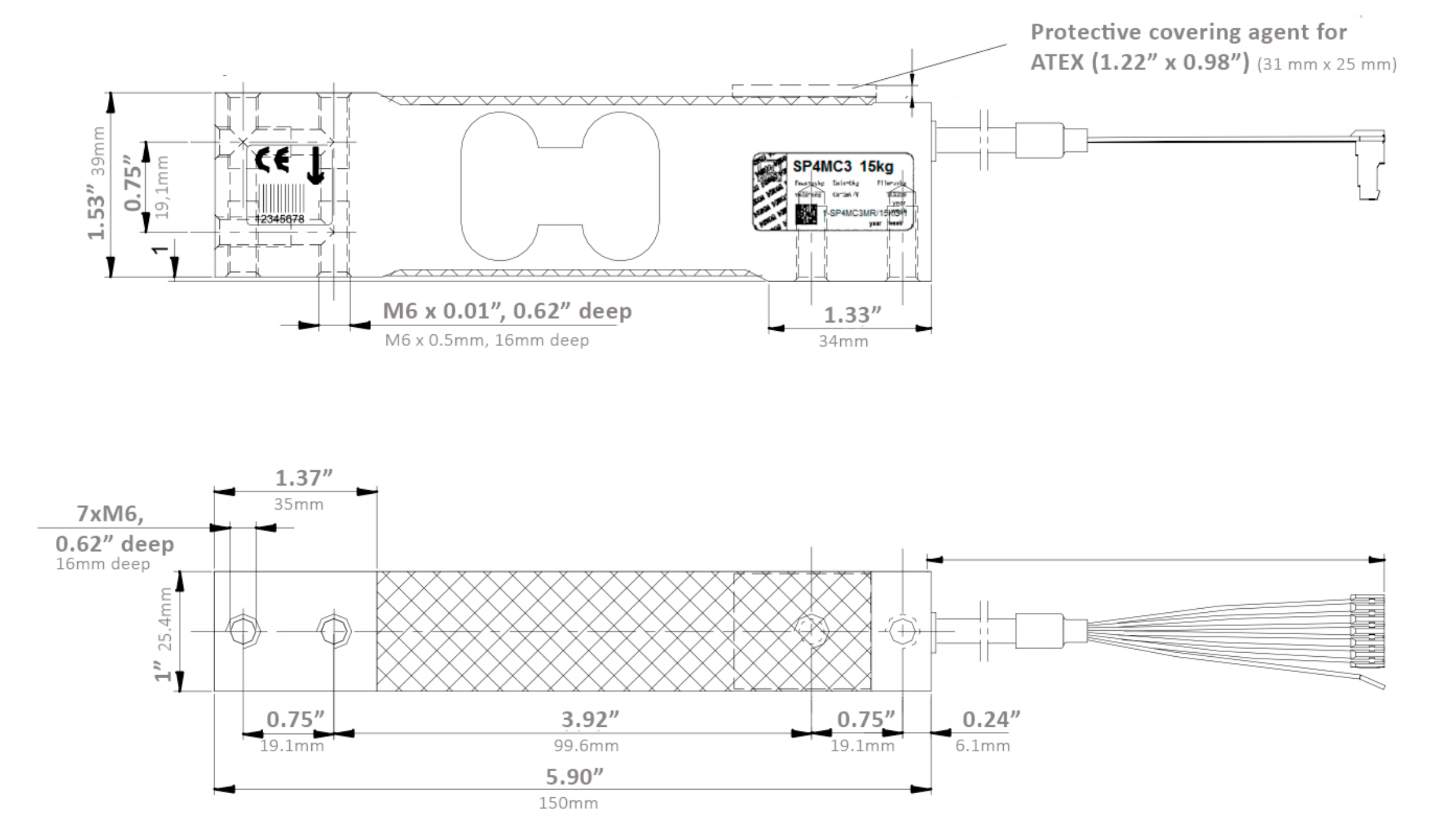

DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos del fabricante Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta de la celda de carga antigua, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos el número de parte del fabricante y el ajuste.
Email SalesView DatasheetCall +1 (954) 666-0877 × 305 Signal Analog Clase de Protección IP67 Material Aluminum Compensated temp range −10 to +40 °C Input impedance 300 – 500 Ω Insulation resistance > 2 GΩ Internal Battery -- Maximum excitation 15 V Maximum safe overload 150% Operating temp range −10 to +50 °C Output impedance 300 – 500 Ω Rated capacity 100 kg Rated output 2.0 ± 0.2 mV/V Recommended excitation 5 V (range 1–12 V) Ultimate central overload 300% Fabricante HBM Manufacturer's Part Number 1-SP4MC3MR-100KG Approval OIML R60 C3 Short name SP4M Single Point Load Cell · 100 kg · 1-SP4MC3MR-100KG Hero chips IP67; Aluminio; Señal analógica; OIML R60 C3
