SP4M Single Point Load Cell · 10 kg · 1-SP4MC3MR/10KG-1HBM SP4MC3MR-10KG 1-SP4MC3MR/10KG-1 Celda de Carga de Punto Único
- Descripcion
- Informacion adicional
- 01 / 06Celdas de carga de punto único
Celdas de carga de punto único para reemplazo con ajuste confirmado y construcción de básculas.
La HBM SP4MC3MR-10KG 1-SP4MC3MR/10KG-1 Celda de Carga de Punto Único es una celda de carga de punto único con capacidad nominal de 10 KG. Utilícela como componente de reemplazo o para la construcción de una báscula nueva solo después de confirmar la capacidad, las dimensiones, el material, la clasificación de sellado, la señal eléctrica y el cableado contra el conjunto de la báscula. El catálogo identifica al fabricante como HBM y el modelo / número de parte como 1-SP4MC3MR/10KG-1.
10KGCapacidad nominalAluminioMaterialIP67ProtecciónAnalógicaSeñal02 / 06Ajuste de aplicaciónDónde encaja esta celda de carga.
Las celdas de punto único se seleccionan según el tamaño de la plataforma, el comportamiento ante cargas descentradas, la capacidad, el material y los requisitos de aprobación.
01Plataformas de mostrador y comercio minorista
Ideal para básculas compactas donde una sola celda soporta toda la plataforma.
plataforma02Básculas contadoras y de precio
Una opción común para estaciones de pesaje pequeñas que necesitan repetibilidad bajo cargas descentradas.
báscula de mostrador03Trabajos de reemplazo
Confirme el tamaño máximo de la plataforma y el patrón de montaje antes de reemplazar otra marca.
retroadaptación03 / 06Ajuste mecánico y eléctricoConfirme los detalles antes del reemplazo.
CAPACIDADCapacidad y trayectoria de carga
Confirme 10KG frente a la carga muerta, la carga viva, el impacto y la distribución de la carga.
MECÁNICOAjuste mecánico
Verifique el patrón de montaje, la altura instalada, el punto de carga, la salida del cable y la geometría de la plataforma o el recipiente antes de realizar el pedido.
AMBIENTEAmbiente
La protección de catálogo es IP67. Verifique la exposición a lavado, intemperie, corrosión o riesgo antes del reemplazo.
ELÉCTRICOCompatibilidad eléctrica
La señal de catálogo es Analógica. Confirme la excitación, la salida en mV/V, la impedancia, el código de colores del cableado y la entrada del indicador/transmisor.
04 / 06Notas de instalaciónUna celda de carga solo es correcta cuando el conjunto que la rodea también lo es.
La forma más segura de cotizar o reemplazar una celda de carga es verificar juntas la geometría instalada y la interfaz eléctrica. La capacidad por sí sola no es suficiente.
- Haga coincidir los orificios de montaje, el punto de carga, la rosca y la altura instalada
- Confirme la cantidad de celdas y el cableado de la caja de conexiones
- Confirme el material y el grado de protección para el ambiente
- Confirme la salida nominal, la excitación y la impedancia de entrada/salida
- Conserve las hojas de datos, fotos y números de parte antiguos junto con el registro de servicio
05 / 06Datos técnicosAtributos de catálogo de esta celda de carga.
Material Aluminio Protección IP67 Señal Analógica Longitud del cable - Tipo de cable PVC Fabricante HBM Número de parte del fabricante 1-SP4MC3MR/10KG-1 Peso de capacidad 10 kg Aprobación OIML R60 C3 (Multirrango) Excitación recomendada 1 … 12 VDC (ref. 5 V) Excitación máxima 15 V Impedancia de entrada 300 … 500 Ω Impedancia de salida 300 … 500 Ω Resistencia de aislamiento > 2 GΩ @ 100 VDC Sobrecarga segura 150 % Emax Temperatura de operación −10 to +50 °C Temperatura compensada −10 a +40 °C Temperatura de almacenamiento −25 to +70 °C No linealidad ± 0.0166 % Cn 06 / 06Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Producto Código de pedido HBM SP4MC3MR-10KG 1-SP4MC3MR/10KG-1 Celda de Carga de Punto Único 10425 ¿Es suficiente el SKU para confirmar el reemplazo?
No. Use el SKU como código de pedido y luego confirme el modelo, la capacidad, las dimensiones, el cableado, la señal y el ambiente.
¿Qué pasa si algunos atributos del catálogo están en blanco?
Trate los atributos en blanco como elementos a confirmar antes de realizar el pedido. La descripción solo utiliza los datos de catálogo disponibles y una guía de aplicación conservadora.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.

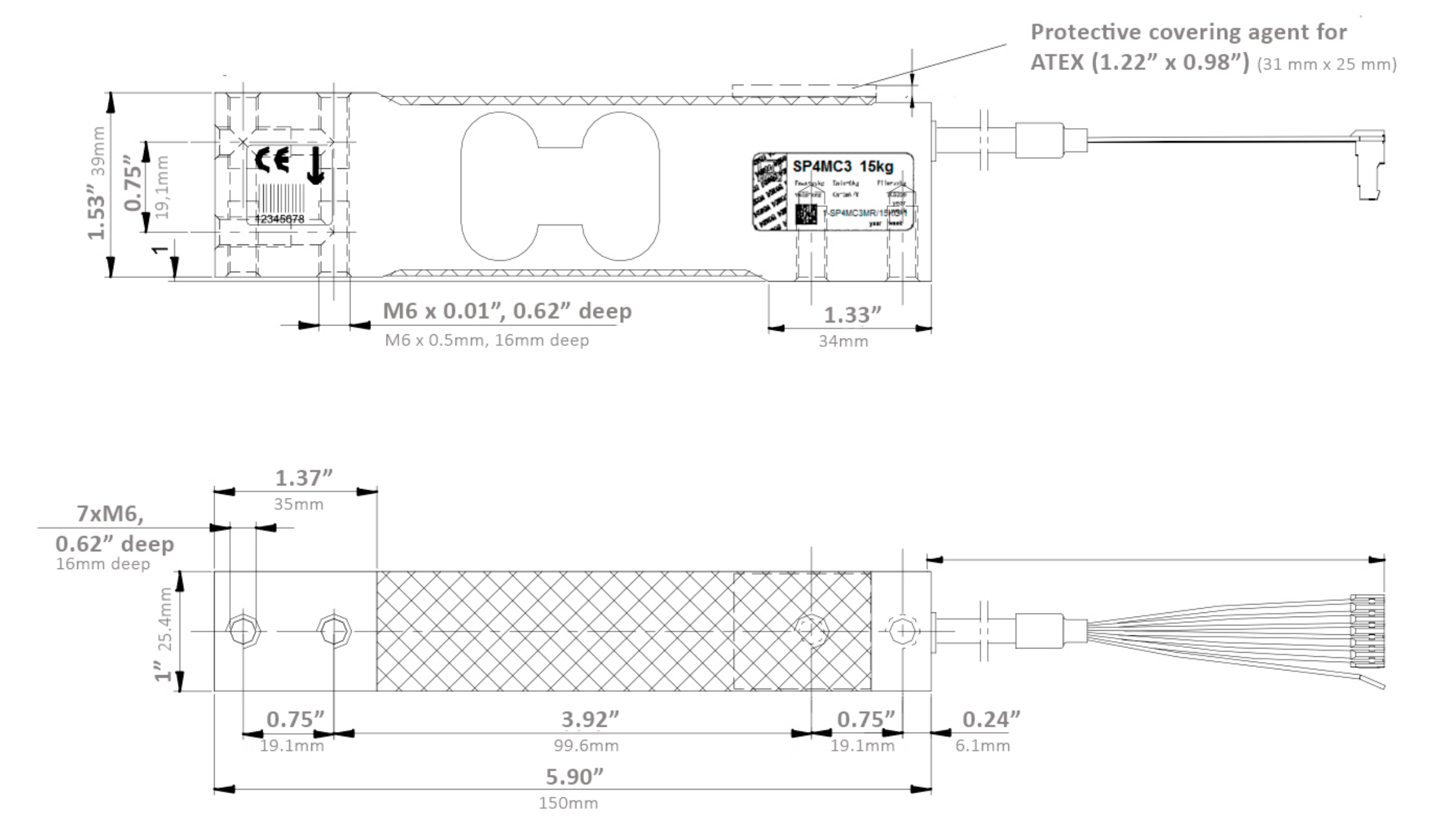

DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos del fabricante Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta anterior de la celda de carga, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos si 10425 es el ajuste correcto.
Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305 Signal Analog Clase de Protección IP67 Material Aluminum Compensated temp range −10 to +40 °C Input impedance 300 … 500 Ω Insulation resistance > 2 GΩ @ 100 VDC Internal Battery -- Maximum excitation 15 V Maximum safe overload 150 % Emax Max platform size - Operating temp range −10 to +50 °C Output impedance 300 … 500 Ω Rated capacity 10 kg Rated output 2.0 ± 0.2 mV/V Recommended excitation 1 … 12 VDC (ref 5 V) Recommended torque - Sensitivity Maximum capacity 1 kg =1.8+15%;-10% (Option 6: A1 = 1.8 mV/V + - 0.1%); Maximum capacity 3kg...200kg= 2.0 + - 10% (Option 6: A= 2mV/V + - 0.1%) Storage temp range −25 to +70 °C Ultimate central overload 300% Fabricante HBM Tipo de Cable PVC Metraje del cable - Manufacturer's Part Number 1-SP4MC3MR/10KG-1 Approval OIML R60 C3 Short name SP4M Single Point Load Cell · 10 kg · 1-SP4MC3MR/10KG-1 Hero chips IP67; Aluminio; Señal analógica; OIML R60 C3
