Tedea-Huntleigh Celda de Carga Tipo S 620 - 1,000 kg
- Descripcion
- Informacion adicional
- 01 / 06Celdas de carga tipo S de tensión/compresión
Celdas de carga tipo S de tensión/compresión para reemplazo con ajuste confirmado y construcción de básculas.
La Tedea-Huntleigh Celda de Carga Tipo S 620 - 1,000 kg es una celda de carga Tipo S (tensión/compresión) con capacidad nominal de 1,000 kg. Utilícela como componente de reemplazo o para la construcción de una báscula nueva solo después de confirmar la capacidad, las dimensiones, el material, la clasificación de sellado, la señal eléctrica y el cableado contra el conjunto de la báscula. El catálogo identifica al fabricante como Vishay-Tedea y el modelo / número de parte como 10002.
1,000 kgCapacidad nominalAcero inoxidableMaterialIP68ProtecciónAnalógicaSeñal02 / 06Ajuste de aplicaciónDónde encaja esta celda de carga.
Las celdas tipo S se utilizan en aplicaciones de fuerza suspendida, de tensión y en línea, donde la trayectoria de la fuerza debe permanecer centrada.
01Básculas colgantes
La geometría tipo S es adecuada para pesaje suspendido con grilletes, terminales de varilla o herrajes de tensión.
tensión02Medición de fuerza
Útil cuando el sistema mide tracción, compresión o fuerza bidireccional.
fuerza03Trabajos de modernización
Verifique la rosca, la capacidad, el material y el cableado antes de sustituir una viga tipo S existente.
reemplazo03 / 06Ajuste mecánico y eléctricoConfirme los detalles antes del reemplazo.
CAPACIDADCapacidad y trayectoria de carga
Confirme 1,000 kg frente a la carga muerta, la carga viva, el impacto y la distribución de la carga.
MECÁNICOAjuste mecánico
Verifique el patrón de montaje, la altura instalada, el punto de carga, la salida del cable y la geometría de la plataforma o el recipiente antes de realizar el pedido.
AMBIENTEAmbiente
La protección según catálogo es IP68. Verifique la exposición a lavado a presión, intemperie, corrosión o peligro antes del reemplazo.
ELÉCTRICOCompatibilidad eléctrica
La señal de catálogo es Analógica. Confirme la excitación, la salida en mV/V, la impedancia, el código de colores del cableado y la entrada del indicador/transmisor.
04 / 06Notas de instalaciónUna celda de carga solo es correcta cuando el conjunto que la rodea también lo es.
La forma más segura de cotizar o reemplazar una celda de carga es verificar juntas la geometría instalada y la interfaz eléctrica. La capacidad por sí sola no es suficiente.
- Haga coincidir los orificios de montaje, el punto de carga, la rosca y la altura instalada
- Confirme la cantidad de celdas y el cableado de la caja de conexiones
- Confirme el material y el grado de protección para el ambiente
- Confirme la salida nominal, la excitación y la impedancia de entrada/salida
- Conserve las hojas de datos, fotos y números de parte antiguos junto con el registro de servicio
05 / 06Datos técnicosAtributos de catálogo de esta celda de carga.
Material Acero inoxidable Protección IP68 Señal Analógica Fabricante Vishay-Tedea Peso de capacidad 1,000 kg Aprobación OIML R60 C3 · NTEP Clase III Salida nominal 2.0 mV/V Excitación recomendada 10 VDC / VAC RMS Excitación máxima 15 VDC / VAC RMS Impedancia de entrada 400 ± 20 Ω Impedancia de salida 350 ± 3 Ω Resistencia de aislamiento > 2000 MΩ Error combinado ≤ ±0.0200 %RO (A5) Error de fluencia ≤ ±0.0100 % / 30 min (A5) Sobrecarga segura 150 %RC Temperatura de operación −30 to +90 °C Sensibilidad de salida 2.0 mV/V Balance de cero ± 0.04 mV/V Temperatura compensada −10 a +40 °C 06 / 06Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Producto Código de pedido Tedea-Huntleigh Celda de Carga Tipo S 620 - 1,000 kg 10002 ¿Es suficiente el SKU para confirmar el reemplazo?
No. Use el SKU como código de pedido y luego confirme el modelo, la capacidad, las dimensiones, el cableado, la señal y el ambiente.
¿Qué pasa si algunos atributos del catálogo están en blanco?
Trate los atributos en blanco como elementos a confirmar antes de realizar el pedido. La descripción solo utiliza los datos de catálogo disponibles y una guía de aplicación conservadora.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.

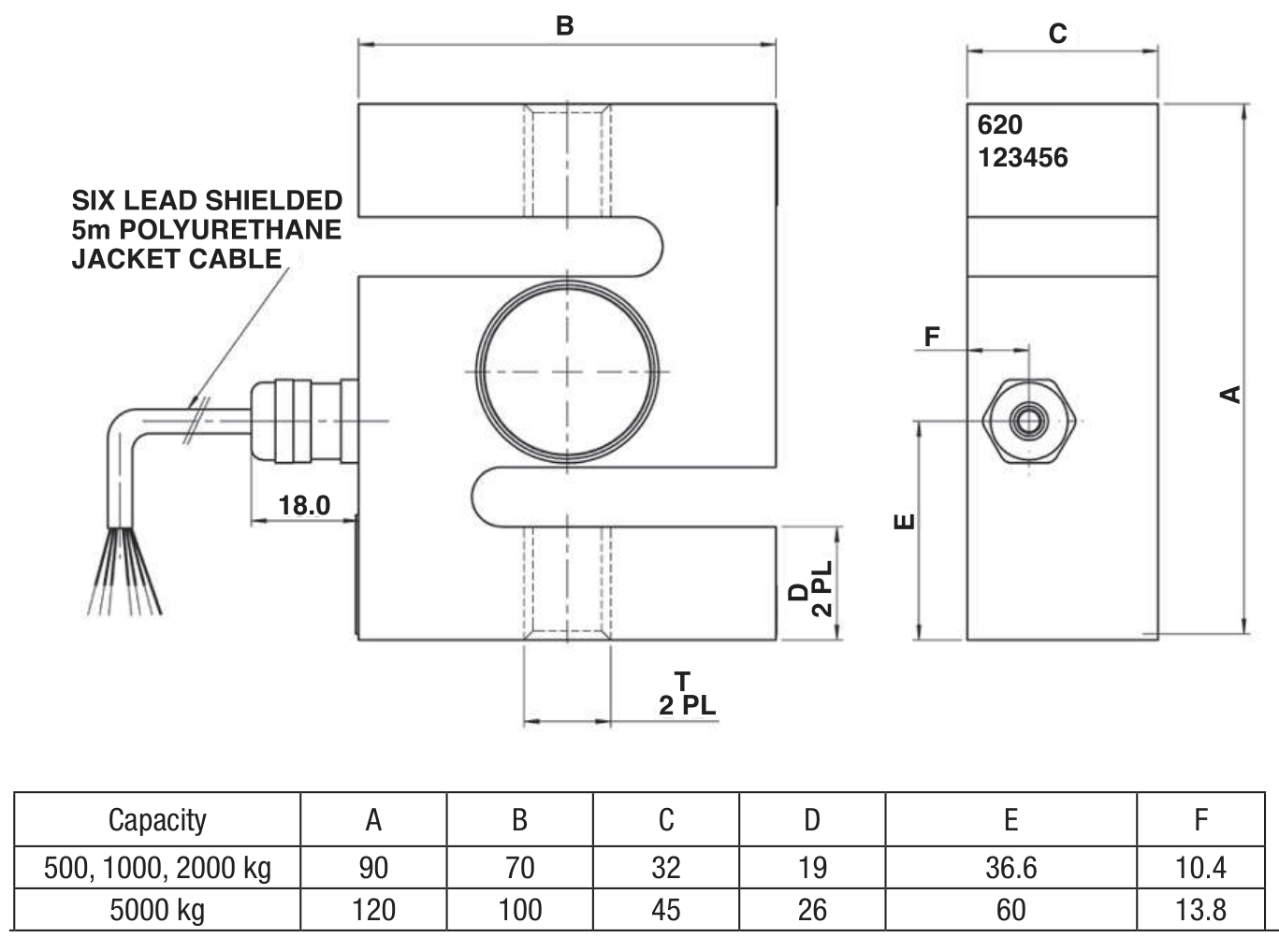

DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos del fabricante Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta anterior de la celda de carga, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos si 10002 es el ajuste correcto.
Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305 Signal Analog Clase de Protección IP68 Material Stainless Steel Combined error ≤ ±0.0200 %RO (A5) Compensated temp range −10 to +40 °C Creep error 20mins ≤ ±0.0100 % / 30 min (A5) Input impedance 400 ± 20 Ω Insulation resistance > 2000 MΩ Internal Battery -- Maximum excitation 15 VDC / VAC RMS Maximum safe overload 150 %RC Operating temp range −30 to +90 °C Output impedance 350 ± 3 Ω Rated capacity 1,000 kg Rated output 2.0 mV/V Recommended excitation 10 VDC / VAC RMS Zero balance ± 0.04 mV/V Fabricante Vishay-Tedea Manufacturer's Part Number 00620-001T-A5-01X Approval NTEP Hero chips IP68; Acero inoxidable; Señal analógica; NTEP
