Celtron LCD Celda de Carga Tipo Disco de Compresión de Bajo Perfil
SKU Vishay-LCD
775.00
- Descripcion
- Informacion adicional
- 01 / 02Celda de Carga Tipo Disco de Compresión
Celtron LCD: Celda de Carga Tipo Disco de Compresión.
La Celtron LCD es una familia de celdas de carga tipo disco de compresión. Esta página describe la familia; utilice la tabla para elegir el SKU.
5,000 lb – 100,000 lbRango de capacidad (línea lb)Acero de aleación niqueladoMaterial02 / 02Datos técnicosAtributos de catálogo comunes a la serie.
Los valores específicos de cada SKU se indican en la tabla y en la página de cada SKU.
Material Acero de aleación niquelado Protección IP67 Señal Analógica Impedancia de entrada 385 ± 5 Ω (770 ± 10 Ω at 100k lb) Impedancia de salida 350 ± 3 Ω (700 ± 5 Ω at 100k lb) Resistencia de aislamiento > 5000 MΩ Excitación recomendada 10 VDC or VAC RMS Excitación máxima 15 VDC or VAC RMS Temperatura compensada −10 to +40 °C Temperatura de funcionamiento −20 to +60 °C Sobrecarga segura 150 %RC Sobrecarga última 300 %RC Longitud de cable 49.2 ft / 15 m Rendimiento nominal 4.0 mV/V TABLA DE CAPACIDADESCapacidades disponibles.

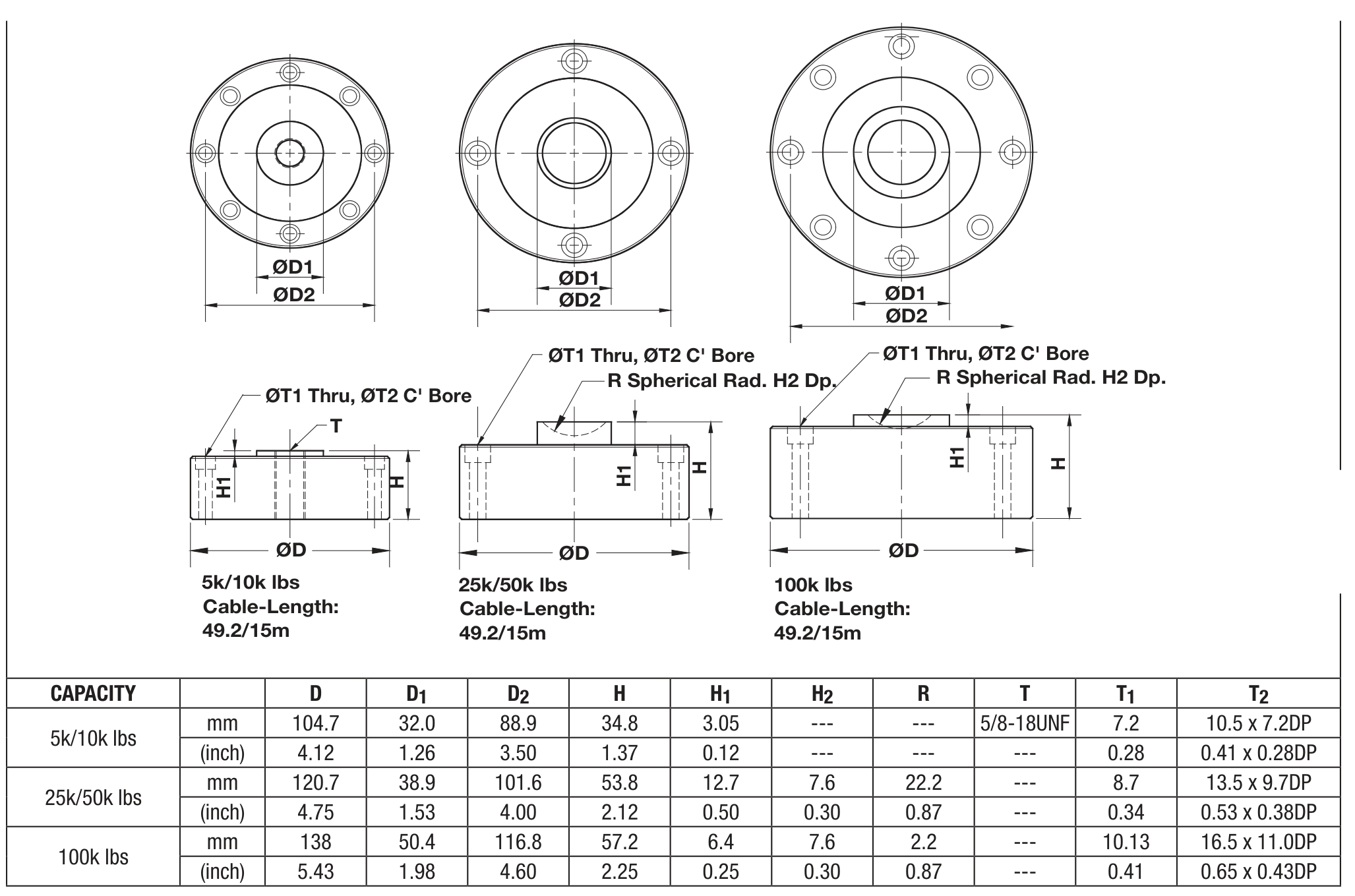

Capacidad Número de parte del fabricante SKU Aprobación Precio 5,000 lb 00LCD-005E-F0-00F 11060 FM $739.00 10,000 lb 00LCD-010E-F0-00F 11061 — $600.00 25,000 lb 00LCD-025E-F0-00F 11062 — $1,361.00 50,000 lb 00LCD-050E-F0-01F 11063 FM $804.00 100,000 lb 00LCD-100E-F0-00F 11064 FM $896.00 DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos del fabricante Hable con un especialista de WeightechUSA.
Envíe el modelo y la aplicación. Confirmaremos qué SKU LCD es el adecuado.
Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305 Signal Analog Clase de Protección IP67 Material Nickel-Plated Alloy Steel Compensated temp range −10 to +40 °C Creep error 20mins ≤ ±0.030 %RO / 20 min Hysteresis error ≤ ±0.050 %RO Input impedance 385 ± 5 Ω (770 ± 10 Ω at 100k lb) Insulation resistance > 5000 MΩ Internal Battery -- Maximum excitation 15 VDC / VAC RMS Maximum safe overload 150% of R.C. Max platform size - Non-repeatability ≤ ±0.020 %RO Operating temp range −20 to +60 °C Output impedance 350 ± 3 Ω (700 ± 5 Ω at 100k lb) Rated output 4.0 mV/V Recommended excitation 10 VDC / VAC RMS Recommended torque - Safe sideload 150 %RC Sensitivity 4.0 mV/V Storage temp range - Ultimate central overload 300 %RC Zero balance ± 1 %RO Fabricante Vishay-Celtron Tipo de Cable Polyurethane Metraje del cable 50'/15.2 m Interchangeable Rice Lake RL90000 Approval FM
