Celtron LCD-50Klb 00LCD-050E-F0-01F celda de carga de compresión
- Descripcion
- Informacion adicional
- 01 / 06Celdas de carga de compresión, bote (canister), columna basculante y torsión anular
Celdas de carga de compresión, bote (canister), columna basculante y torsión anular para reemplazo con ajuste confirmado y construcción de básculas.

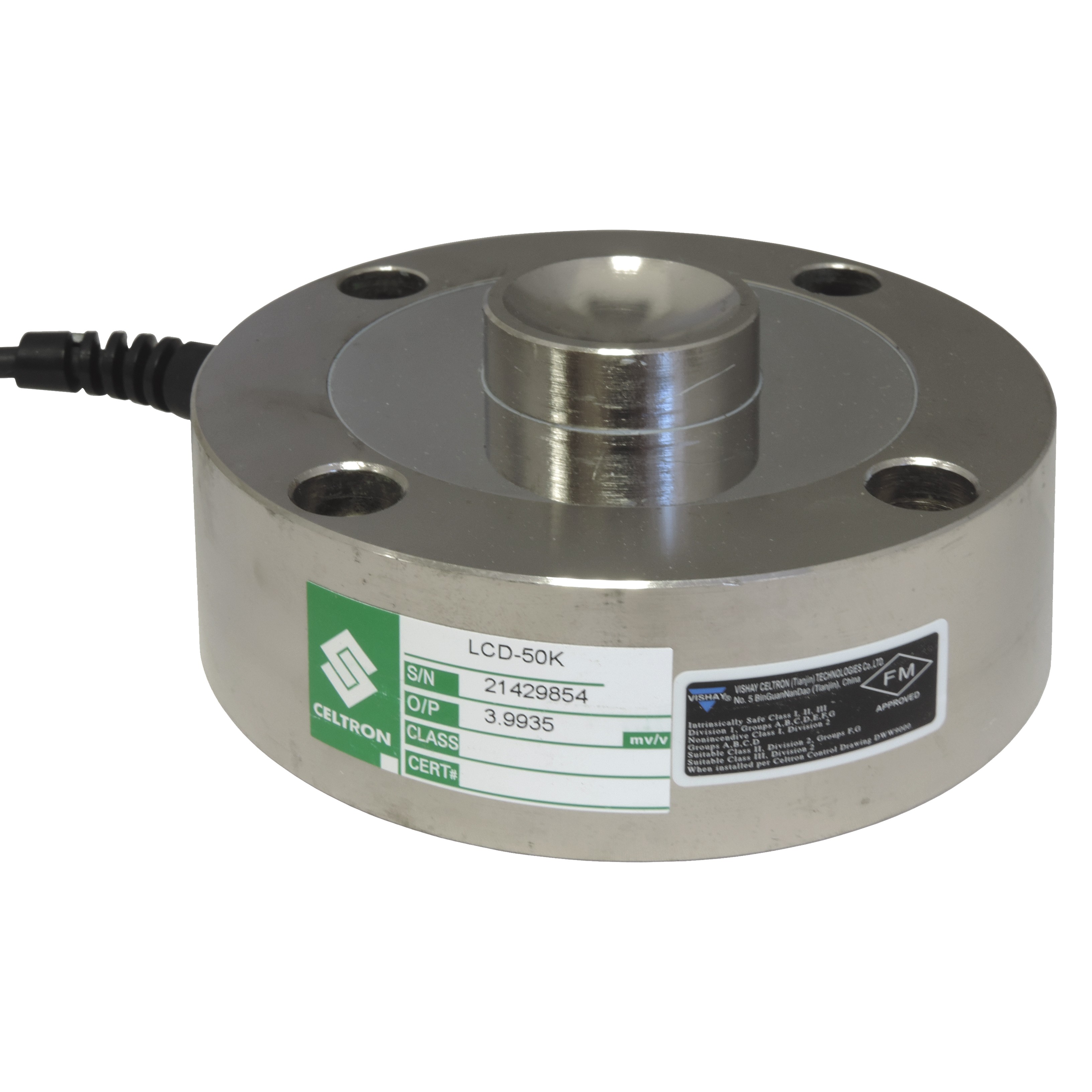

La Celtron LCD-50Klb 00LCD-050E-F0-01F celda de carga de compresión es una celda de carga de compresión, bote (canister), columna basculante o torsión anular con capacidad nominal de 50K lb. Utilícela como componente de reemplazo o de construcción nueva solo después de confirmar la capacidad, las dimensiones, el material, la clasificación de sellado, la señal eléctrica y el cableado frente al conjunto de la báscula. El catálogo identifica al fabricante como Vishay-Celtron y el modelo / número de parte como 00LCD-050E-F0-01F.
50K lbCapacidad nominalAcero de aleación niqueladoMaterialIP67ProtecciónAnalógicaSeñal02 / 06Ajuste de aplicaciónDónde encaja esta celda de carga.
Las celdas de compresión abarcan el pesaje tipo bote, columna basculante, torsión anular y disco para tanques, silos, básculas camioneras y sistemas de alta capacidad.
01Básculas camioneras y de tanques
La geometría de compresión es común en el pesaje de vehículos y recipientes de alta capacidad.
compresión02Servicio a la intemperie y con lavado a presión
El material y el grado de sellado son importantes porque las celdas de compresión suelen instalarse debajo de estructuras.
entorno03Precisión dependiente del montaje
Los detalles de copa, montaje, elevación (lift-off) y carga lateral deben confirmarse con la celda.
montaje03 / 06Ajuste mecánico y eléctricoConfirme los detalles antes del reemplazo.
CAPACIDADCapacidad y trayectoria de carga
Confirme 50K lb frente a la carga muerta, la carga viva, el impacto y la distribución de la carga.
MECÁNICOAjuste mecánico
Verifique el patrón de montaje, la altura instalada, el punto de carga, la salida del cable y la geometría de la plataforma o el recipiente antes de realizar el pedido.
AMBIENTEAmbiente
La protección de catálogo es IP67. Verifique la exposición a lavado, intemperie, corrosión o riesgo antes del reemplazo.
ELÉCTRICOCompatibilidad eléctrica
La señal de catálogo es Analógica. Confirme la excitación, la salida en mV/V, la impedancia, el código de colores del cableado y la entrada del indicador/transmisor.
04 / 06Notas de instalaciónUna celda de carga solo es correcta cuando el conjunto que la rodea también lo es.
La forma más segura de cotizar o reemplazar una celda de carga es verificar juntas la geometría instalada y la interfaz eléctrica. La capacidad por sí sola no es suficiente.
- Haga coincidir los orificios de montaje, el punto de carga, la rosca y la altura instalada
- Confirme la cantidad de celdas y el cableado de la caja de conexiones
- Confirme el material y el grado de protección para el ambiente
- Confirme la salida nominal, la excitación y la impedancia de entrada/salida
- Conserve las hojas de datos, fotos y números de parte antiguos junto con el registro de servicio
05 / 06Datos técnicosAtributos de catálogo de esta celda de carga.
Material Acero de aleación niquelado Protección IP67 Señal Analógica Longitud del cable 49.2 ft / 15 m Fabricante Vishay-Celtron Número de parte del fabricante 00LCD-050E-F0-01F Capacidad nominal 50K lb Capacidad en libras 50,000 lb Sellado Cubierta y encapsulada Aprobación FM intrínsecamente seguro (Clase I/II/III Div. 1) Salida nominal 4.0 mV/V Excitación recomendada 10 VDC / VAC RMS Excitación máxima 15 VDC / VAC RMS Impedancia de entrada 385 ± 5 Ω (770 ± 10 Ω at 100k lb) Impedancia de salida 350 ± 3 Ω (700 ± 5 Ω at 100k lb) Resistencia de aislamiento > 5000 MΩ No repetibilidad ≤ ±0.020 %RO Error de fluencia ≤ ±0.030 %RO / 20 min Sobrecarga última 300 %RC Temperatura de operación −20 to +60 °C Sensibilidad de salida 4.0 mV/V No linealidad ≤ ±0.050 %RO Histéresis ≤ ±0.050 %RO Balance de cero ± 1 %RO Temperatura compensada −10 a +40 °C Carga lateral segura 150 %RC 06 / 06Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Producto Código de pedido Celtron LCD-50Klb 00LCD-050E-F0-01F celda de carga de compresión 11063 ¿Es suficiente el SKU para confirmar el reemplazo?
No. Use el SKU como código de pedido y luego confirme el modelo, la capacidad, las dimensiones, el cableado, la señal y el ambiente.
¿Qué pasa si algunos atributos del catálogo están en blanco?
Trate los atributos en blanco como elementos a confirmar antes de realizar el pedido. La descripción solo utiliza los datos de catálogo disponibles y una guía de aplicación conservadora.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.

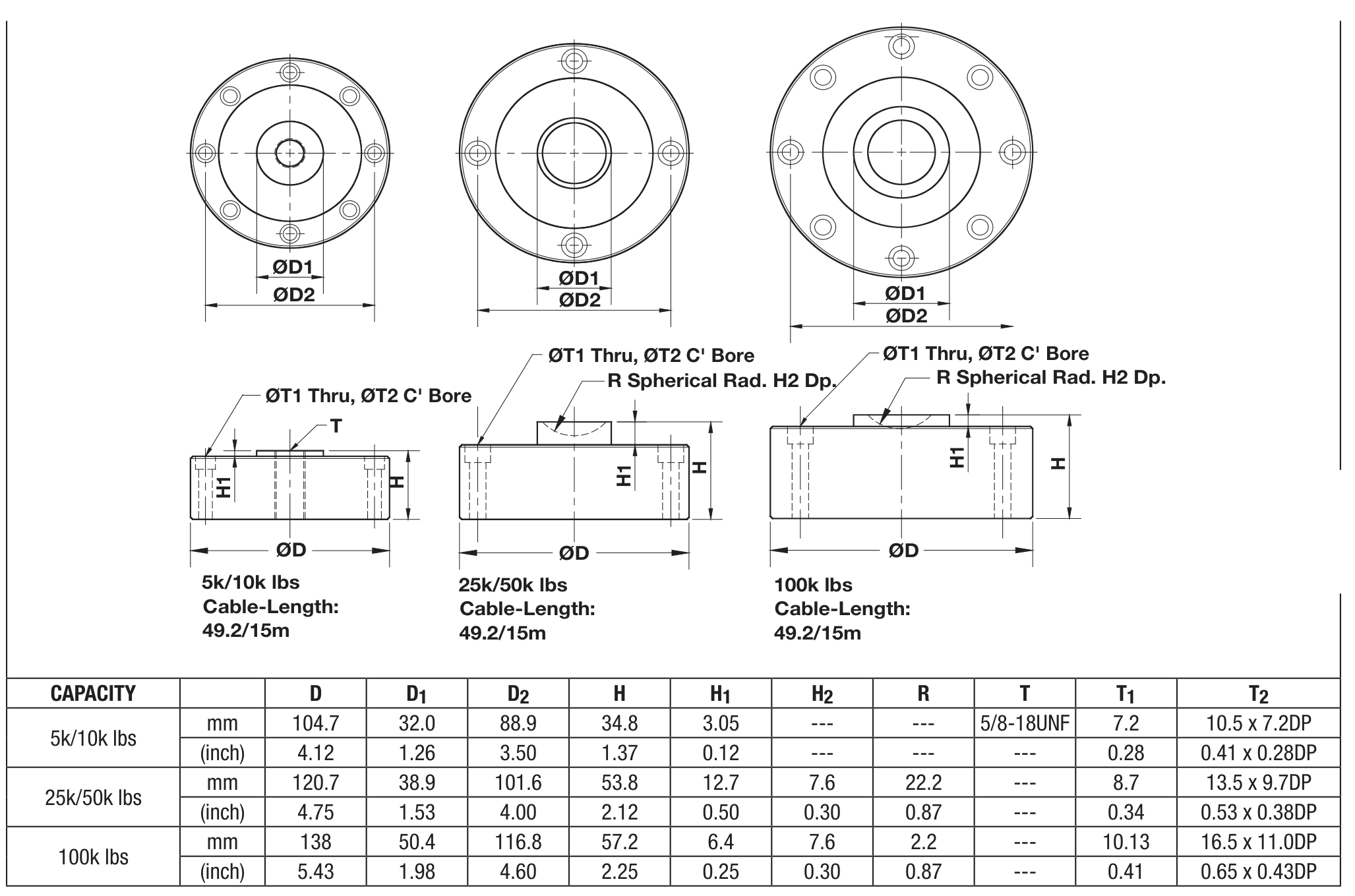

DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos del fabricante Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta anterior de la celda de carga, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos si 11063 es el ajuste correcto.
Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305 Signal Analog Clase de Protección IP67 Material Nickel-Plated Alloy Steel Compensated temp range −10 to +40 °C Creep error 20mins ≤ ±0.030 %RO / 20 min Hysteresis error ≤ ±0.050 %RO Input impedance 385 ± 5 Ω (770 ± 10 Ω at 100k lb) Insulation resistance > 5000 MΩ Internal Battery -- Maximum excitation 15 VDC / VAC RMS Maximum safe overload 150 %RC Non-repeatability ≤ ±0.020 %RO Operating temp range −20 to +60 °C Output impedance 350 ± 3 Ω (700 ± 5 Ω at 100k lb) Rated capacity 50K lb Rated output 4.0 mV/V Rated output tolerance ± 0.25 %RO Recommended excitation 10 VDC / VAC RMS Safe sideload 150 %RC Ultimate central overload 300 %RC Zero balance ± 1 %RO Fabricante Vishay-Celtron Metraje del cable 49.2 ft / 15 m Sealing Covered and Potted Manufacturer's Part Number 00LCD-050E-F0-01F Approval FM Hero chips IP67; Acero aleado niquelado; Señal analógica; FM; Cable de 49.2 ft / 15 m
