Vishay-Revere · Load cell
Revere 9103 Celda de Carga Tipo Viga Doble Extremo
SKU Vishay-9103
IP67; Acero inoxidable; Señal analógica; NTEP; 3.0 mV/V
750.00
- Descripcion
- Informacion adicional
- 01 / 02Celda de Carga Tipo Viga Doble Extremo
Revere 9103: Celda de Carga Tipo Viga Doble Extremo.
La Revere 9103 es una familia de celdas de carga tipo viga de doble extremo. Esta página describe la familia; utilice la tabla para elegir el SKU.
10,000 lb – 150,000 lbRango de capacidad (línea lb)Acero inoxidableMaterial02 / 02Datos técnicosAtributos de catálogo comunes a la serie.
Los valores específicos de cada SKU se indican en la tabla y en la página de cada SKU.
Material Acero inoxidable Protección IP67 Impedancia de entrada 700 ± 7 Ω Impedancia de salida 700 ± 7 Ω Resistencia de aislamiento ≥ 5000 MΩ Excitación recomendada 5 to 12 V Excitación máxima 15 V Temperatura compensada −10 to +40 °C Temperatura de funcionamiento −40 to +80 °C Sobrecarga segura 150 %Emax Sobrecarga última 300 %Emax Rendimiento nominal 3.0 mV/V TABLA DE CAPACIDADESCapacidades disponibles.

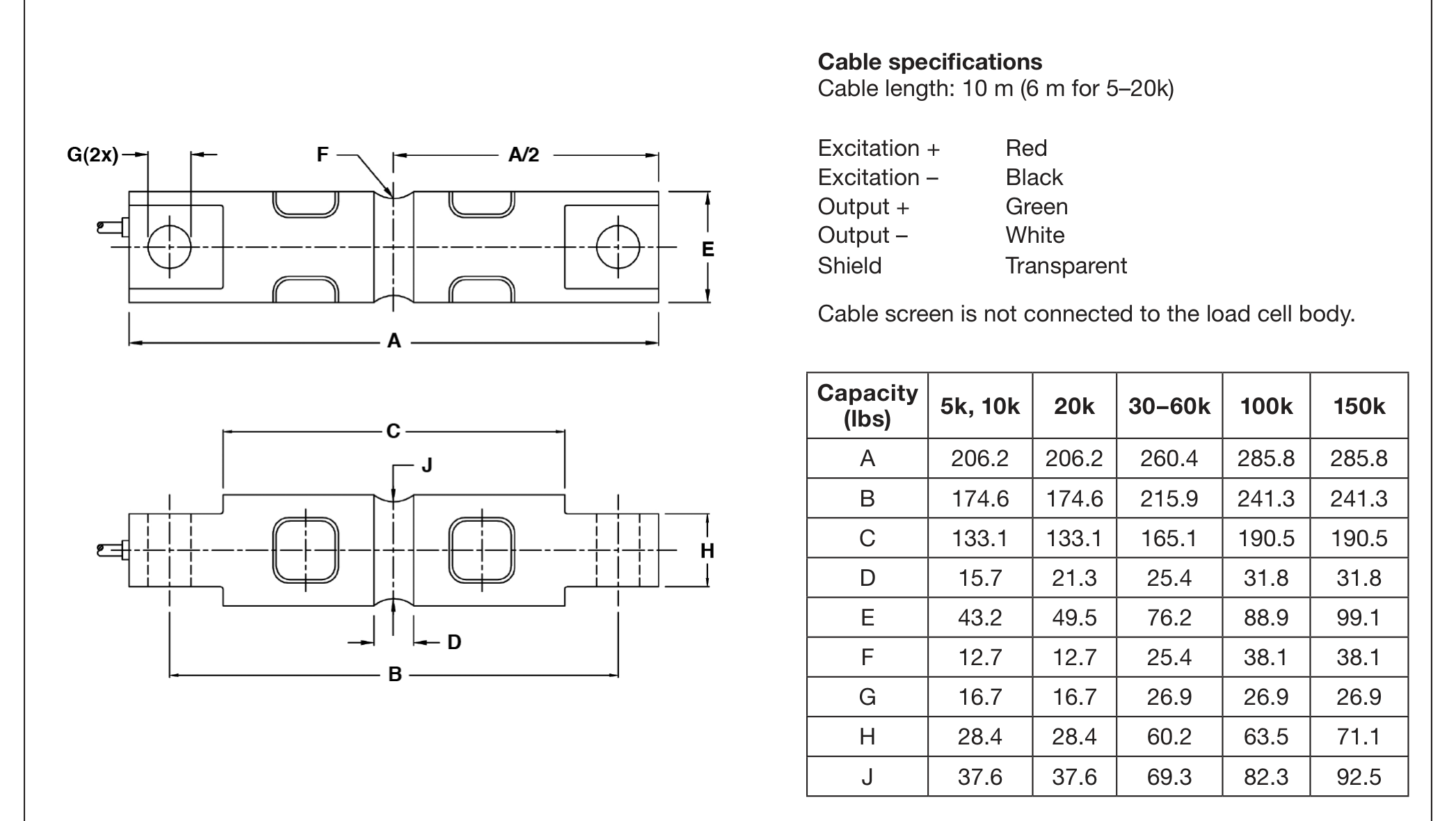

Capacidad Número de parte del fabricante SKU Aprobación Precio 10,000 lb 09103-010E-B1-01F 10920 NTEP Class IIIL $703.00 20,000 lb 09103-020E-B1-01F 10921 NTEP Class IIIL $756.00 30,000 lb 09103-030E-B1-01F 10922 NTEP Class IIIL $1,406.00 40,000 lb 09103-040E-B1-01F 10923 NTEP Class IIIL $2,379.00 50,000 lb 09103-050E-B1-01F 10924 NTEP Class IIIL $1,406.00 60,000 lb 09103-060E-B1-01F 10925 NTEP Class IIIL $1,406.00 100,000 lb 9103-B10-100K-30P1 10926 NTEP $1,825.00 150,000 lb — 10927 NTEP $1,825.00 DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos del fabricante Hable con un especialista de WeightechUSA.
Envíe el modelo y la aplicación. Confirmaremos qué SKU 9103 es el adecuado.
Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305 Signal Analog Clase de Protección IP67 Material Stainless Steel Combined error ≤ ±0.0200 %FSO (NTEP IIIL) Compensated temp range −10 to +40 °C Input impedance 700 ± 7 Ω Insulation resistance ≥ 5000 MΩ Internal Battery -- Maximum excitation 15 V Maximum safe overload 150 %Emax Max platform size - Non-repeatability ≤ ±0.0100 %FSO Operating temp range −40 to +80 °C Output impedance 700 ± 7 Ω Rated output 3.0 mV/V Recommended excitation 5 to 12 V Recommended torque 12 to 14 N*m Safe sideload 100 %Emax Sensitivity 3.0 mV/V Storage temp range −40 to +90 °C Ultimate central overload 300 %Emax Zero balance ± 2.0 %FSO Fabricante Vishay-Revere Tipo de Cable 4 wires Metraje del cable 18.6 ft/6 (5k - 20k), 30ft/9.2 m (30k - 250k) Interchangeable Artech SS70210, Rice Lake RL70000 SS, Rice Lake RL71000 HE, Coti CG-23-SSW-03-C20 Approval NTEP Hero chips IP67; Acero inoxidable; Señal analógica; NTEP; 3.0 mV/V
