Revere 9103-40,000lb Celda de Carga de Viga de Doble Extremo
- Descripcion
- Informacion adicional
- 01 / 06Celdas de carga de viga de doble extremo y báscula puente
Celdas de carga de viga de doble extremo y báscula puente para reemplazo con ajuste confirmado y construcción de básculas.
La Revere 9103-40,000lb Celda de Carga de Viga de Doble Extremo es una celda de carga de viga de doble extremo con capacidad nominal de 40,000 lb. Utílicela como componente de reemplazo o para la construcción de una báscula nueva solo después de confirmar la capacidad, las dimensiones, el material, la clasificación de sellado, la señal eléctrica y el cableado contra el conjunto de la báscula. El catálogo identifica al fabricante como Vishay-Revere y el modelo / número de parte como 10923.
40,000 lbCapacidad nominalAcero inoxidableMaterialIP67ProtecciónAnalógicaSeñal02 / 06Ajuste de aplicaciónDónde encaja esta celda de carga.
Las celdas de viga de doble extremo se utilizan comúnmente en básculas camioneras, básculas ferroviarias, tolvas y otros sistemas pesados de múltiples celdas.
01Básculas camioneras y ferroviarias
Una opción sólida para básculas puente y puntos de carga de básculas vehiculares.
báscula puente02Recipientes pesados
Funciona en el pesaje de silos, tolvas y tanques cuando el montaje controla la introducción de la carga.
recipiente03Reemplazo de servicio
Confirme las copas, eslabones, monturas y salida de cable antes de realizar el pedido.
retroadaptación03 / 06Ajuste mecánico y eléctricoConfirme los detalles antes del reemplazo.
CAPACIDADCapacidad y trayectoria de carga
Confirme 40,000 lb frente a la carga muerta, la carga viva, el impacto y la distribución de la carga.
MECÁNICOAjuste mecánico
Verifique el patrón de montaje, la altura instalada, el punto de carga, la salida del cable y la geometría de la plataforma o el recipiente antes de realizar el pedido.
AMBIENTEAmbiente
La protección de catálogo es IP67. Verifique la exposición a lavado, intemperie, corrosión o riesgo antes del reemplazo.
ELÉCTRICOCompatibilidad eléctrica
La señal de catálogo es Analógica. Confirme la excitación, la salida en mV/V, la impedancia, el código de colores del cableado y la entrada del indicador/transmisor.
04 / 06Notas de instalaciónUna celda de carga solo es correcta cuando el conjunto que la rodea también lo es.
La forma más segura de cotizar o reemplazar una celda de carga es verificar juntas la geometría instalada y la interfaz eléctrica. La capacidad por sí sola no es suficiente.
- Haga coincidir los orificios de montaje, el punto de carga, la rosca y la altura instalada
- Confirme la cantidad de celdas y el cableado de la caja de conexiones
- Confirme el material y el grado de protección para el ambiente
- Confirme la salida nominal, la excitación y la impedancia de entrada/salida
- Conserve las hojas de datos, fotos y números de parte antiguos junto con el registro de servicio
05 / 06Datos técnicosAtributos de catálogo de esta celda de carga.
Material Acero inoxidable Protección IP67 Señal Analógica Fabricante Vishay-Revere Capacidad en libras 40,000 lb Aprobación NTEP Clase IIIL Salida nominal 3.0 mV/V Excitación recomendada 5 a 12 V Excitación máxima 15 V Impedancia de entrada 700 ± 7 Ω Impedancia de salida 700 ± 7 Ω Resistencia de aislamiento ≥ 5000 MΩ Error combinado ≤ ±0.0200 %FSO No repetibilidad ≤ ±0.0100 %FSO Sobrecarga segura 150 %Emax Sobrecarga última 300 %Emax Temperatura de operación −40 a +80 °C Sensibilidad de salida 3.0 mV/V Balance de cero ± 2.0 %FSO Temperatura compensada −10 a +40 °C Temperatura de almacenamiento −40 a +90 °C Carga lateral segura 100 %Emax 06 / 06Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Producto Código de pedido Revere 9103-40,000lb Celda de Carga de Viga de Doble Extremo 10923 ¿Es suficiente el SKU para confirmar el reemplazo?
No. Use el SKU como código de pedido y luego confirme el modelo, la capacidad, las dimensiones, el cableado, la señal y el ambiente.
¿Qué pasa si algunos atributos del catálogo están en blanco?
Trate los atributos en blanco como elementos a confirmar antes de realizar el pedido. La descripción solo utiliza los datos de catálogo disponibles y una guía de aplicación conservadora.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.

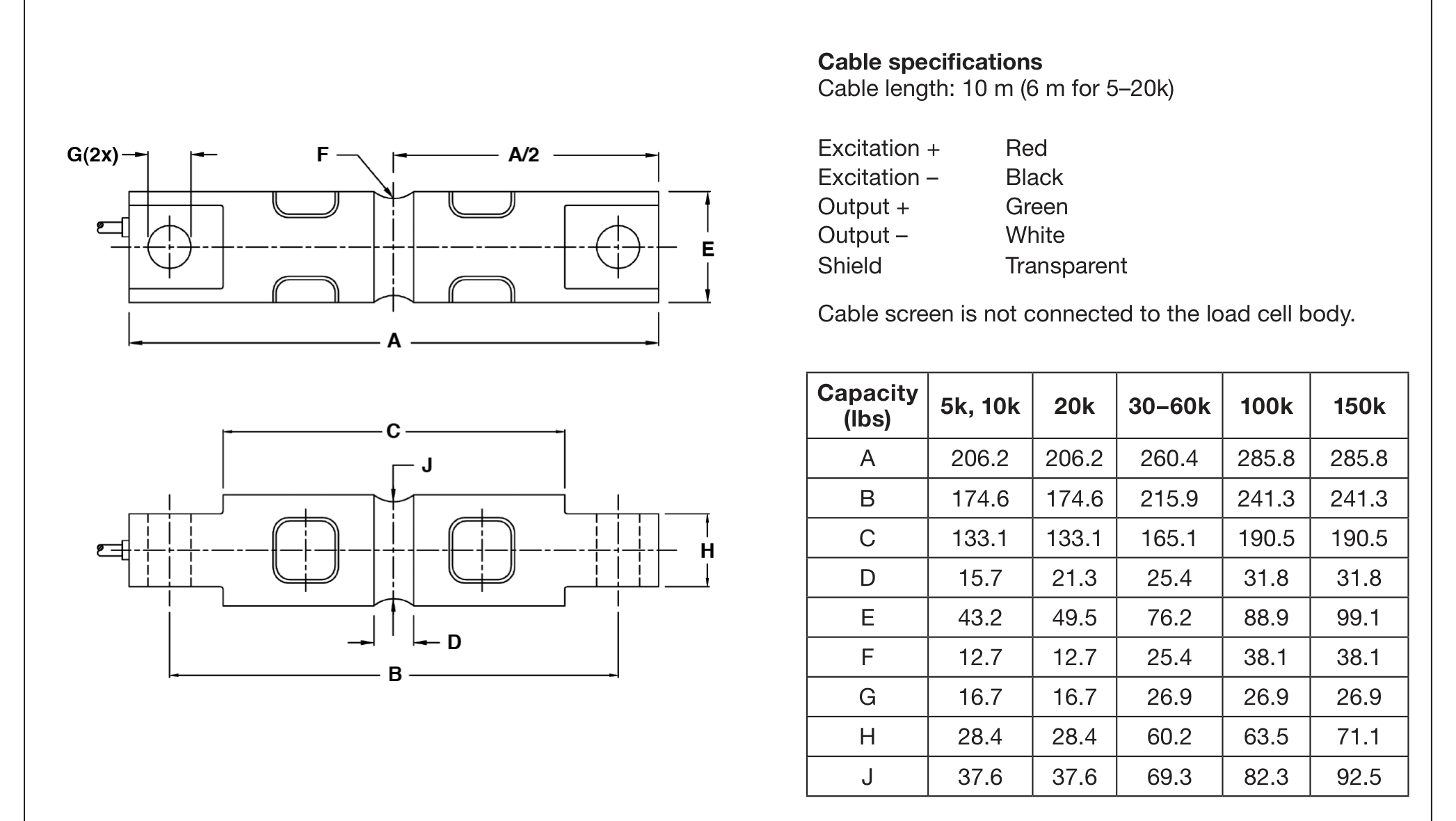

DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos del fabricante Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta anterior de la celda de carga, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos si 10923 es el ajuste correcto.
Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305 Signal Analog Clase de Protección IP67 Material Stainless Steel Combined error ≤ ±0.0200 %FSO Compensated temp range −10 to +40 °C Input impedance 700 ± 7 Ω Insulation resistance ≥ 5000 MΩ Internal Battery -- Maximum excitation 15 V Maximum safe overload 150 %Emax Non-repeatability ≤ ±0.0100 %FSO NTEP/OIML NTEP Class IIIL, 10,000 divisions Operating temp range −40 to +80 °C Output impedance 700 ± 7 Ω Rated capacity 40,000 lb Rated output 3.0 mV/V Recommended excitation 5 to 12 V Safe sideload 100 %Emax Storage temp range −40 to +90 °C Ultimate central overload 300 %Emax Zero balance ± 2.0 %FSO Fabricante Vishay-Revere Manufacturer's Part Number 09103-040E-B1-01F Approval NTEP Hero chips IP67; Acero inoxidable; Señal analógica; NTEP
