BLCQ Double-Ended Beam Load Cell · 40 t · BLCQ-40TBerman BLCQ-40t celda de carga de viga de doble extremo
- Descripcion
- Informacion adicional
- 01 / 06Celdas de carga de viga de doble extremo y báscula puente
Celdas de carga de viga de doble extremo y báscula puente para reemplazo con ajuste confirmado y construcción de básculas.
La Berman BLCQ-40t celda de carga de viga de doble extremo es una celda de carga de viga de doble extremo con capacidad nominal de 40t. Utílicela como componente de reemplazo o para la construcción de una báscula nueva solo después de confirmar la capacidad, las dimensiones, el material, la clasificación de sellado, la señal eléctrica y el cableado contra el conjunto de la báscula. El catálogo identifica al fabricante como Berman Weighing Technology y el modelo / número de parte como 10562.
40tCapacidad nominalAcero aleadoMaterialIP68ProtecciónAnalógicaSeñal02 / 06Ajuste de aplicaciónDónde encaja esta celda de carga.
Las celdas de viga de doble extremo se utilizan comúnmente en básculas camioneras, básculas ferroviarias, tolvas y otros sistemas pesados de múltiples celdas.
01Básculas camioneras y ferroviarias
Una opción sólida para básculas puente y puntos de carga de básculas vehiculares.
báscula puente02Recipientes pesados
Funciona en el pesaje de silos, tolvas y tanques cuando el montaje controla la introducción de la carga.
recipiente03Reemplazo de servicio
Confirme las copas, eslabones, monturas y salida de cable antes de realizar el pedido.
retroadaptación03 / 06Ajuste mecánico y eléctricoConfirme los detalles antes del reemplazo.
CAPACIDADCapacidad y trayectoria de carga
Confirme 40t frente a la carga muerta, la carga viva, el impacto y la distribución de la carga.
MECÁNICOAjuste mecánico
Verifique el patrón de montaje, la altura instalada, el punto de carga, la salida del cable y la geometría de la plataforma o el recipiente antes de realizar el pedido.
AMBIENTEAmbiente
La protección según catálogo es IP68. Verifique la exposición a lavado a presión, intemperie, corrosión o peligro antes del reemplazo.
ELÉCTRICOCompatibilidad eléctrica
La señal de catálogo es Analógica. Confirme la excitación, la salida en mV/V, la impedancia, el código de colores del cableado y la entrada del indicador/transmisor.
04 / 06Notas de instalaciónUna celda de carga solo es correcta cuando el conjunto que la rodea también lo es.
La forma más segura de cotizar o reemplazar una celda de carga es verificar juntas la geometría instalada y la interfaz eléctrica. La capacidad por sí sola no es suficiente.
- Haga coincidir los orificios de montaje, el punto de carga, la rosca y la altura instalada
- Confirme la cantidad de celdas y el cableado de la caja de conexiones
- Confirme el material y el grado de protección para el ambiente
- Confirme la salida nominal, la excitación y la impedancia de entrada/salida
- Conserve las hojas de datos, fotos y números de parte antiguos junto con el registro de servicio
05 / 06Datos técnicosAtributos de catálogo de esta celda de carga.
Material Acero aleado Protección IP68 Señal Analógica Fabricante Berman Weighing Technology Peso de capacidad 40 t Salida nominal 2.0 ± 0.002 mV/V Excitación recomendada 5 ~ 12 VDC Excitación máxima 15 VDC Impedancia de entrada 750 ± 10 Ω Impedancia de salida 703 ± 2 Ω Resistencia de aislamiento ≥ 5000 MΩ Error combinado ≤ ±0.03 %FS Error de fluencia ≤ ±0.02 % / 30 min Sobrecarga segura 150 %FS Temperatura de operación −30 to +70 °C Número de hilos 4 Sensibilidad de salida 2.0 ± 0.002 mV/V Balance de cero ± 1 %FS Temperatura compensada −10 a +40 °C 06 / 06Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Producto Código de pedido Berman BLCQ-40t celda de carga de viga de doble extremo 10562 ¿Es suficiente el SKU para confirmar el reemplazo?
No. Use el SKU como código de pedido y luego confirme el modelo, la capacidad, las dimensiones, el cableado, la señal y el ambiente.
¿Qué pasa si algunos atributos del catálogo están en blanco?
Trate los atributos en blanco como elementos a confirmar antes de realizar el pedido. La descripción solo utiliza los datos de catálogo disponibles y una guía de aplicación conservadora.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.
Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta anterior de la celda de carga, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos si 10562 es el ajuste correcto.

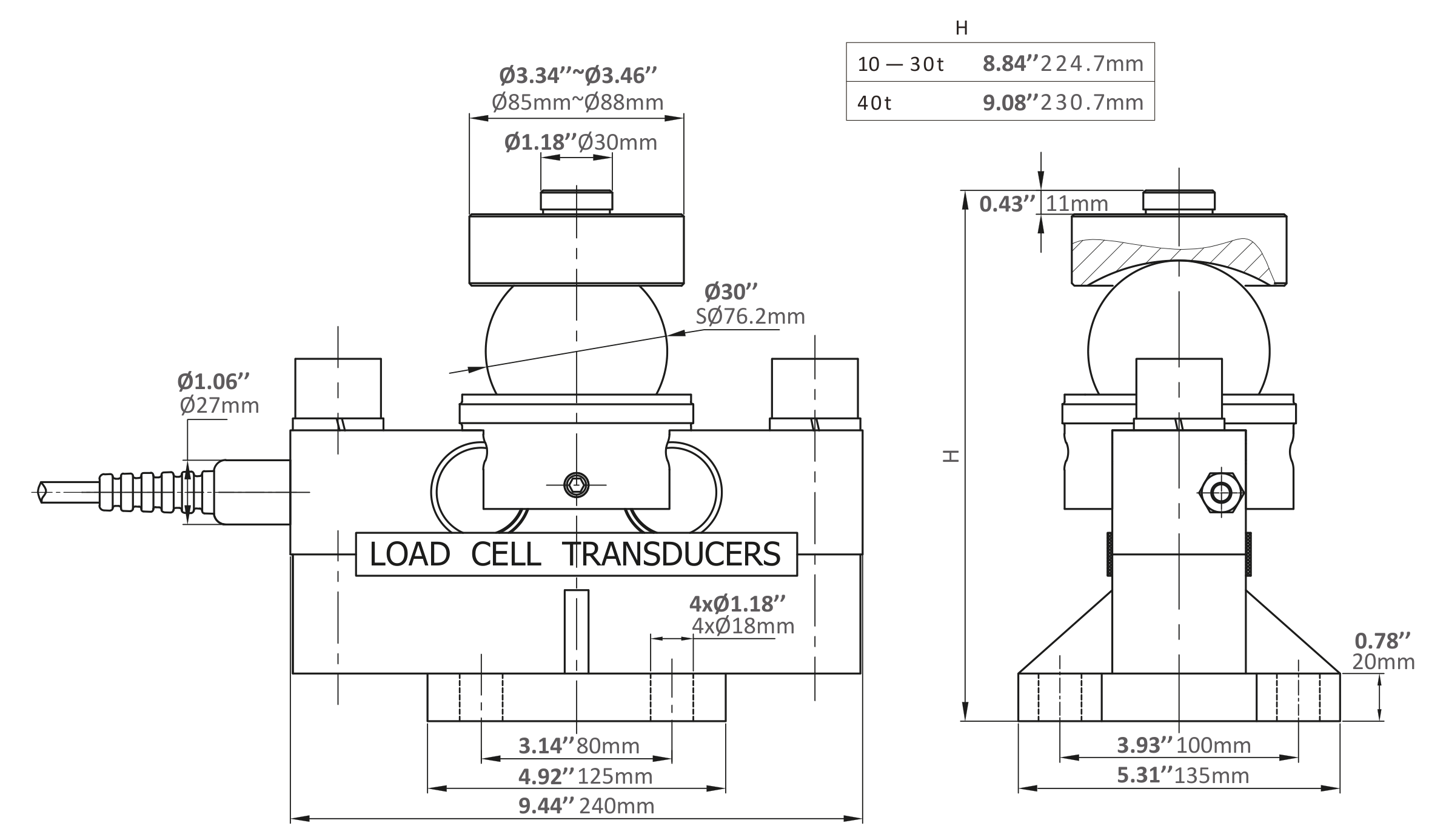

Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos Berman BLCQ (WeightechUSA) Signal Analog Clase de Protección IP68 Material Alloy Steel Combined error ≤ ±0.03 %FS Compensated temp range −10 to +40 °C Creep error 20mins ≤ ±0.02 % / 30 min Input impedance 750 ± 10 Ω Insulation resistance ≥ 5000 MΩ Internal Battery -- Maximum excitation 15 VDC Maximum safe overload 150 %FS Operating temp range −30 to +70 °C Output impedance 703 ± 2 Ω Rated capacity 40 t Rated output 2.0 ± 0.002 mV/V Recommended excitation 5 ~ 12 VDC Zero balance ± 1 %FS Fabricante Berman Weighing Technology Accuracy C3 Number of Wires 4 wires Manufacturer's Part Number BLCQ-40T Short name BLCQ Double-Ended Beam Load Cell · 40 t · BLCQ-40T Hero chips IP68; Acero aleado; Señal analógica; 4 hilos
