Celda de carga de compresión 50KDinamica Generale 969-0566 Celda de carga de compresión 50K LB
- Descripcion
- Informacion adicional
- 01 / 07Celdas de carga de compresión, bote (canister), columna basculante y torsión anular
Celdas de carga de compresión, bote (canister), columna basculante y torsión anular para reemplazo con ajuste confirmado y construcción de básculas.
La Dinamica Generale 969-0566 Celda de carga de compresión 50K LB es una celda de carga de compresión, bote (canister), columna basculante o torsión anular con capacidad nominal de 50000 Lbs.. Utilícela como componente de reemplazo o de construcción nueva solo después de confirmar la capacidad, las dimensiones, el material, la clasificación de sellado, la señal eléctrica y el cableado frente al conjunto de la báscula. El catálogo identifica al fabricante como Dinamica Generale y el modelo / número de parte como 22566. Está listada para equipo agrícola mezclador, alimentador y móvil, donde el reemplazo debe coincidir con la geometría original de la barra o celda y con la salida eléctrica. Es intercambiable con la celda de carga Topcon/Digistar CT-50.
50000 Lbs.Capacidad nominalAcero aleado revestidoMaterialIP68ProtecciónAnalógicaSeñal02 / 07Ajuste de aplicaciónDónde encaja esta celda de carga.
Estas celdas de carga y barras de pesaje están destinadas a mezcladoras y vagones alimentadores agrícolas, carros de grano, esparcidoras de estiércol, vagones forrajeros, tolvas de semilla y equipo móvil similar. Confirme la barra o celda de compresión instalada por número de parte, diámetro, longitud, conector, longitud de cable, salida nominal y si la máquina utiliza valores de carga móvil o estática.
01Mezcladoras y vagones alimentadores
Diseñada para el pesaje agrícola donde se carga, mezcla, transporta o dispensa alimento, forraje, grano, estiércol o material mineral.
agricultura02Reemplazo para equipo móvil
Verifique el número de parte antiguo de Dinamica, Digistar, Weigh-Tronix u OEM, además de las dimensiones físicas de la barra, antes de realizar el pedido.
reemplazo03Señal y conector
Confirme la salida en mV/V, la clasificación móvil/estática, la longitud de cable, el tipo de conector y la compatibilidad con el indicador antes de la instalación.
cableado03 / 07Ajuste mecánico y eléctricoConfirme los detalles antes del reemplazo.
CAPACIDADCapacidad y trayectoria de carga
Confirme 50000 Lbs. frente a la carga muerta, la carga viva, el impacto y la distribución de la carga.
MECÁNICOAjuste mecánico
Verifique el patrón de montaje, la altura instalada, el punto de carga, la salida del cable y la geometría de la plataforma o el recipiente antes de realizar el pedido.
AMBIENTEAmbiente
La protección según catálogo es IP68. Verifique la exposición a lavado a presión, intemperie, corrosión o peligro antes del reemplazo.
ELÉCTRICOCompatibilidad eléctrica
La señal de catálogo es Analógica. Confirme la excitación, la salida en mV/V, la impedancia, el código de colores del cableado y la entrada del indicador/transmisor.
RETROADAPTACIÓNNota de intercambiabilidad
404172
04 / 07Notas de instalaciónUna celda de carga solo es correcta cuando el conjunto que la rodea también lo es.
La forma más segura de cotizar o reemplazar una celda de carga es verificar juntas la geometría instalada y la interfaz eléctrica. La capacidad por sí sola no es suficiente.
Para herrajes de montaje, alineación e instalación paso a paso, consulte el manual de montaje de celdas de carga de compresión (PDF, en inglés).
- Haga coincidir los orificios de montaje, el punto de carga, la rosca y la altura instalada
- Confirme la cantidad de celdas y el cableado de la caja de conexiones
- Confirme el material y el grado de protección para el ambiente
- Confirme la salida nominal, la excitación y la impedancia de entrada/salida
- Conserve las hojas de datos, fotos y números de parte antiguos junto con el registro de servicio
05 / 07Dimensiones y conexionesUse las imágenes disponibles para confirmar el envolvente mecánico y la conexión del cable.

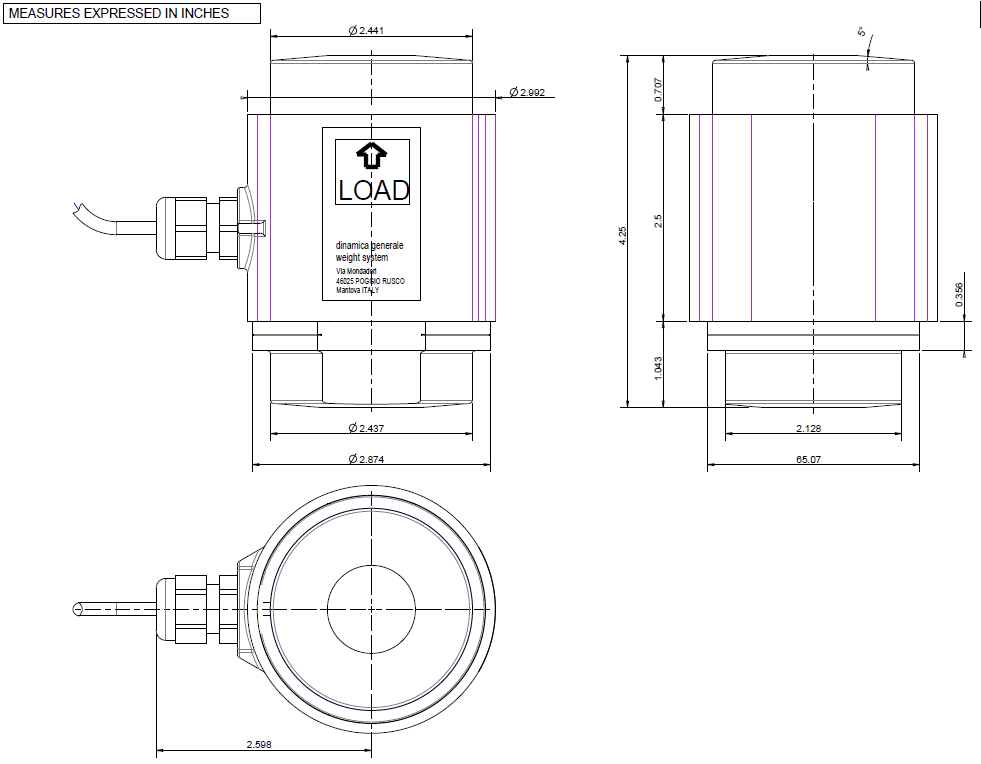

Referencia de dimensiones

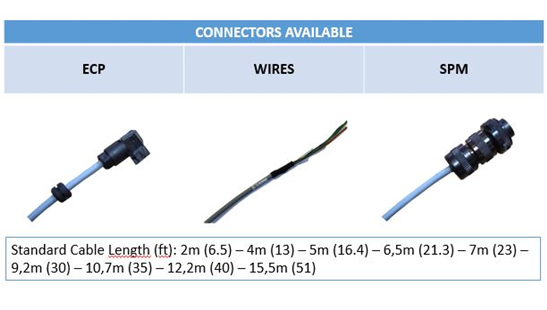

Referencia de conexión 06 / 07Datos técnicosAtributos de catálogo de esta celda de carga.
Material Acero aleado revestido Protección IP68 Señal Analógica Aplicación Reemplazo de celdas de carga para mezcladoras y vagones alimentadores en equipo agrícola Longitud del cable 30.2 ft. / 9 m Tipo de cable Cable desnudo Fabricante Dinamica Generale Capacidad nominal 50000 Lbs. Peso de capacidad 22680 KG @ 2.5mV/V Salida nominal 2.5 mV/V @ 22,680 kg Temperatura de operación −40 a +70 °C Número de hilos 4 Intercambiable con Topcon/Digistar CT-50 Nota de intercambiabilidad 404172 Marca intercambiable Digi-Star Altura 4.25 in. / 108 mm. 07 / 07Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Producto Código de pedido Dinamica Generale 969-0566 Celda de carga de compresión 50K LB 22566 ¿Es suficiente el SKU para confirmar el reemplazo?
No. Use el SKU como código de pedido y luego confirme el modelo, la capacidad, las dimensiones, el cableado, la señal y el ambiente.
¿Qué pasa si algunos atributos del catálogo están en blanco?
Trate los atributos en blanco como elementos a confirmar antes de realizar el pedido. La descripción solo utiliza los datos de catálogo disponibles y una guía de aplicación conservadora.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.
Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta de la celda de carga antigua, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos si el 22566 es el ajuste correcto.
Enviar correo a VentasVer hoja de datosManual de instalaciónLlame al +1 (954) 666-0877 × 305 Signal Analog Clase de Protección IP68 Material Coated Internal Battery -- Operating temp range −40 to +70 °C Rated capacity 50000 Lbs. Rated output 2.5 mV/V Fabricante Dinamica Generale Tipo de Cable Bare Wire Metraje del cable 30.2 ft. / 9 m. Interchangeable Brand Digi-Star Height 4.25 in. / 108 mm. Interchangeable Topcon/Digistar CT-50, 404172 Load Point Diameter 2.437 in. Number of Wires 4 wires Short name Celda de carga de compresión 50K Hero chips IP68; Recubierto; Señal analógica; Cable de 30.2 ft. / 9 m.; 4 hilos
