HBM · Load cell
PW37PY Single Point Load Cell · 200 kg · 1-PW37PY/200KG-1HBM 1-PW37PY/200KG-1 200 kg Celda de Carga de Punto Único
SKU 13537
IP68 / IP69K; Acero inoxidable; Señal analógica; OIML R60 C3
3,470.00
- Descripcion
- Informacion adicional
- 01 / 03Celda de Carga de Punto Único
Celda de Carga de Punto Único para reemplazo de ajuste confirmado y construcciones de básculas.
La HBM 1-PW37PY/200KG-1 es una variación de 200 kg de capacidad de la familia de celdas de carga de punto único de diseño higiénico HBM 1-PW37PY, fabricada en acero inoxidable (cuerpo de medición); epdm (junta) con protección de ingreso IP68 / IP69K.
200 kgCapacidad nominalAcero inoxidable (cuerpo de medición); EPDM (junta)MaterialIP68 / IP69KProtección02 / 03Datos técnicosEspecificaciones verificadas para este SKU.
Fabricante HBM Número de parte del fabricante 1-PW37PY/200KG-1 Capacidad 200 kg Rendimiento nominal 2.0 ± 0.2 mV/V Material Acero inoxidable (cuerpo de medición); EPDM (junta) Protección IP68 / IP69K Señal Analógica Impedancia de entrada 380 ± 15 Ω Impedancia de salida 360 ± 10 Ω Resistencia de aislamiento > 2 GΩ (100 VDC) Temperatura compensada −10 to +40 °C Temperatura de funcionamiento −20 to +70 °C Storage temperature −25 to +90 °C Reference voltage 5 V Supply voltage range 1 to 12 V Sobrecarga segura 150% FS Sobrecarga última > 300% FS Non-linearity / reversibility ± 0.0166% Cn (recommended) Resonance frequency, approx. 540 Hz (50 kg) / 630 Hz (100 kg) / 790 Hz (200 kg) Rated displacement at Emax 0.09 mm (50 kg) / 0.13 mm (100 kg) / 0.17 mm (200 kg) Weight, approx. 1.2 kg Cable M12 8-pin hygienic-design connection cable, stainless steel, IP68/IP69K, 3/6/12 m options 03 / 03Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Product Order code HBM 1-PW37PY/200KG-1 200 kg Celda de Carga de Punto Único 13537 ¿Es suficiente el SKU para confirmar el reemplazo?
Use el SKU y el número de parte del fabricante anteriores como código de pedido, y luego confirme el cableado, la señal y el entorno con WeightechUSA antes de pedir.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.

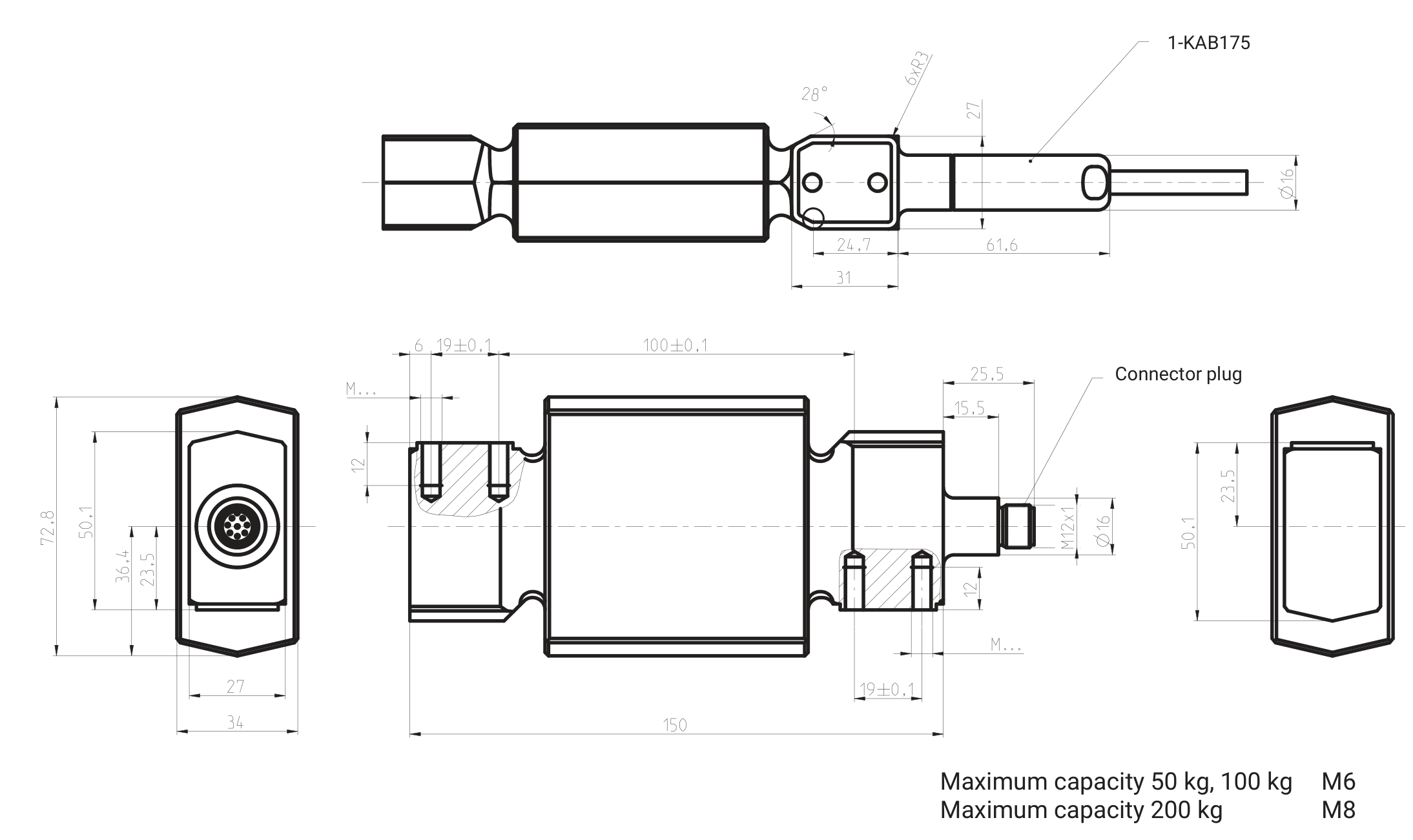

DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos del fabricante Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta de la celda de carga antigua, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos el número de parte del fabricante y el ajuste.
Email SalesView DatasheetCall +1 (954) 666-0877 × 305 Signal Analog Clase de Protección IP68, IP69K Material Stainless Steel Compensated temp range −10 to +40 °C Input impedance 380 ± 15 Ω Insulation resistance > 2 GΩ Internal Battery -- Maximum excitation 15 V Maximum safe overload 150% Operating temp range −20 to +70 °C Output impedance 360 ± 10 Ω Rated capacity 200 kg Rated output 2.0 ± 0.2 mV/V Recommended excitation 5 V (range 1–12 V) Ultimate central overload > 300% Fabricante HBM Accuracy C3MR Manufacturer's Part Number 1-PW37PY/200KG-1 Approval OIML R60 C3 Short name PW37PY Single Point Load Cell · 200 kg · 1-PW37PY/200KG-1 Hero chips IP68 / IP69K; Acero inoxidable; Señal analógica; OIML R60 C3
