Celda de carga de punto único 1010-30kg 01010-030K-E0-53XTedea-Huntleigh 1010-30kg 01010-030K-E0-53X Celda de Carga de Punto Único
- Descripcion
- Informacion adicional
- 01 / 06Celdas de carga de punto único
Celdas de carga de punto único para reemplazo con ajuste confirmado y construcción de básculas.
La Tedea-Huntleigh 1010-30kg 01010-030K-E0-53X Celda de Carga de Punto Único es una celda de carga de punto único con capacidad nominal de 30 kg. Utilícela como componente de reemplazo o para la construcción de una báscula nueva solo después de confirmar la capacidad, las dimensiones, el material, la clasificación de sellado, la señal eléctrica y el cableado contra el conjunto de la báscula. El catálogo identifica al fabricante como Tedea-Huntleigh y el modelo / número de parte como 01010-030K-E0-53X.
30 kgCapacidad nominalAluminioMaterialIP65 (IP67 bajo pedido)ProtecciónAnalógicaSeñal02 / 06Ajuste de aplicaciónDónde encaja esta celda de carga.
Las celdas de punto único se seleccionan según el tamaño de la plataforma, el comportamiento ante cargas descentradas, la capacidad, el material y los requisitos de aprobación.
01Plataformas de mostrador y comercio minorista
Ideal para básculas compactas donde una sola celda soporta toda la plataforma.
plataforma02Básculas contadoras y de precio
Una opción común para estaciones de pesaje pequeñas que necesitan repetibilidad bajo cargas descentradas.
báscula de mostrador03Trabajos de reemplazo
Confirme el tamaño máximo de la plataforma y el patrón de montaje antes de reemplazar otra marca.
retroadaptación03 / 06Ajuste mecánico y eléctricoConfirme los detalles antes del reemplazo.
CAPACIDADCapacidad y trayectoria de carga
Confirme 30 kg frente a la carga muerta, la carga viva, el impacto y la distribución de la carga.
MECÁNICOAjuste mecánico
Verifique el patrón de montaje, la altura instalada, el punto de carga, la salida del cable y la geometría de la plataforma o el recipiente antes de realizar el pedido.
AMBIENTEAmbiente
La protección según catálogo es IP65 (IP67 bajo pedido). Verifique la exposición a lavado a presión, intemperie, corrosión o peligro antes del reemplazo.
ELÉCTRICOCompatibilidad eléctrica
La señal de catálogo es Analógica. Confirme la excitación, la salida en mV/V, la impedancia, el código de colores del cableado y la entrada del indicador/transmisor.
04 / 06Notas de instalaciónUna celda de carga solo es correcta cuando el conjunto que la rodea también lo es.
La forma más segura de cotizar o reemplazar una celda de carga es verificar juntas la geometría instalada y la interfaz eléctrica. La capacidad por sí sola no es suficiente.
- Haga coincidir los orificios de montaje, el punto de carga, la rosca y la altura instalada
- Confirme la cantidad de celdas y el cableado de la caja de conexiones
- Confirme el material y el grado de protección para el ambiente
- Confirme la salida nominal, la excitación y la impedancia de entrada/salida
- Conserve las hojas de datos, fotos y números de parte antiguos junto con el registro de servicio
05 / 06Datos técnicosAtributos de catálogo de esta celda de carga.
Material Aluminio Protección IP65 (IP67 bajo pedido) Señal Analógica Fabricante Tedea-Huntleigh Número de parte del fabricante 01010-030K-E0-53X Capacidad nominal 30 kg Peso de capacidad 30 kg Sellado Cubierta Aprobación OIML R60 · NTEP Clase III/5000 Tamaño máximo de plataforma 400 × 400 mm (≤30 kg), 350 × 350 mm (>30 kg) Rosca Unified National Excitación recomendada 10 VDC / VAC RMS Excitación máxima 15 VDC / VAC RMS Impedancia de entrada 415 ± 15 Ω Impedancia de salida 350 ± 3 Ω Resistencia de aislamiento > 5000 MΩ Error combinado ≤ ±0.020 %RO (C3) Error de fluencia ≤ ±0.0170 % / 30 min (C3) Sobrecarga segura 150 %RC Sobrecarga última 300 %RC Temperatura de operación −20 to +70 °C Número de hilos 6 Balance de cero ± 0.2 mV/V Temperatura compensada −10 a +40 °C 06 / 06Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Producto Código de pedido Tedea-Huntleigh 1010-30kg 01010-030K-E0-53X Celda de Carga de Punto Único 12144 ¿Es suficiente el SKU para confirmar el reemplazo?
No. Use el SKU como código de pedido y luego confirme el modelo, la capacidad, las dimensiones, el cableado, la señal y el ambiente.
¿Qué pasa si algunos atributos del catálogo están en blanco?
Trate los atributos en blanco como elementos a confirmar antes de realizar el pedido. La descripción solo utiliza los datos de catálogo disponibles y una guía de aplicación conservadora.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.

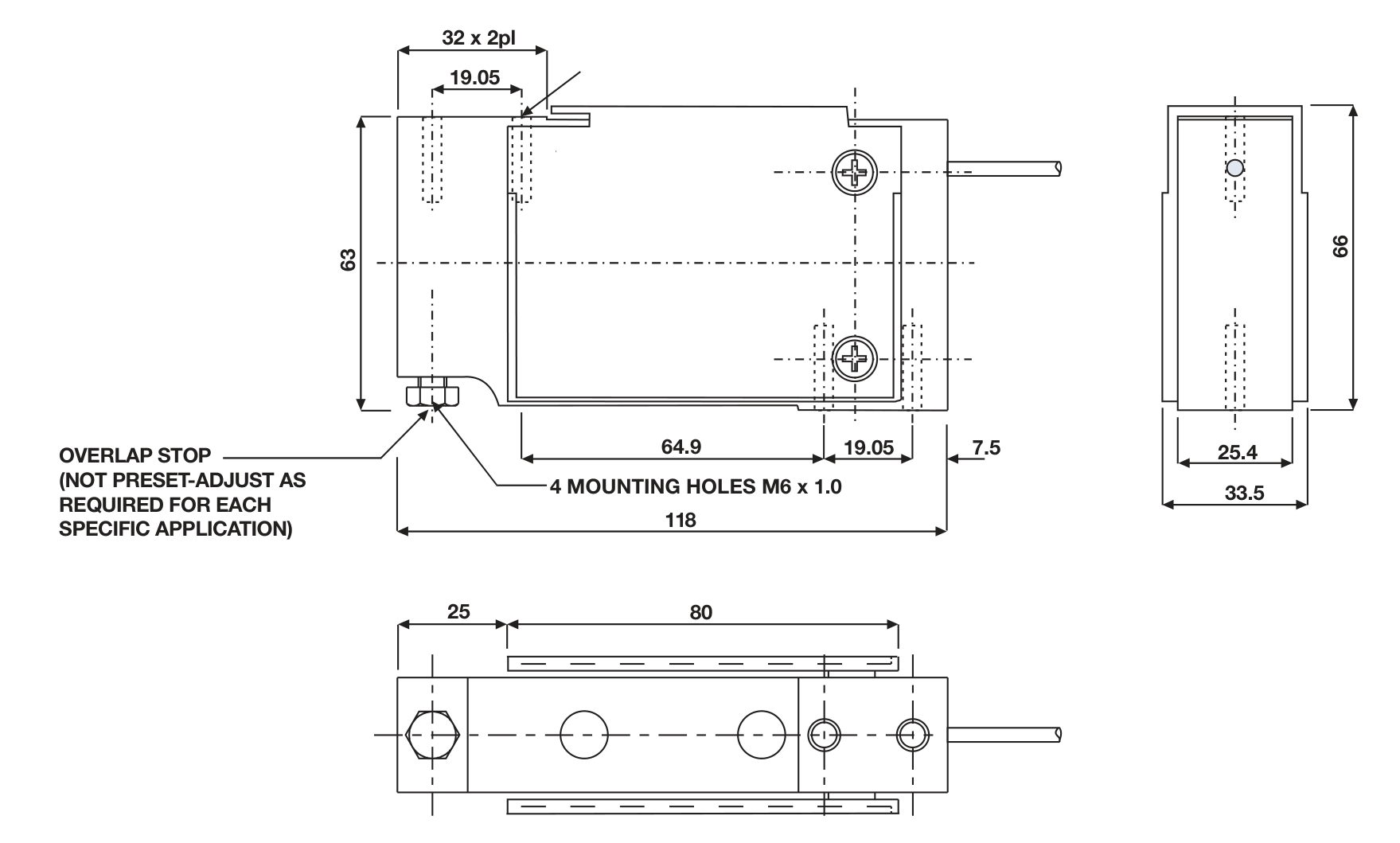

DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos del fabricante Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta de la celda de carga anterior, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos si 12144 es el ajuste correcto.
Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305 Signal Analog Clase de Protección IP65 Material Aluminum Combined error ≤ ±0.020 %RO (C3) Compensated temp range −10 to +40 °C Creep error 20mins ≤ ±0.0170 % / 30 min (C3) Input impedance 415 ± 15 Ω Insulation resistance > 5000 MΩ Internal Battery -- Maximum excitation 15 VDC / VAC RMS Maximum safe overload 150 %RC Max platform size 400 × 400 mm (≤30 kg), 350 × 350 mm (>30 kg) Operating temp range −20 to +70 °C Output impedance 350 ± 3 Ω Rated capacity 30 kg Recommended excitation 10 VDC / VAC RMS Ultimate central overload 300 %RC Zero balance ± 0.2 mV/V Fabricante Tedea-Huntleigh Thread - Clevis Unified National Sealing Covered Number of Wires 6 wires Manufacturer's Part Number 01010-030K-E0-53X Approval NTEP Short name Celda de carga de punto único 1010-30kg 01010-030K-E0-53X Hero chips IP65; Aluminio; Señal analógica; NTEP; 6 hilos
