B8D Shear Beam Load Cell · 2500 lb · b8d-n5-2.5k-6ybZemic B8D-2,500lb B8D-N5-2.5K-6YB Celda de carga viga a cortante
- Descripcion
- Informacion adicional
- 01 / 06Celdas de carga tipo viga a cortante y viga a flexión
Celdas de carga tipo viga a cortante y viga a flexión para reemplazo con ajuste confirmado y construcción de básculas.
La Zemic B8D-2,500lb B8D-N5-2.5K-6YB Celda de carga viga a cortante es una celda de carga de viga a cortante o viga de flexión con capacidad nominal de 2,500 lb. Úsela como componente de reemplazo o para una construcción nueva solo después de confirmar la capacidad, las dimensiones, el material, la clasificación de sellado, la señal eléctrica y el cableado frente al conjunto de la báscula. El catálogo identifica al fabricante como Zemic y el modelo / número de parte como b8d-n5-2.5k-6yb.
2,500 lbCapacidad nominalAcero inoxidableMaterialIP67 (EN 60529)ProtecciónAnalógicaSeñal02 / 06Ajuste de aplicaciónDónde encaja esta celda de carga.
Las celdas tipo viga a cortante y viga a flexión son opciones comunes para básculas de piso, plataformas ganaderas, tanques, tolvas y básculas industriales de capacidad baja a media.
01Plataformas y básculas de piso
Una familia práctica de celdas de carga para plataformas fabricadas y sistemas con caja sumadora.
plataforma02Tanques y tolvas
Funciona bien cuando los soportes controlan la carga lateral y el movimiento del recipiente.
recipiente03Ganadería y agricultura
Se utiliza a menudo en construcciones de plataformas y mangas cuando la capacidad y el grado ambiental coinciden.
báscula agrícola03 / 06Ajuste mecánico y eléctricoConfirme los detalles antes del reemplazo.
CAPACIDADCapacidad y trayectoria de carga
Confirme 2,500 lb frente a la carga muerta, la carga viva, el impacto y la distribución de la carga.
MECÁNICOAjuste mecánico
Verifique el patrón de montaje, la altura instalada, el punto de carga, la salida del cable y la geometría de la plataforma o el recipiente antes de realizar el pedido.
AMBIENTEAmbiente
La protección según catálogo es IP67 (EN 60529). Verifique la exposición a lavado a presión, intemperie, corrosión o peligro antes del reemplazo.
ELÉCTRICOCompatibilidad eléctrica
La señal de catálogo es Analógica. Confirme la excitación, la salida en mV/V, la impedancia, el código de colores del cableado y la entrada del indicador/transmisor.
04 / 06Notas de instalaciónUna celda de carga solo es correcta cuando el conjunto que la rodea también lo es.
La forma más segura de cotizar o reemplazar una celda de carga es verificar juntas la geometría instalada y la interfaz eléctrica. La capacidad por sí sola no es suficiente.
- Haga coincidir los orificios de montaje, el punto de carga, la rosca y la altura instalada
- Confirme la cantidad de celdas y el cableado de la caja de conexiones
- Confirme el material y el grado de protección para el ambiente
- Confirme la salida nominal, la excitación y la impedancia de entrada/salida
- Conserve las hojas de datos, fotos y números de parte antiguos junto con el registro de servicio
05 / 06Datos técnicosAtributos de catálogo de esta celda de carga.
Material Acero inoxidable Protección IP67 (EN 60529) Señal Analógica Longitud del cable 6 m (20 ft) Tipo de cable Blindado de 4 conductores, Ø5 mm Fabricante Zemic Número de parte del fabricante b8d-n5-2.5k-6yb Capacidad nominal 2,500 lb Capacidad 2500 lb Capacidad en libras 2500 lb Aprobación OIML R60/2000-CN1-06.05 · NTEP 12-022 (Clase III/III L) Dimensiones 130 x 31.32 x 31.32 mm Salida nominal 3.0 ± 0.003 mV/V Tolerancia de salida nominal ± 0.003 mV/V Excitación recomendada 5 ~ 12 VDC Excitación máxima 18 VDC Impedancia de entrada 350 ± 3.5 Ω Impedancia de salida 350 ± 3.5 Ω Resistencia de aislamiento ≥ 5000 MΩ @ 50 VDC Sobrecarga segura 150 %FS Sobrecarga última 300 %FS Temperatura de operación −35 a +65 °C Número de hilos 4 Sensibilidad de salida 3.0 ± 0.008 mV/V Temperatura compensada −10 a +40 °C 06 / 06Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Producto Código de pedido Zemic B8D-2,500lb B8D-N5-2.5K-6YB Celda de carga viga a cortante 12710 ¿Es suficiente el SKU para confirmar el reemplazo?
No. Use el SKU como código de pedido y luego confirme el modelo, la capacidad, las dimensiones, el cableado, la señal y el ambiente.
¿Qué pasa si algunos atributos del catálogo están en blanco?
Trate los atributos en blanco como elementos a confirmar antes de realizar el pedido. La descripción solo utiliza los datos de catálogo disponibles y una guía de aplicación conservadora.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.
Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta de la celda de carga antigua, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos si el 12710 es el ajuste correcto.

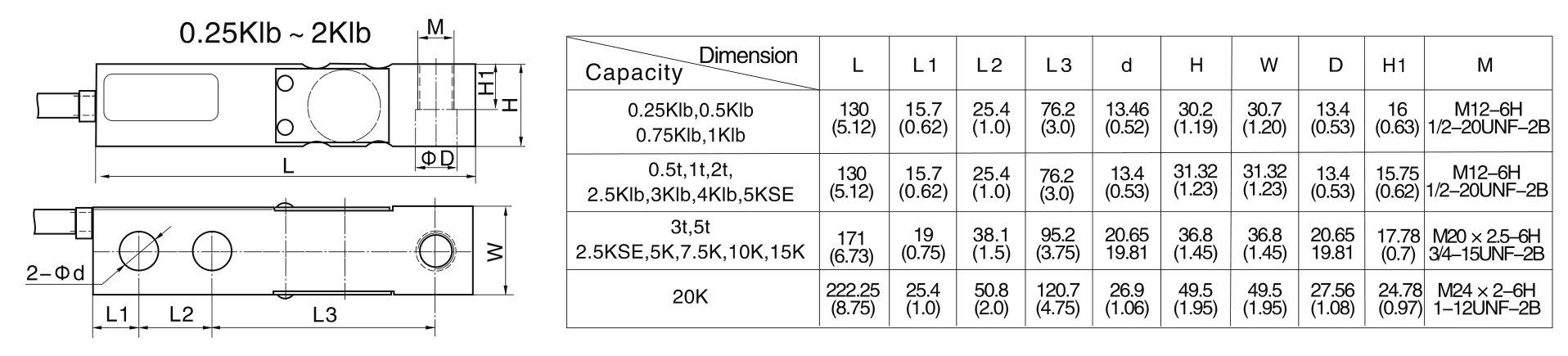

Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos Zemic B8D Signal Analog Clase de Protección IP67 (EN 60529) Material Stainless Steel Compensated temp range −10 to +40 °C Input impedance 350 ± 3.5 Ω Insulation resistance ≥ 5000 MΩ @ 50 VDC Internal Battery -- Excitation voltage 5 ~ 12 V (Max 18 V) Maximum excitation 18 VDC Maximum number of intervals 5000 Maximum safe overload 150 %FS Minimum dead load 0% Emax NTEP/OIML NTEP Class III/IIIL · CC 12-022 Operating temp range −35 to +65 °C Output impedance 350 ± 3.5 Ω Rated capacity 2,500 lb Rated output 3.0 ± 0.008 mV/V Rated output tolerance ± 0.003 mV/V Recommended excitation 5 ~ 12 VDC Recommended torque 75 Nm Sensitivity 3.0 ± 0.003 mV/V Storage temp range -40 to +80 °C Ultimate central overload 300 %FS Y=Emax/Vmin 10000 Zero balance < ± 1.0 %FS Fabricante Zemic Capacidad 2500 lb Tipo de Cable Shielded 4-conductor, Ø5 mm Metraje del cable 6 m (20 ft) Interchangeable Revere 9123, Celtron SQB, Sensortronics 65023, Tedea 3421 Number of Wires 4 wires Manufacturer's Part Number b8d-n5-2.5k-6yb Approval NTEP Short name B8D Shear Beam Load Cell · 2500 lb · b8d-n5-2.5k-6yb Hero chips 2,500 lb; IP67 (EN 60529); Acero inoxidable; Señal analógica; NTEP
