Zemic · Load cell
Celda de carga de punto único H6G-600kg C3Celda de carga de punto único Zemic H6G de 600 kg (H6G-C3-600kg-3B6)
SKU 24110
IP66; Acero aleado; Señal analógica; 6 hilos
420.00
- Descripcion
- Informacion adicional
- 01 / 03Celda de carga de punto único
Celda de carga de punto único para reemplazo de ajuste confirmado y construcciones de básculas.
La Zemic H6G-C3-600kg-3B6 es la Zemic H6G de 600 kg de capacidad, una celda de carga de punto único de viga paralela de acero aleado para básculas electrónicas, básculas de plataforma, básculas de banda y otros equipos electrónicos de pesaje, fabricada en acero aleado con protección de ingreso IP66.
600 kgCapacidad nominalAcero aleadoMaterialIP66Protección02 / 03Datos técnicosEspecificaciones verificadas para este SKU.
Fabricante Zemic Número de parte del fabricante H6G-C3-600kg-3B6 Capacidad 600 kg Rendimiento nominal 2.0 ± 0.002 mV/V Dimensiones 174 × 60 × 65 mm Material Acero aleado, viga paralela encapsulada con adhesivo Protección IP66 Señal Analógica Resistencia de entrada 384 ± 4 Ω Resistencia de salida 351 ± 2.0 Ω Resistencia de aislamiento ≥ 5000 MΩ @ 50 VCC Balance de cero 1.5 %FS Temperatura compensada −10 a +40 °C Temperatura de funcionamiento −35 a +65 °C Excitación recomendada 5 a 12 VCC Excitación máxima 18 VCC Sobrecarga segura 150 %FS Sobrecarga última 300 %FS Corrección de esquina (carga excéntrica) 0.02 % del valor de carga por cada 100 mm Cable Blindado de 6 conductores, 3 m, 6.2 mm de diámetro Cableado Entrada (+) rojo, Entrada (−) amarillo, Salida (+) azul, Salida (−) blanco, Sensado (+) marrón, Sensado (−) negro Clase de precisión C3 (OIML R60 C3) Intervalos máximos de verificación (nmax) 3000 Intervalo mínimo de verificación (vmin) Emax/10000 Error combinado ≤ ±0.020 %FS Fluencia (30 min) ≤ ±0.016 %FS Efecto de la temperatura en la sensibilidad ≤ ±0.011 %FS/10 °C Efecto de la temperatura en el cero ≤ ±0.015 %FS/10 °C Tamaño máximo de plataforma 600 × 600 mm Montaje 8 × agujeros roscados M8-6H, 25 mm de profundidad 03 / 03Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Producto Código de pedido Celda de carga de punto único Zemic H6G de 600 kg (H6G-C3-600kg-3B6) 24110 ¿Es suficiente el SKU para confirmar el reemplazo?
Use el SKU y el número de parte del fabricante anteriores como código de pedido, y luego confirme el cableado, la señal y el entorno con WeightechUSA antes de pedir.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.
Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta de la celda de carga antigua, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos el número de parte del fabricante y el ajuste.
Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305TABLA DE CAPACIDADESOtras capacidades H6G.

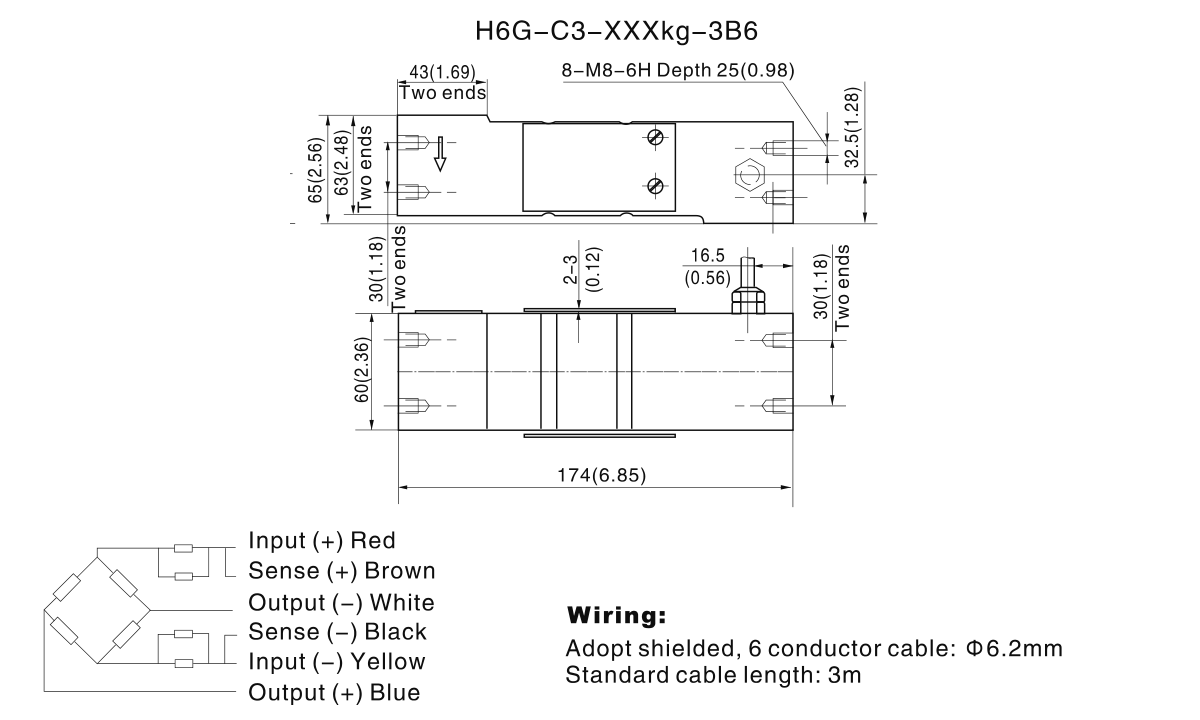

Capacidad Número de parte del fabricante SKU Precio 100 kg H6G-C3-100kg-3B6 24104 $420.00 150 kg H6G-C3-150kg-3B6 24105 $420.00 200 kg H6G-C3-200kg-3B6 24106 $420.00 250 kg H6G-C3-250kg-3B6 24107 $420.00 300 kg H6G-C3-300kg-3B6 24108 $420.00 500 kg H6G-C3-500kg-3B6 24109 $420.00 DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos Zemic H6G Signal Analog Clase de Protección IP66 Material Alloy Steel Combined error ≤ ±0.020 %FS (C3) Compensated temp range −10 to +40 °C Creep error 20mins ≤ ±0.016 %FS / 30 min (C3) Eccentric loading error 0.02 %LD/100 mm Input impedance 384 ± 4 Ω Insulation resistance ≥ 5000 MΩ @ 50 VDC Internal Battery -- Maximum excitation 18 VDC Maximum number of intervals 3000 nLC Maximum safe overload 150 %FS Max platform size 600 × 600 mm Operating temp range −35 to +65 °C Output impedance 351 ± 2.0 Ω Rated capacity 600 kg Rated output 2.0 ± 0.002 mV/V Recommended excitation 5 ~ 12 VDC Ultimate central overload 300 %FS Zero balance 1.5 %FS Fabricante Zemic Accuracy C3 Number of Wires 6 wires Manufacturer's Part Number H6G-C3-600kg-3B6 Short name Celda de carga de punto único H6G-600kg C3 Hero chips IP66; Acero aleado; Señal analógica; 6 hilos
