Zemic H9N-60000lb H9N-N10-60K-9B Celda de Carga Tipo Viga de Doble Extremo
- Descripcion
- Informacion adicional
- 01 / 07Celdas de carga de viga de doble extremo y báscula puente
Celdas de carga de viga de doble extremo y báscula puente para reemplazo con ajuste confirmado y construcción de básculas.
La Zemic H9N-60000lb H9N-N10-60K-9B Celda de Carga Tipo Viga de Doble Extremo es una celda de carga de viga de doble extremo con capacidad nominal de 60000 lb. Utílicela como componente de reemplazo o para la construcción de una báscula nueva solo después de confirmar la capacidad, las dimensiones, el material, la clasificación de sellado, la señal eléctrica y el cableado contra el conjunto de la báscula. El catálogo identifica al fabricante como Zemic y el modelo / número de parte como H9N-N10-60K-9B.
60000 lbCapacidad nominalAcero aleadoMaterialIP67ProtecciónAnalógicaSeñal02 / 07Ajuste de aplicaciónDónde encaja esta celda de carga.
Las celdas de viga de doble extremo se utilizan comúnmente en básculas camioneras, básculas ferroviarias, tolvas y otros sistemas pesados de múltiples celdas.
01Básculas camioneras y ferroviarias
Una opción sólida para básculas puente y puntos de carga de básculas vehiculares.
báscula puente02Recipientes pesados
Funciona en el pesaje de silos, tolvas y tanques cuando el montaje controla la introducción de la carga.
recipiente03Reemplazo de servicio
Confirme las copas, eslabones, monturas y salida de cable antes de realizar el pedido.
retroadaptación03 / 07Ajuste mecánico y eléctricoConfirme los detalles antes del reemplazo.
CAPACIDADCapacidad y trayectoria de carga
Confirme 60000 lb frente a la carga muerta, la carga viva, el impacto y la distribución de la carga.
MECÁNICOAjuste mecánico
Verifique el patrón de montaje, la altura instalada, el punto de carga, la salida del cable y la geometría de la plataforma o el recipiente antes de realizar el pedido.
AMBIENTEAmbiente
La protección de catálogo es IP67. Verifique la exposición a lavado, intemperie, corrosión o riesgo antes del reemplazo.
ELÉCTRICOCompatibilidad eléctrica
La señal de catálogo es Analógica. Confirme la excitación, la salida en mV/V, la impedancia, el código de colores del cableado y la entrada del indicador/transmisor.
04 / 07Notas de instalaciónUna celda de carga solo es correcta cuando el conjunto que la rodea también lo es.
La forma más segura de cotizar o reemplazar una celda de carga es verificar juntas la geometría instalada y la interfaz eléctrica. La capacidad por sí sola no es suficiente.
- Haga coincidir los orificios de montaje, el punto de carga, la rosca y la altura instalada
- Confirme la cantidad de celdas y el cableado de la caja de conexiones
- Confirme el material y el grado de protección para el ambiente
- Confirme la salida nominal, la excitación y la impedancia de entrada/salida
- Conserve las hojas de datos, fotos y números de parte antiguos junto con el registro de servicio

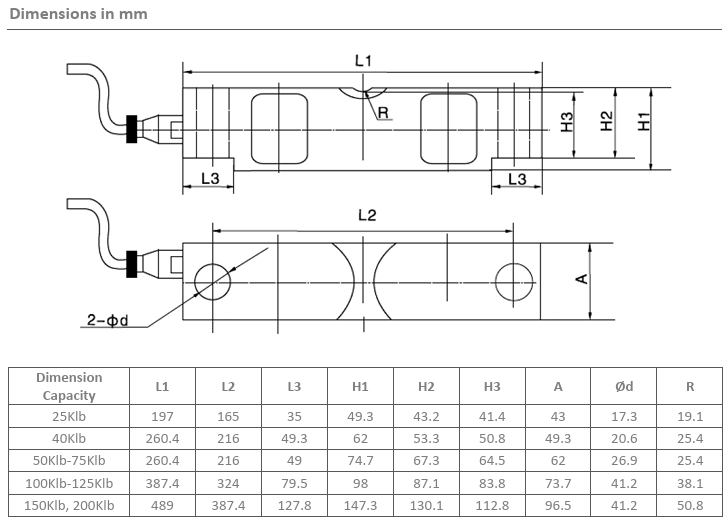

05 / 07Dimensiones y conexionesUse las imágenes disponibles para confirmar el envolvente mecánico y la conexión del cable.
Referencia de dimensiones 06 / 07Datos técnicosAtributos de catálogo de esta celda de carga.
Material Acero aleado Protección IP67 Señal Analógica Fabricante Zemic Número de parte del fabricante H9N-N10-60K-9B Capacidad en libras 60000 lb Precisión C3/3000d Aprobación NTEP Clase III, 10,000 divisiones y OIML R60 C3 Salida nominal 3.0 ± 0.003 mV/V Excitación recomendada 5 ~ 12 VDC Excitación máxima 18 VDC Impedancia de entrada 700 ± 7 Ω Impedancia de salida 703 ± 4 Ω Resistencia de aislamiento ≥ 5000 MΩ @ 50 VDC Error combinado ≤ ±0.020 %FS (C3) Error de fluencia ≤ ±0.016 %FS / 30 min (C3) Sobrecarga segura 150 %FS Sobrecarga última 300 %FS Temperatura de operación −35 a +65 °C Número de hilos 4 Sensibilidad de salida 3.0 ± 0.003 mV/V Temperatura compensada −10 a +40 °C 07 / 07Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Producto Código de pedido Zemic H9N-60000lb H9N-N10-60K-9B Celda de Carga Tipo Viga de Doble Extremo 23017 ¿Es suficiente el SKU para confirmar el reemplazo?
No. Use el SKU como código de pedido y luego confirme el modelo, la capacidad, las dimensiones, el cableado, la señal y el ambiente.
¿Qué pasa si algunos atributos del catálogo están en blanco?
Trate los atributos en blanco como elementos a confirmar antes de realizar el pedido. La descripción solo utiliza los datos de catálogo disponibles y una guía de aplicación conservadora.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.
Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta de la celda de carga antigua, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos si el 23017 es el ajuste correcto.
Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305 Signal Analog Clase de Protección IP67 Material Alloy Steel Combined error ≤ ±0.020 %FS (C3) Compensated temp range −10 to +40 °C Creep error 20mins ≤ ±0.016 %FS / 30 min (C3) Input impedance 700 ± 7 Ω Insulation resistance ≥ 5000 MΩ @ 50 VDC Internal Battery -- Maximum excitation 18 VDC Maximum safe overload 150 %FS Minimum load cell verification interval Emax/10000 NTEP/OIML NTEP Class III, 10,000 divisions · OIML R60 C3 Operating temp range −35 to +65 °C Output impedance 703 ± 4 Ω Rated capacity 60,000 lb Rated output 3.0 ± 0.003 mV/V Recommended excitation 5 ~ 12 VDC Ultimate central overload 300 %FS Fabricante Zemic Accuracy C3/3000d Interchangeable Celtron CLB, Coti CI-58, Revere 5303, Sensortronics 65058, Tedea 4158, Rice Lake RL75058-LP Number of Wires 4 wires Manufacturer's Part Number H9N-N10-60K-9B Approval NTEP, OIML R60 C3 Short name H9N Load Cell · 60000 lb · H9N-N10-60K-9B Hero chips IP67; Acero aleado; Señal analógica; NTEP, OIML R60 C3; 4 hilos
