HBM · Load cell
Celda de carga de punto único SP4MHBM SP4M Celda de Carga de Punto Único de Aluminio
SKU SP4
IP67; Aluminio; Señal analógica; OIML
254.00
- Descripcion
- Informacion adicional
- 01 / 02Celda de Carga de Punto Único
HBM 1-SP4MC3MR: Celda de Carga de Punto Único.
La HBM 1-SP4MC3MR es una familia de celdas de carga de punto único de aluminio. Esta página describe la familia; utilice la tabla para elegir el SKU.
1 kg – 200 kgRango de capacidad (línea kg)AluminioMaterial02 / 02Datos técnicosAtributos de catálogo comunes a la serie.
Los valores específicos de cada SKU se indican en la tabla y en la página de cada SKU.
Material Aluminio Protección IP67 Señal Analógica Seal / protective boot Silicone rubber Cable sheath PVC Impedancia de entrada 300 – 500 Ω Impedancia de salida 300 – 500 Ω Resistencia de aislamiento > 2 GΩ (100 VDC) Temperatura compensada −10 to +40 °C Temperatura de funcionamiento −10 to +50 °C Storage temperature −25 to +70 °C Reference voltage 5 V Supply voltage range 1 to 12 V Limit load 150% FS Lateral load limit / breaking load 300% FS Non-linearity / reversibility (typical) ± 0.0166% Cn Minimum dead load output return ± 0.0166% Cn Off-center load error (OIML R76) ± 0.0233% Cn Temperature effect on zero (TC0) / ratio Y ± 0.0140% Cn/10K, Y=10,000 (1, 5, 10, 20, 50, 100, 200 kg) / ± 0.0093% Cn/10K, Y=15,000 (3, 15, 30, 75, 150 kg) / ± 0.0100% Cn/10K, Y=14,000 (7 kg) Mounting thread M6 (property class 8.8, 6 N·m for 1–30 kg; property class 10.9, 14 N·m for 50–200 kg) Cable Shielded round cable; 1.5 m, 3 m, 6 m or 12 m lengths available Rendimiento nominal 2.0 ± 0.2 mV/V TABLA DE CAPACIDADESCapacidades disponibles.

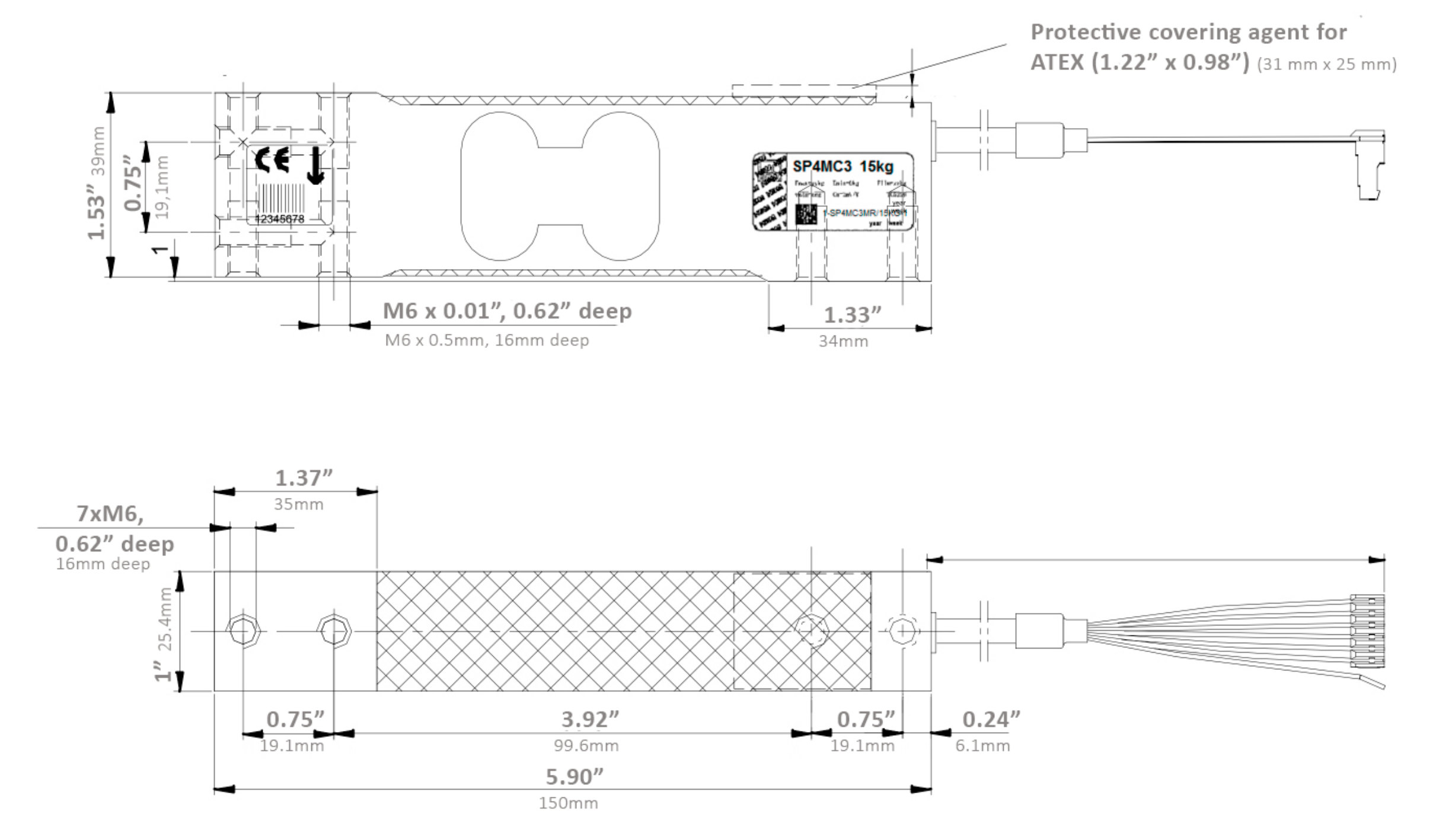

Capacidad Número de parte del fabricante SKU Aprobación Precio 1 kg 1-SP4MC3MR/1KG-1 10421 — $274.00 3 kg 1-SP4MC3MR3KG-1 10422 OIML R60 C3 $274.00 5 kg 1-SP4MC3MR/5KG-1 10423 OIML R60 C3 $274.00 7 kg 1-SP4MC3MR/7KG-1 10424 OIML R60 C3 $274.00 10 kg 1-SP4MC3MR/10KG-1 10425 OIML R60 C3 $274.00 15 kg 1-SP4MC3MR-15kg-1 10426 OIML R60 C3 $274.00 20 kg 1-SP4MC3MR/20KG-1 13020 OIML $274.00 30 kg 1-SP4MC3MR/30KG-1 10428 OIML R60 C3 $274.00 50 kg 1-SP4MC3MR/50KG-1 10429 OIML R60 C3 $274.00 75 kg 1-SP4MC3MR75KG-1 10430 — $274.00 100 kg 1-SP4MC3MR-100KG 10431 — $274.00 150 kg 1-SP4MAC3/150KG-1 10432 — $254.00 200 kg 1-SP4MC3MR/200KG-1 10433 — $274.00 DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos del fabricante Hable con un especialista de WeightechUSA.
Envíe el modelo y la aplicación. Confirmaremos qué SKU 1-SP4MC3MR es el adecuado.
Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305 Signal Analog Clase de Protección IP67 Material Aluminum Internal Battery -- Maximum excitation 15 V Maximum safe overload 150 % of Emax Max platform size - Operating temp range -10...+50 C [+14...+122] F Recommended excitation 5 V Recommended torque - Sensitivity Maximum capacity 1 kg =1.8+15%;-10% (Option 6: A1 = 1.8 mV/V + - 0.1%); Maximum capacity 3kg...200kg= 2.0 + - 10% (Option 6: A= 2mV/V + - 0.1%) Storage temp range -25...+70[-13...+158] Fabricante HBM Tipo de Cable PVC Metraje del cable - Approval OIML Short name Celda de carga de punto único SP4M Hero chips IP67; Aluminio; Señal analógica; OIML
