L6G Single Point Load Cell · 600 kg · L6G-C3-600kg-3G6Zemic L6G-600kg L6G-C3-600KG-3G6 Celda de Carga de Punto Único
- Descripcion
- Informacion adicional
- 01 / 07Celdas de carga de punto único
Celdas de carga de punto único para reemplazo con ajuste confirmado y construcción de básculas.
La Zemic L6G-600kg L6G-C3-600KG-3G6 Celda de Carga de Punto Único es una celda de carga de punto único con capacidad nominal de 600kg. Utilícela como componente de reemplazo o para la construcción de una báscula nueva solo después de confirmar la capacidad, las dimensiones, el material, la clasificación de sellado, la señal eléctrica y el cableado contra el conjunto de la báscula. El catálogo identifica al fabricante como Zemic y el modelo / número de parte como L6G-C3-600kg-3G6.
600kgCapacidad nominalAluminioMaterialIP65ProtecciónAnalógicaSeñal02 / 07Ajuste de aplicaciónDónde encaja esta celda de carga.
Las celdas de punto único se seleccionan según el tamaño de la plataforma, el comportamiento ante cargas descentradas, la capacidad, el material y los requisitos de aprobación.
01Plataformas de mostrador y comercio minorista
Ideal para básculas compactas donde una sola celda soporta toda la plataforma.
plataforma02Básculas contadoras y de precio
Una opción común para estaciones de pesaje pequeñas que necesitan repetibilidad bajo cargas descentradas.
báscula de mostrador03Trabajos de reemplazo
Confirme el tamaño máximo de la plataforma y el patrón de montaje antes de reemplazar otra marca.
retroadaptación03 / 07Ajuste mecánico y eléctricoConfirme los detalles antes del reemplazo.
CAPACIDADCapacidad y trayectoria de carga
Confirme 600kg frente a la carga muerta, la carga viva, el impacto y la distribución de la carga.
MECÁNICOAjuste mecánico
Verifique el patrón de montaje, la altura instalada, el punto de carga, la salida del cable y la geometría de la plataforma o el recipiente antes de realizar el pedido.
AMBIENTEAmbiente
La protección según catálogo es IP65. Verifique la exposición a lavado a presión, intemperie, corrosión o peligro antes del reemplazo.
ELÉCTRICOCompatibilidad eléctrica
La señal de catálogo es Analógica. Confirme la excitación, la salida en mV/V, la impedancia, el código de colores del cableado y la entrada del indicador/transmisor.
04 / 07Notas de instalaciónUna celda de carga solo es correcta cuando el conjunto que la rodea también lo es.
La forma más segura de cotizar o reemplazar una celda de carga es verificar juntas la geometría instalada y la interfaz eléctrica. La capacidad por sí sola no es suficiente.
- Haga coincidir los orificios de montaje, el punto de carga, la rosca y la altura instalada
- Confirme la cantidad de celdas y el cableado de la caja de conexiones
- Confirme el material y el grado de protección para el ambiente
- Confirme la salida nominal, la excitación y la impedancia de entrada/salida
- Conserve las hojas de datos, fotos y números de parte antiguos junto con el registro de servicio

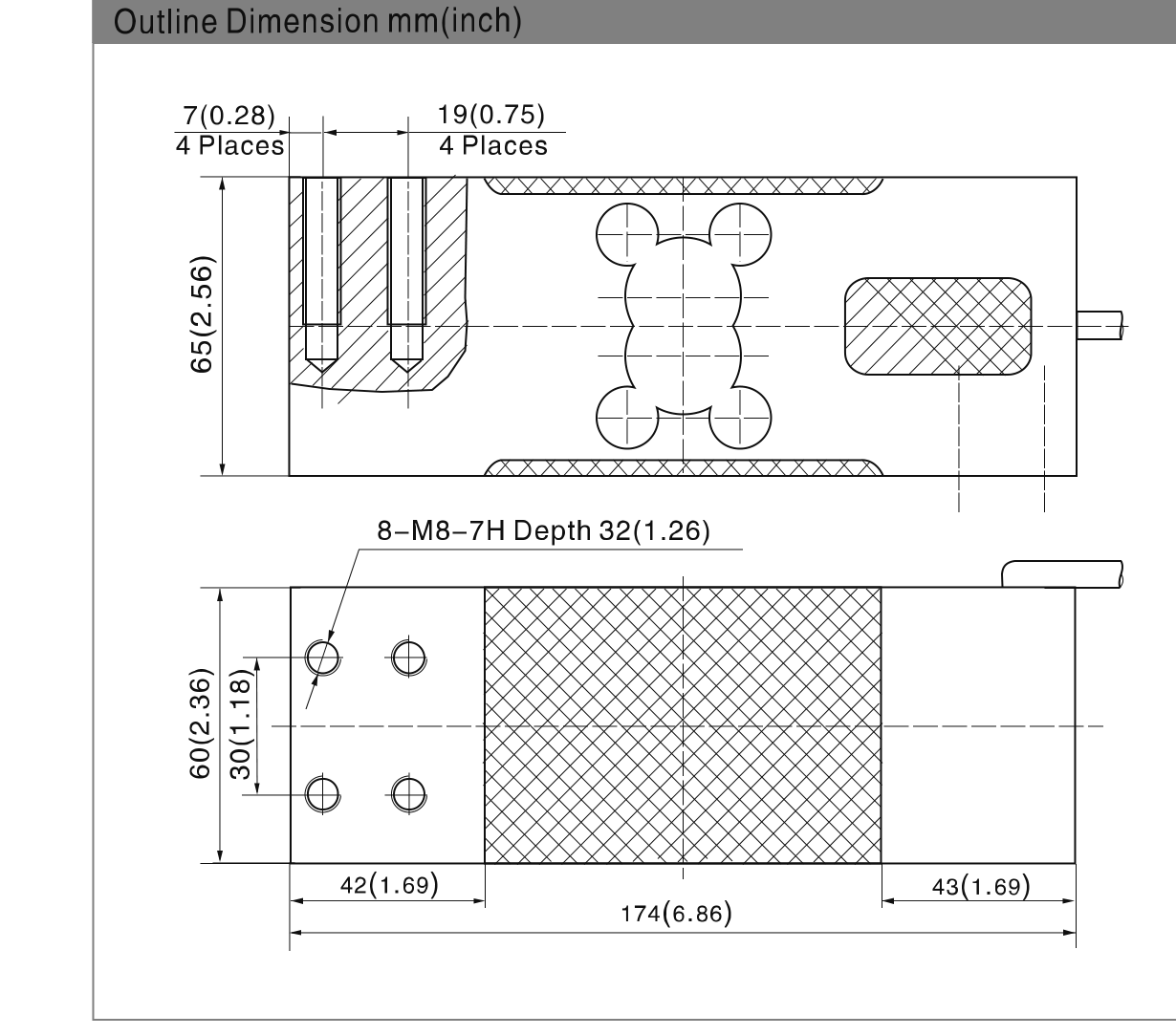

05 / 07Dimensiones y conexionesUse las imágenes disponibles para confirmar el envolvente mecánico y la conexión del cable.
Referencia de dimensiones 06 / 07Datos técnicosAtributos de catálogo de esta celda de carga.
Material Aluminio Protección IP65 Señal Analógica Fabricante Zemic Número de parte del fabricante L6G-C3-600kg-3G6 Peso de capacidad 600 kg Precisión C3 Tamaño máximo de plataforma 450 × 550 mm Salida nominal 2.0 ± 0.2 mV/V Excitación recomendada 10 VDC Excitación máxima 15 VDC Impedancia de entrada 410 ± 10 Ω (≤ 300 kg) Impedancia de salida 350 ± 3 Ω Resistencia de aislamiento ≥ 2000 MΩ Error combinado ≤ ±0.020 %FS Error de fluencia ≤ ±0.0167 %FS / 30 min Sobrecarga segura 150 % Sobrecarga última 200 % Temperatura de operación −20 to +60 °C Número de hilos 4 Balance de cero ≤ ±2.0 % (≤ 500 kg) Temperatura compensada −10 a +40 °C 07 / 07Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Producto Código de pedido Zemic L6G-600kg L6G-C3-600KG-3G6 Celda de Carga de Punto Único 11704 ¿Es suficiente el SKU para confirmar el reemplazo?
No. Use el SKU como código de pedido y luego confirme el modelo, la capacidad, las dimensiones, el cableado, la señal y el ambiente.
¿Qué pasa si algunos atributos del catálogo están en blanco?
Trate los atributos en blanco como elementos a confirmar antes de realizar el pedido. La descripción solo utiliza los datos de catálogo disponibles y una guía de aplicación conservadora.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.
Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta de la celda de carga anterior, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos si 11704 es el ajuste correcto.
Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos Zemic L6G Signal Analog Clase de Protección IP65 Material Aluminum Combined error ≤ ±0.020 %FS Compensated temp range −10 to +40 °C Creep error 20mins ≤ ±0.0167 %FS / 30 min Eccentric loading error ≤ 0.002 %LD/cm Input impedance 410 ± 10 Ω (≤ 300 kg) Insulation resistance ≥ 2000 MΩ Internal Battery No Maximum excitation 15 VDC Maximum number of intervals 3000 nLC Maximum safe overload 150 % Max platform size 450 × 550 mm NTEP/OIML OIML R60 C3 · R60/2000-CN-00.03 Operating temp range −20 to +60 °C Output impedance 350 ± 3 Ω Rated capacity 600 kg Rated output 2.0 ± 0.2 mV/V Recommended excitation 10 VDC Recommended torque M8: 25 Nm Ultimate central overload 200 % Zero balance ≤ ±2.0 % (≤ 500 kg) Fabricante Zemic Accuracy C3 Interchangeable Celtron LOC, Revere 672, Tedea 1263 Number of Wires 4 wires Manufacturer's Part Number L6G-C3-600kg-3G6 Approval OIML R60 C3 Short name L6G Single Point Load Cell · 600 kg · L6G-C3-600kg-3G6 Hero chips IP65; Aluminio; Señal analógica; OIML R60 C3; 4 hilos
