CBL Compression Load Cell · 100000 kg · CBL100000Laumas CBL100000 100,000 kg Celda de Carga de Compresión
SKU 22499
IP68; Acero inoxidable 17-4 PH; Señal analógica; 6 hilos
1,345.00
- Descripcion
- Informacion adicional
- 01 / 03Celda de Carga de Compresión
Celda de Carga de Compresión para reemplazo de ajuste confirmado y construcciones de básculas.
La Laumas CBL100000 es una variación de 100,000 kg de capacidad de la familia de celdas de carga de compresión de bajo perfil Laumas CBL, fabricada en acero inoxidable 17-4 ph con protección de ingreso IP68 (IP69K bajo pedido).
100,000 kgCapacidad nominalAcero inoxidable 17-4 PHMaterialIP68 (IP69K bajo pedido)Protección02 / 03Datos técnicosEspecificaciones verificadas para este SKU.
Fabricante Laumas Número de parte del fabricante CBL100000 Capacidad 100,000 kg Rendimiento nominal 2 ± 0.1% mV/V Dimensiones Ø164 x 80 mm Material Acero inoxidable 17-4 PH Protección IP68 (IP69K bajo pedido) Señal Analógica Impedancia de entrada 700 ± 10 Ω Impedancia de salida 700 ± 10 Ω Resistencia de aislamiento > 10000 MΩ Zero balance ± 1 %FS Temperatura compensada −20 to +70 °C Temperatura de funcionamiento −30 to +90 °C Excitación máxima 15 VDC Sobrecarga segura 150 %FS Sobrecarga última 300 %FS Creep (30 min) 0.03 %FS Deflection at nominal load 0.4 mm Cable 5 m (250–10,000 kg) / 10 m (12,500–100,000 kg), Ø5 mm, 6 × 0.14 mm² 03 / 03Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Product Order code Laumas CBL100000 100,000 kg Celda de Carga de Compresión 22499 ¿Es suficiente el SKU para confirmar el reemplazo?
Use el SKU y el número de parte del fabricante anteriores como código de pedido, y luego confirme el cableado, la señal y el entorno con WeightechUSA antes de pedir.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.
Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta de la celda de carga antigua, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos el número de parte del fabricante y el ajuste.

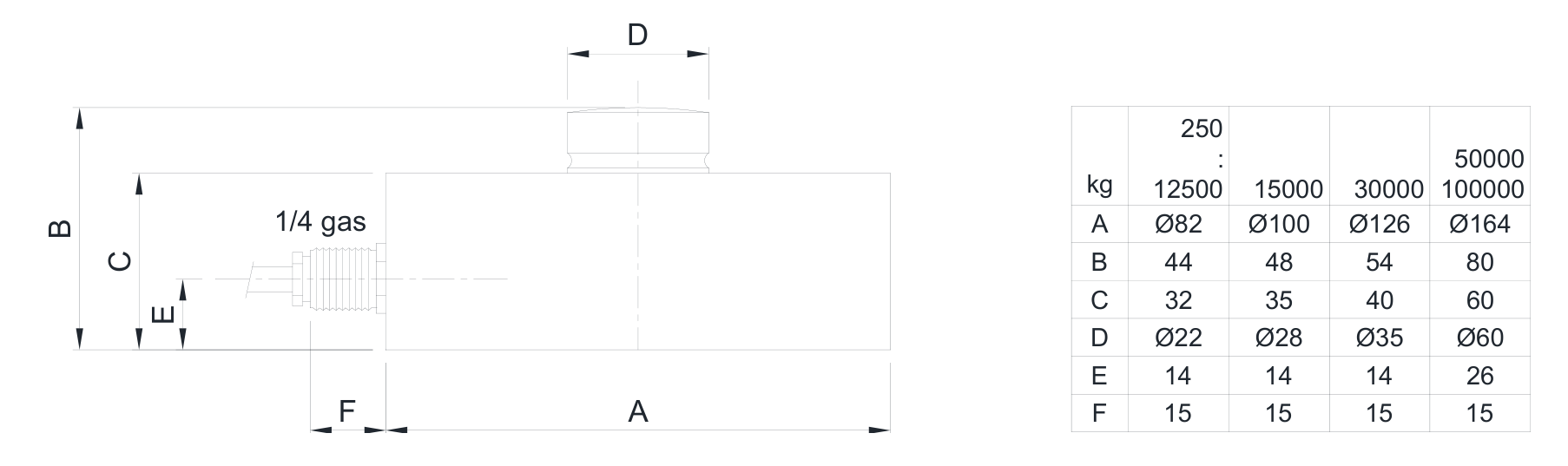

Email SalesView DatasheetCall +1 (954) 666-0877 × 305DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos Laumas CBL Signal Analog Clase de Protección IP68 Material 17-4 PH Stainless Steel Combined error ≤ 0.03 %FS Compensated temp range −20 to +70 °C Creep error 20mins 0.03 %FS / 30 min Input impedance 700 Ω ± 10 Insulation resistance > 10000 MΩ Internal Battery -- Maximum excitation 15 V Maximum safe overload 150 %FS Operating temp range −30 to +90 °C Output impedance 700 Ω ± 10 Rated capacity 100,000 kg Rated output 2 mV/V ± 0.1 % Storage temp range −30 to +90 °C Ultimate central overload 300 %FS Zero balance ± 1 %FS Number of Wires 6 wires Manufacturer's Part Number CBL100000 Short name CBL Compression Load Cell · 100000 kg · CBL100000 Hero chips IP68; Acero inoxidable 17-4 PH; Señal analógica; 6 hilos
