RTN-10t C4/C5 Ring Torsion Load CellSchenck Process RTN C4/C5-10t D726176.10 Celda de Carga de Torsión Anular
- Descripcion
- Informacion adicional
- 01 / 06Celdas de carga de compresión, bote (canister), columna basculante y torsión anular
Celdas de carga de compresión, bote (canister), columna basculante y torsión anular para reemplazo con ajuste confirmado y construcción de básculas.
La Schenck Process RTN C4/C5-10t D726176.10 Celda de Carga de Torsión Anular es una celda de carga de compresión, bote (canister), columna basculante o torsión anular con capacidad nominal de 10 t. Utilícela como componente de reemplazo o de construcción nueva solo después de confirmar la capacidad, las dimensiones, el material, la clasificación de sellado, la señal eléctrica y el cableado frente al conjunto de la báscula. El catálogo identifica al fabricante como Schenck Process y el modelo / número de parte como D726176.10.
10 tCapacidad nominalAcero inoxidableMaterialIP68 (probado 100 h a 1 m de columna de agua)ProtecciónAnalógicaSeñal02 / 06Ajuste de aplicaciónDónde encaja esta celda de carga.
Las celdas de compresión abarcan el pesaje tipo bote, columna basculante, torsión anular y disco para tanques, silos, básculas camioneras y sistemas de alta capacidad.
01Básculas camioneras y de tanques
La geometría de compresión es común en el pesaje de vehículos y recipientes de alta capacidad.
compresión02Servicio a la intemperie y con lavado a presión
El material y el grado de sellado son importantes porque las celdas de compresión suelen instalarse debajo de estructuras.
entorno03Precisión dependiente del montaje
Los detalles de copa, montaje, elevación (lift-off) y carga lateral deben confirmarse con la celda.
montaje03 / 06Ajuste mecánico y eléctricoConfirme los detalles antes del reemplazo.
CAPACIDADCapacidad y trayectoria de carga
Confirme 10 t frente a la carga muerta, la carga viva, el impacto y la distribución de la carga.
MECÁNICOAjuste mecánico
Verifique el patrón de montaje, la altura instalada, el punto de carga, la salida del cable y la geometría de la plataforma o el recipiente antes de realizar el pedido.
AMBIENTEAmbiente
La protección según catálogo es IP68 (probado 100 h a 1 m de columna de agua). Verifique la exposición a lavado a presión, intemperie, corrosión o peligro antes del reemplazo.
ELÉCTRICOCompatibilidad eléctrica
La señal de catálogo es Analógica. Confirme la excitación, la salida en mV/V, la impedancia, el código de colores del cableado y la entrada del indicador/transmisor.
04 / 06Notas de instalaciónUna celda de carga solo es correcta cuando el conjunto que la rodea también lo es.
La forma más segura de cotizar o reemplazar una celda de carga es verificar juntas la geometría instalada y la interfaz eléctrica. La capacidad por sí sola no es suficiente.
- Haga coincidir los orificios de montaje, el punto de carga, la rosca y la altura instalada
- Confirme la cantidad de celdas y el cableado de la caja de conexiones
- Confirme el material y el grado de protección para el ambiente
- Confirme la salida nominal, la excitación y la impedancia de entrada/salida
- Conserve las hojas de datos, fotos y números de parte antiguos junto con el registro de servicio
05 / 06Datos técnicosAtributos de catálogo de esta celda de carga.
Material Acero inoxidable Protección IP68 (probado 100 h a 1 m de columna de agua) Señal Analógica Longitud del cable 5 m Tipo de cable Cable de 4 hilos Fabricante Schenck Process Número de parte del fabricante D726176.10 Capacidad nominal 10 t Peso de capacidad 10 t Precisión C4/C5 Mi 7.5 Aprobación OIML R60 C5 (5000 intervalos) · C4 Mi 7.5 (7500, básculas multi-intervalo) Salida nominal 2.85 mV/V Tolerancia de salida nominal ±2.85 µV/V Excitación recomendada 5 VDC (nominal 5 … 30 V) Excitación máxima 60 V Impedancia de entrada 4450 ± 100 Ω Impedancia de salida 4010 ± 0.5 Ω Resistencia de aislamiento > 20 GΩ Error combinado 0.01% Error de fluencia ± 0.009 % Cn / 30 min Sobrecarga segura 17 t Sobrecarga última 40 t Temperatura de operación −40 to +80 °C Prensaestopas Latón niquelado / sellado CR/NBR No linealidad ± 0.01 % Cn Histéresis ± 0.01 % Cn Temperatura compensada −10 a +40 °C Temperatura de almacenamiento −50 to +85 °C 06 / 06Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Producto Código de pedido Schenck Process RTN C4/C5-10t D726176.10 Celda de Carga de Torsión Anular 15474 ¿Es suficiente el SKU para confirmar el reemplazo?
No. Use el SKU como código de pedido y luego confirme el modelo, la capacidad, las dimensiones, el cableado, la señal y el ambiente.
¿Qué pasa si algunos atributos del catálogo están en blanco?
Trate los atributos en blanco como elementos a confirmar antes de realizar el pedido. La descripción solo utiliza los datos de catálogo disponibles y una guía de aplicación conservadora.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.

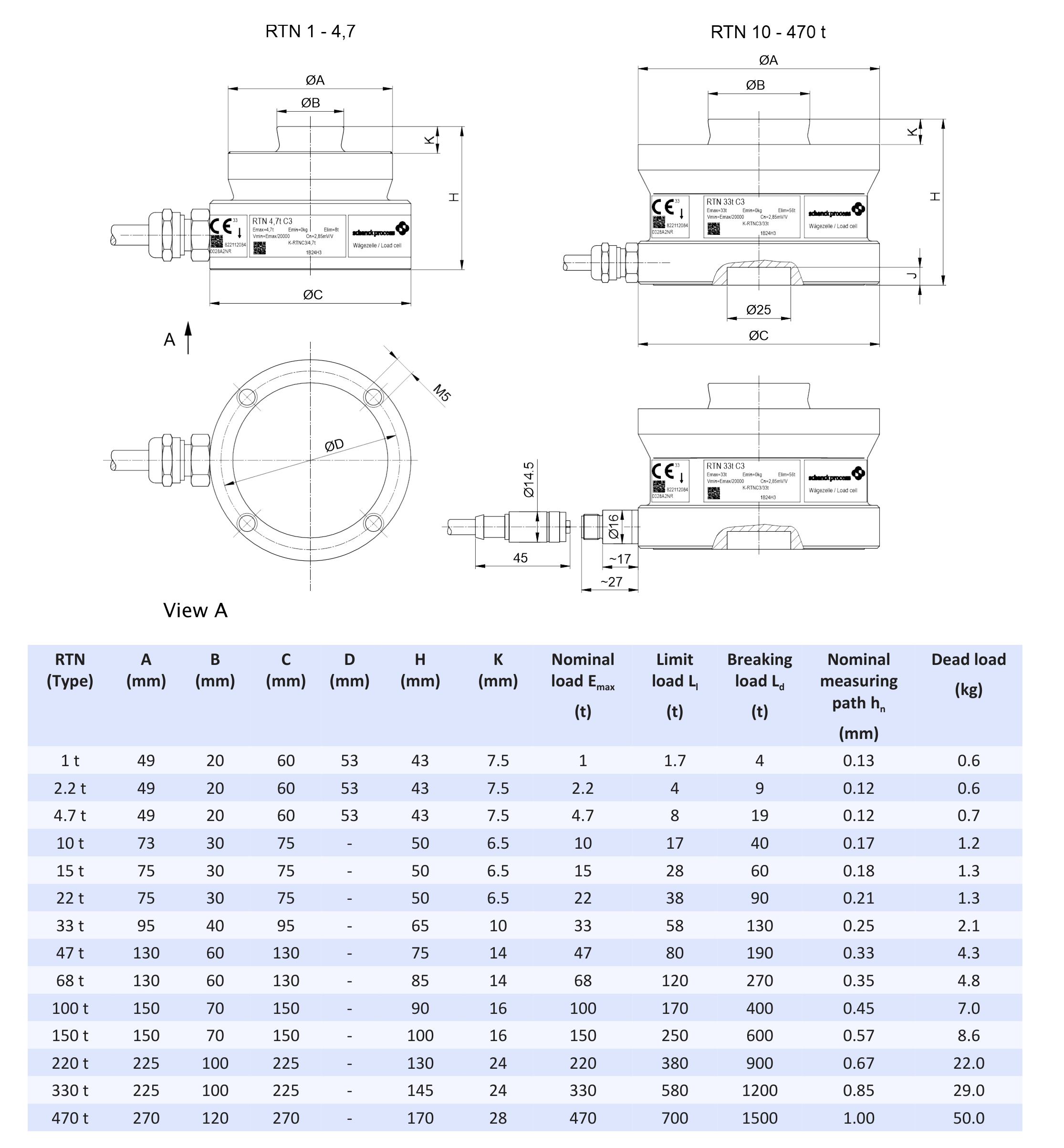

DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos del fabricante Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta de la celda de carga antigua, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos si el 15474 es el ajuste correcto.
Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305 Signal Analog Clase de Protección IP68 Material Stainless Steel Combined error 0.01% Compensated temp range −10 to +40 °C Creep error 20mins ± 0.009 % Cn / 30 min Hysteresis error ± 0.01 % Cn Input impedance 4450 ± 100 Ω Insulation resistance > 20 GΩ Internal Battery -- Load cell connection Input+: black; Input-: blue; Output+: red; Output-: white; Shield: yellow Maximum excitation 60 V Maximum number of intervals 5000 Maximum safe overload 17 t NTEP/OIML OIML R60 Operating temp range −40 to +80 °C Output impedance 4010 ± 0.5 Ω Rated capacity 10 t Rated output 2.85 mV/V Rated output tolerance ±2.85 µV/V Recommended excitation 5 VDC (rated 5 … 30 V) Storage temp range −50 to +85 °C Temp effect on output ±0.0062 %/10K Temp effect on zero ±0.0058 %/10K Ultimate central overload 40 t Fabricante Schenck Process Tipo de Cable 4-wire cable Metraje del cable 5 m Accuracy C4/C5 Mi 7.5 Manufacturer's Part Number D726176.10 Approval OIML R60 C4/C5 Short name RTN-10t C4/C5 Ring Torsion Load Cell Hero chips IP68; Acero inoxidable; Señal analógica; OIML R60 C4/C5; Cable de 5 m
