Celda de carga tipo S 60001-75lbSensortronics 60001-75lb 60001-075L-A1-00F Celda de Carga Tipo S de Tensión/Compresión
- Descripcion
- Informacion adicional
- 01 / 06Celdas de carga tipo S de tensión/compresión
Celdas de carga tipo S de tensión/compresión para reemplazo con ajuste confirmado y construcción de básculas.
La Sensortronics 60001-75lb 60001-075L-A1-00F Celda de Carga Tipo S de Tensión/Compresión es una celda de carga tipo S de tensión/compresión con capacidad nominal de 75 lb. Utilícela como componente de reemplazo o para la construcción de una báscula nueva solo después de confirmar la capacidad, las dimensiones, el material, la clasificación de sellado, la señal eléctrica y el cableado contra el conjunto de la báscula. El catálogo identifica al fabricante como Sensortronics y el modelo / número de parte como 60001-075L-A1-00F.
75 lbCapacidad nominalAcero de herramienta aleado niquelado (acero inoxidable disponible)MaterialIP67ProtecciónAnalógicaSeñal02 / 06Ajuste de aplicaciónDónde encaja esta celda de carga.
Las celdas tipo S se utilizan en aplicaciones de fuerza suspendida, de tensión y en línea, donde la trayectoria de la fuerza debe permanecer centrada.
01Básculas colgantes
La geometría tipo S es adecuada para pesaje suspendido con grilletes, terminales de varilla o herrajes de tensión.
tensión02Medición de fuerza
Útil cuando el sistema mide tracción, compresión o fuerza bidireccional.
fuerza03Trabajos de modernización
Verifique la rosca, la capacidad, el material y el cableado antes de sustituir una viga tipo S existente.
reemplazo03 / 06Ajuste mecánico y eléctricoConfirme los detalles antes del reemplazo.
CAPACIDADCapacidad y trayectoria de carga
Confirme 75 lb frente a la carga muerta, la carga viva, el impacto y la distribución de la carga.
MECÁNICOAjuste mecánico
Verifique el patrón de montaje, la altura instalada, el punto de carga, la salida del cable y la geometría de la plataforma o el recipiente antes de realizar el pedido.
AMBIENTEAmbiente
La protección de catálogo es IP67. Verifique la exposición a lavado, intemperie, corrosión o riesgo antes del reemplazo.
ELÉCTRICOCompatibilidad eléctrica
La señal de catálogo es Analógica. Confirme la excitación, la salida en mV/V, la impedancia, el código de colores del cableado y la entrada del indicador/transmisor.
04 / 06Notas de instalaciónUna celda de carga solo es correcta cuando el conjunto que la rodea también lo es.
La forma más segura de cotizar o reemplazar una celda de carga es verificar juntas la geometría instalada y la interfaz eléctrica. La capacidad por sí sola no es suficiente.
- Haga coincidir los orificios de montaje, el punto de carga, la rosca y la altura instalada
- Confirme la cantidad de celdas y el cableado de la caja de conexiones
- Confirme el material y el grado de protección para el ambiente
- Confirme la salida nominal, la excitación y la impedancia de entrada/salida
- Conserve las hojas de datos, fotos y números de parte antiguos junto con el registro de servicio
05 / 06Datos técnicosAtributos de catálogo de esta celda de carga.
Material Acero de herramienta aleado niquelado (acero inoxidable disponible) Protección IP67 Señal Analógica Longitud del cable 19.7 ft / 6 m Fabricante Sensortronics Número de parte del fabricante 60001-075L-A1-00F Capacidad nominal 75 lb Capacidad 75 lb Capacidad en libras 75 lb Sellado Cubierta y encapsulada Aprobación OIML R60 · NTEP 86-043A1 (Clase III/IIIL) Rosca Unified National Salida nominal 3.0 mV/V Excitación recomendada 10 VDC / VAC RMS Excitación máxima 15 VDC / VAC RMS Impedancia de entrada 343–450 Ω Impedancia de salida 349–355 Ω Resistencia de aislamiento > 1000 MΩ @ 50 VDC Error combinado ≤ ±0.02 %FSO (OIML R60) No repetibilidad ≤ ±0.01 %FSO Error de fluencia ≤ ±0.017 %FSO / 30 min (OIML R60) Sobrecarga segura 150 %RC Sobrecarga última 300 %RC Temperatura de operación −18 a +65 °C Sensibilidad de salida 3.0 mV/V Balance de cero ± 1.0 %FSO Temperatura compensada −10 a +40 °C Temperatura de almacenamiento −50 to +85 °C Carga lateral segura 30 %RC 06 / 06Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Producto Código de pedido Sensortronics 60001-75lb 60001-075L-A1-00F Celda de Carga Tipo S de Tensión/Compresión 12376 ¿Es suficiente el SKU para confirmar el reemplazo?
No. Use el SKU como código de pedido y luego confirme el modelo, la capacidad, las dimensiones, el cableado, la señal y el ambiente.
¿Qué pasa si algunos atributos del catálogo están en blanco?
Trate los atributos en blanco como elementos a confirmar antes de realizar el pedido. La descripción solo utiliza los datos de catálogo disponibles y una guía de aplicación conservadora.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.

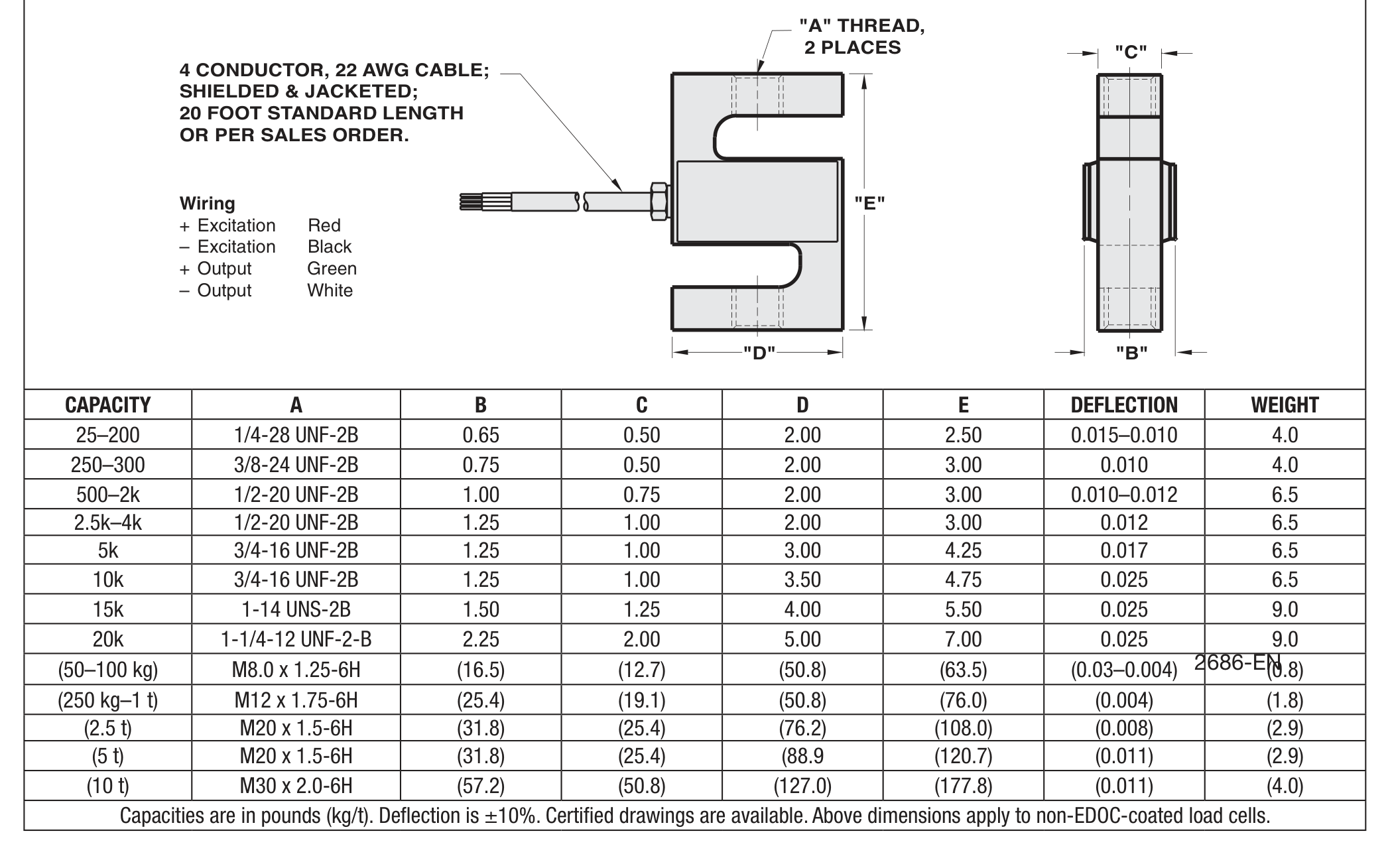

DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos del fabricante Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta de la celda de carga antigua, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos si el 12376 es el ajuste correcto.
Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305 Signal Analog Clase de Protección IP67 Material Nickel plated alloy tool steel Combined error ≤ ±0.02 %FSO (OIML R60) Compensated temp range −10 to +40 °C Creep error 20mins ≤ ±0.017 %FSO / 30 min (OIML R60) Input impedance 343–450 Ω Insulation resistance > 1000 MΩ @ 50 VDC Internal Battery -- Maximum excitation 15 VDC / VAC RMS Maximum safe overload 150 %RC Non-repeatability ≤ ±0.01 %FSO NTEP/OIML NTEP Operating temp range −18 to +65 °C Output impedance 349–355 Ω Rated capacity 75 lb Rated output 3.0 mV/V Recommended excitation 10 VDC / VAC RMS Safe sideload 30 %RC Storage temp range −50 to +85 °C Ultimate central overload 300 %RC Zero balance ± 1.0 %FSO Fabricante Sensortronics Capacidad 75 lb Metraje del cable 19.7 ft / 6 m Thread - Clevis Unified National Sealing Covered and Potted Interchangeable Zemic H3G Manufacturer's Part Number 60001-075L-A1-00F Approval NTEP Short name Celda de carga tipo S 60001-75lb Hero chips 75 lb; IP67; Acero de herramienta aleado niquelado; Señal analógica; NTEP
