Celda de carga tipo viga a cortante 60060-750lbSensortronics 60060-750lb 60060-750L-NC-00F Celda de Carga Tipo Viga a Cortante
- Descripcion
- Informacion adicional
- 01 / 06Celdas de carga tipo viga a cortante y viga a flexión
Celdas de carga tipo viga a cortante y viga a flexión para reemplazo con ajuste confirmado y construcción de básculas.
La Sensortronics 60060-750lb 60060-750L-NC-00F Celda de Carga Tipo Viga a Cortante es una celda de carga de viga a cortante o viga de flexión con capacidad nominal de 750 lb. Úsela como componente de reemplazo o para una construcción nueva solo después de confirmar la capacidad, las dimensiones, el material, la clasificación de sellado, la señal eléctrica y el cableado frente al conjunto de la báscula. El catálogo identifica al fabricante como Sensortronics y el modelo / número de parte como 60060-750L-NC-00F.
750 lbCapacidad nominalAluminio (acero inoxidable disponible)MaterialIP67ProtecciónAnalógicaSeñal02 / 06Ajuste de aplicaciónDónde encaja esta celda de carga.
Las celdas tipo viga a cortante y viga a flexión son opciones comunes para básculas de piso, plataformas ganaderas, tanques, tolvas y básculas industriales de capacidad baja a media.
01Plataformas y básculas de piso
Una familia práctica de celdas de carga para plataformas fabricadas y sistemas con caja sumadora.
plataforma02Tanques y tolvas
Funciona bien cuando los soportes controlan la carga lateral y el movimiento del recipiente.
recipiente03Ganadería y agricultura
Se utiliza a menudo en construcciones de plataformas y mangas cuando la capacidad y el grado ambiental coinciden.
báscula agrícola03 / 06Ajuste mecánico y eléctricoConfirme los detalles antes del reemplazo.
CAPACIDADCapacidad y trayectoria de carga
Confirme 750 lb frente a la carga muerta, la carga viva, el impacto y la distribución de la carga.
MECÁNICOAjuste mecánico
Verifique el patrón de montaje, la altura instalada, el punto de carga, la salida del cable y la geometría de la plataforma o el recipiente antes de realizar el pedido.
AMBIENTEAmbiente
La protección de catálogo es IP67. Verifique la exposición a lavado, intemperie, corrosión o riesgo antes del reemplazo.
ELÉCTRICOCompatibilidad eléctrica
La señal de catálogo es Analógica. Confirme la excitación, la salida en mV/V, la impedancia, el código de colores del cableado y la entrada del indicador/transmisor.
04 / 06Notas de instalaciónUna celda de carga solo es correcta cuando el conjunto que la rodea también lo es.
La forma más segura de cotizar o reemplazar una celda de carga es verificar juntas la geometría instalada y la interfaz eléctrica. La capacidad por sí sola no es suficiente.
- Haga coincidir los orificios de montaje, el punto de carga, la rosca y la altura instalada
- Confirme la cantidad de celdas y el cableado de la caja de conexiones
- Confirme el material y el grado de protección para el ambiente
- Confirme la salida nominal, la excitación y la impedancia de entrada/salida
- Conserve las hojas de datos, fotos y números de parte antiguos junto con el registro de servicio
05 / 06Datos técnicosAtributos de catálogo de esta celda de carga.
Material Aluminio (acero inoxidable disponible) Protección IP67 Señal Analógica Longitud del cable 11.5 ft / 3.5 m Fabricante Sensortronics Número de parte del fabricante 60060-750L-NC-00F Capacidad nominal 750 lb Capacidad 750 lb Capacidad en libras 750 lb Sellado Cubierta y encapsulada Aprobación OIML R60 · NTEP 98-038 (Clase IIIL) Tamaño máximo de plataforma 30 × 30 in Rosca Unified National Salida nominal 2.0 mV/V Excitación recomendada 10 VDC / VAC RMS Excitación máxima 15 VDC / VAC RMS Impedancia de entrada 400 Ω (−20/+0) Impedancia de salida 350 Ω (−1/+5) Error combinado ≤ ±0.02 %FSO (OIML R60) No repetibilidad ≤ ±0.010 %FSO Error de fluencia ≤ ±0.017 %FSO / 30 min (OIML R60) Sobrecarga segura 300 %RC Temperatura de operación −18 a +65 °C Sensibilidad de salida 2.0 mV/V Balance de cero ± 1.0 %FSO Temperatura compensada −10 a +40 °C Temperatura de almacenamiento −50 to +85 °C Carga lateral segura 100 %RC 06 / 06Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Producto Código de pedido Sensortronics 60060-750lb 60060-750L-NC-00F Celda de Carga Tipo Viga a Cortante 12430 ¿Es suficiente el SKU para confirmar el reemplazo?
No. Use el SKU como código de pedido y luego confirme el modelo, la capacidad, las dimensiones, el cableado, la señal y el ambiente.
¿Qué pasa si algunos atributos del catálogo están en blanco?
Trate los atributos en blanco como elementos a confirmar antes de realizar el pedido. La descripción solo utiliza los datos de catálogo disponibles y una guía de aplicación conservadora.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.

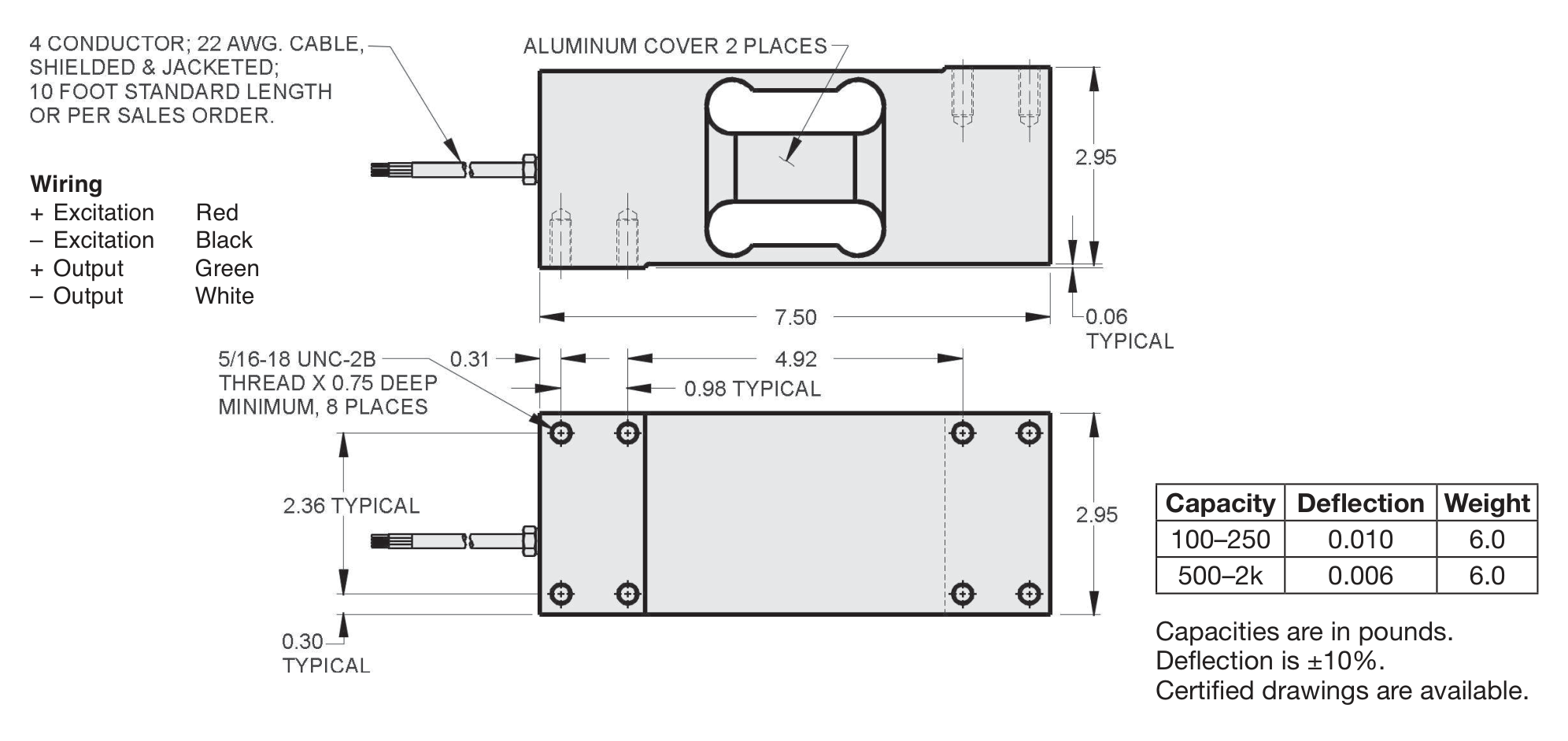

DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos del fabricante Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta de la celda de carga antigua, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos si el 12430 es el ajuste correcto.
Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305 Signal Analog Clase de Protección IP67 Material Aluminum Combined error ≤ ±0.02 %FSO (OIML R60) Compensated temp range −10 to +40 °C Creep error 20mins ≤ ±0.017 %FSO / 30 min (OIML R60) Input impedance 400 Ω (−20/+0) Internal Battery -- Maximum excitation 15 VDC / VAC RMS Maximum safe overload 300 %RC Max platform size 30 × 30 in Non-repeatability ≤ ±0.010 %FSO Operating temp range −18 to +65 °C Output impedance 350 Ω (−1/+5) Rated capacity 750 lb Rated output 2.0 mV/V Recommended excitation 10 VDC / VAC RMS Safe sideload 100 %RC Storage temp range −50 to +85 °C Zero balance ± 1.0 %FSO Fabricante Sensortronics Capacidad 750 lb Metraje del cable 11.5 ft / 3.5 m Thread - Clevis Unified National Sealing Covered and Potted Manufacturer's Part Number 60060-750L-NC-00F Approval NTEP Short name Celda de carga tipo viga a cortante 60060-750lb Hero chips 750 lb; IP67; Aluminio; Señal analógica; NTEP
