Celda de carga tipo viga a cortante 65083-2.5Klb 65083-02E5-A5-10FSensortronics 65083-2.5Klb 65083-02E5-A5-10F Celda de Carga Tipo Viga a Cortante
- Descripcion
- Informacion adicional
- 01 / 06Celdas de carga tipo viga a cortante y viga a flexión
Celdas de carga tipo viga a cortante y viga a flexión para reemplazo con ajuste confirmado y construcción de básculas.
La Sensortronics 65083-2.5Klb 65083-02E5-A5-10F Celda de Carga Tipo Viga a Cortante es una celda de carga de viga a cortante o viga de flexión con capacidad nominal de 2.5K lb. Úsela como componente de reemplazo o para una construcción nueva solo después de confirmar la capacidad, las dimensiones, el material, la clasificación de sellado, la señal eléctrica y el cableado frente al conjunto de la báscula. El catálogo identifica al fabricante como Sensortronics y el modelo / número de parte como 65083-02E5-A5-10F.
2.5K lbCapacidad nominalAcero inoxidable (sello soldado)MaterialIP68 / IP69KProtecciónAnalógicaSeñal02 / 06Ajuste de aplicaciónDónde encaja esta celda de carga.
Las celdas tipo viga a cortante y viga a flexión son opciones comunes para básculas de piso, plataformas ganaderas, tanques, tolvas y básculas industriales de capacidad baja a media.
01Plataformas y básculas de piso
Una familia práctica de celdas de carga para plataformas fabricadas y sistemas con caja sumadora.
plataforma02Tanques y tolvas
Funciona bien cuando los soportes controlan la carga lateral y el movimiento del recipiente.
recipiente03Ganadería y agricultura
Se utiliza a menudo en construcciones de plataformas y mangas cuando la capacidad y el grado ambiental coinciden.
báscula agrícola03 / 06Ajuste mecánico y eléctricoConfirme los detalles antes del reemplazo.
CAPACIDADCapacidad y trayectoria de carga
Confirme 2.5K lb frente a la carga muerta, la carga viva, el impacto y la distribución de la carga.
MECÁNICOAjuste mecánico
Verifique el patrón de montaje, la altura instalada, el punto de carga, la salida del cable y la geometría de la plataforma o el recipiente antes de realizar el pedido.
AMBIENTEAmbiente
La protección según catálogo es IP68 / IP69K. Verifique la exposición a lavado a presión, intemperie, corrosión o peligro antes del reemplazo.
ELÉCTRICOCompatibilidad eléctrica
La señal de catálogo es Analógica. Confirme la excitación, la salida en mV/V, la impedancia, el código de colores del cableado y la entrada del indicador/transmisor.
04 / 06Notas de instalaciónUna celda de carga solo es correcta cuando el conjunto que la rodea también lo es.
La forma más segura de cotizar o reemplazar una celda de carga es verificar juntas la geometría instalada y la interfaz eléctrica. La capacidad por sí sola no es suficiente.
- Haga coincidir los orificios de montaje, el punto de carga, la rosca y la altura instalada
- Confirme la cantidad de celdas y el cableado de la caja de conexiones
- Confirme el material y el grado de protección para el ambiente
- Confirme la salida nominal, la excitación y la impedancia de entrada/salida
- Conserve las hojas de datos, fotos y números de parte antiguos junto con el registro de servicio
05 / 06Datos técnicosAtributos de catálogo de esta celda de carga.
Material Acero inoxidable (sello soldado) Protección IP68 / IP69K Señal Analógica Longitud del cable 29.9 ft / 9.1 m Fabricante Sensortronics Número de parte del fabricante 65083-02E5-A5-10F Capacidad nominal 2.5K lb Capacidad 2500 lb Capacidad en libras 2,500 lb Sellado Sello soldado Aprobación OIML R60 · NTEP 98-058 (Clase III/IIIL) Rosca Orificio pasante Salida nominal 2.0 mV/V Excitación recomendada 10 VDC / VAC RMS Excitación máxima 15 VDC / VAC RMS Impedancia de entrada 343–357 Ω Impedancia de salida 349–355 Ω Resistencia de aislamiento > 1000 MΩ @ 50 VDC Error combinado ≤ ±0.02 %FSO (OIML R60) No repetibilidad ≤ ±0.01 %FSO Error de fluencia ≤ ±0.017 %FSO / 30 min (OIML R60) Sobrecarga segura 150 %RC Sobrecarga última 300 %RC Temperatura de operación −18 a +65 °C Sensibilidad de salida 2.0 mV/V Balance de cero ± 1.0 %FSO Temperatura compensada −10 a +40 °C Temperatura de almacenamiento −50 to +85 °C Carga lateral segura 100 %RC 06 / 06Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Producto Código de pedido Sensortronics 65083-2.5Klb 65083-02E5-A5-10F Celda de Carga Tipo Viga a Cortante 12458 ¿Es suficiente el SKU para confirmar el reemplazo?
No. Use el SKU como código de pedido y luego confirme el modelo, la capacidad, las dimensiones, el cableado, la señal y el ambiente.
¿Qué pasa si algunos atributos del catálogo están en blanco?
Trate los atributos en blanco como elementos a confirmar antes de realizar el pedido. La descripción solo utiliza los datos de catálogo disponibles y una guía de aplicación conservadora.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.

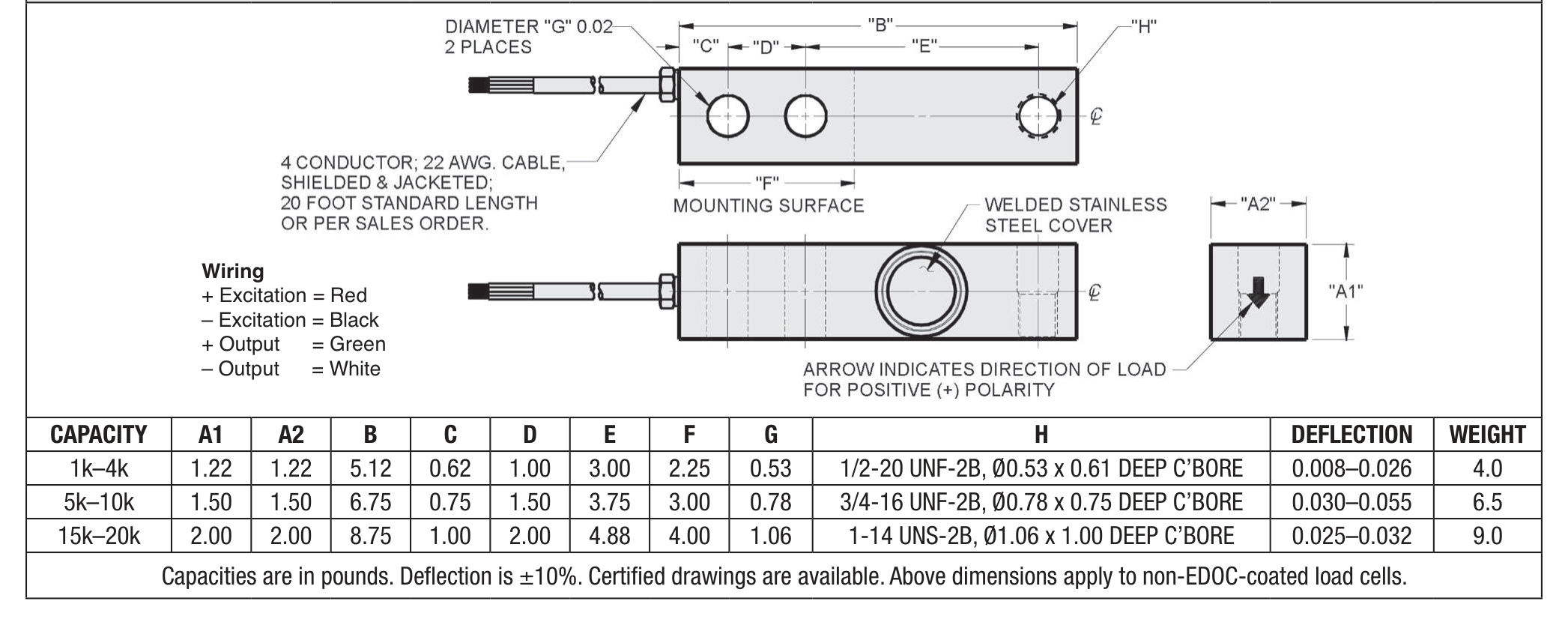

DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos del fabricante Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta de la celda de carga antigua, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos si el 12458 es el ajuste correcto.
Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305 Signal Analog Clase de Protección IP69K Material Stainless Steel Combined error ≤ ±0.02 %FSO (OIML R60) Compensated temp range −10 to +40 °C Creep error 20mins ≤ ±0.017 %FSO / 30 min (OIML R60) Input impedance 343–357 Ω Insulation resistance > 1000 MΩ @ 50 VDC Internal Battery -- Maximum excitation 15 VDC / VAC RMS Maximum safe overload 150 %RC Non-repeatability ≤ ±0.01 %FSO NTEP/OIML NTEP Operating temp range −18 to +65 °C Output impedance 349–355 Ω Rated capacity 2.5K lb Rated output 2.0 mV/V Recommended excitation 10 VDC / VAC RMS Safe sideload 100 %RC Storage temp range −50 to +85 °C Ultimate central overload 300 %RC Zero balance ± 1.0 %FSO Fabricante Sensortronics Capacidad 2500 lb Metraje del cable 29.9 ft / 9.1 m Thread - Clevis Through Hole Sealing Welded Seal Manufacturer's Part Number 65083-02E5-A5-10F Approval NTEP Short name Celda de carga tipo viga a cortante 65083-2.5Klb 65083-02E5-A5-10F Hero chips 2,500 lb; IP69K; Acero inoxidable; Señal analógica; NTEP
