Control de pesaje por lotes IT2000MSystec IT2000M BATCH Control de pesaje por lotes multi-ingrediente
- Descripcion
- Informacion adicional
- 01 / 06SysTec · controlador de pesaje por lotes multi-ingrediente
Pesaje por lotes controlado por receta para hasta 31 materiales.

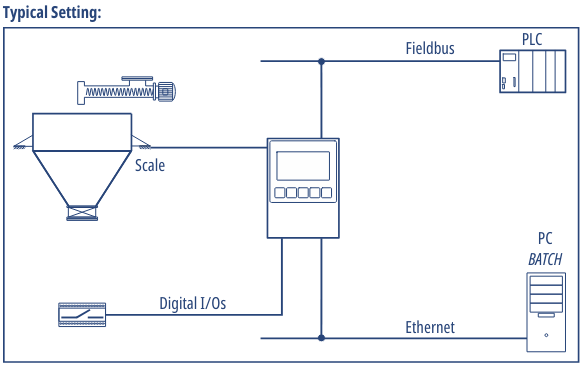

El IT2000M BATCH es un controlador de pesaje por lotes diseñado para combinarse con el sistema de control PC BATCH de SysTec, para el pesaje automático de materiales sólidos y líquidos en las industrias química, farmacéutica, alimentaria y de procesos. Se conecta a celdas de carga o básculas de todo tipo y rango de peso; apto para el pesaje por lotes de múltiples ingredientes en tolvas, mezcladoras y tanques.
El sistema controla la alimentación rápida y por goteo de válvulas, alimentadores de tornillo y dispositivos de dosificación similares para hasta 31 materiales por lote. Las recetas controlan toda la secuencia — pasos de pesaje automáticos y manuales, verificaciones de tolerancia de peso, solicitudes de entrada del operador y puntos de sincronización entre operaciones paralelas.
31materialesPor receta de loteISO 9001Operación conforme a sistemas de calidad80,000Archivo de transacciones aprobado por W&M800/segLecturas de peso filtradas máximas por segundo02 / 06Dosificación controlada por recetaSecuencia + ingredientes + tolerancia, todo en una receta.
Las recetas cargadas en el IT2000M BATCH (o descargadas desde PC BATCH) contienen todo lo que el controlador necesita para ejecutar un lote multi-ingrediente de principio a fin:
SECUENCIAPasos automáticos y manuales
Cada material de la receta puede marcarse como automático (el controlador lo dosifica) o manual (el operador lo agrega desde una bolsa, tambor o IBC, y el controlador verifica el peso en la báscula).
TOLERANCIAVerificación de peso por material
Cada material tiene su propia ventana de tolerancia. Los ingredientes fuera de tolerancia activan un reajuste automático (jog) en tolerancia negativa, o una solicitud de confirmación al operador en tolerancia positiva.
INDICACIÓNPasos de entrada del operador
Las recetas pueden pausarse para confirmación del operador (por ejemplo, ingreso de número de lote, tiempo de agitación manual, accionamiento de válvula). Las indicaciones en texto claro en pantalla guían al operador sin necesidad de documentación aparte.
SINCRONIZACIÓNPuntos de sincronización
Mantiene la receta en un paso hasta que se cumpla una condición externa (mezclador a temperatura, válvula confirmada abierta, lote paralelo en otra báscula completado) — coordinado mediante fieldbus o E/S digital.
Monitoreo del flujo de material: Verificación continua del flujo de material durante cada paso de dosificación. Si la señal de la celda de carga deja de cambiar (tornillo alimentador atascado, silo vacío, válvula trabada), el controlador genera una alarma de violación de flujo y detiene la secuencia, protegiendo tanto la integridad del lote como el proceso posterior.03 / 06Diseñado para industrias reguladasQuímica, farmacéutica, alimentaria — las industrias que exigen trazabilidad.
El IT2000M BATCH está orientado a industrias donde cada lote necesita un registro de pesaje verificable. Cuenta con operación conforme a la norma ISO 9001, archivo de datos integrado aprobado por W&M para 80,000 transacciones, descarga intermedia automática cuando un lote supera el rango de pesaje, y pantalla de alto contraste con símbolos de estado de báscula diseñados para minimizar el error del operador.
QUÍMICOMezcla de múltiples componentes
Mezcla de resinas y aditivos, producción de pinturas y recubrimientos, dosificación de compuestos poliméricos. El flujo de material controlado por tolerancia garantiza una formulación constante de lote a lote.
FARMADosificación por lotes de API + excipientes
Dosificación de ingrediente activo en mezclador o granulador con secuencias completas de indicaciones al operador y captura de número de lote. El archivo de datos sellado admite auditorías conforme a GMP.
ALIMENTOSDosificación de ingredientes por receta
Mezclas de especias, premezclas de panadería, formulación de jarabes para bebidas. Báscula sanitaria + IT2000M BATCH = producción repetible con registros documentados por lote.
PROCESOIntegración de alimentación continua
Combinado con básculas de banda continua o alimentadores de pérdida de peso para operaciones de mezcla en línea. El módulo enchufable PROFINET / EtherNet/IP entrega registros por lote a SCADA / MES en tiempo real.
04 / 06Acerca de la plataforma IT2000MUn módulo de hardware, tres firmwares de aplicación.
El IT2000M es el controlador de pesaje y llenado de SysTec, aprobado por W&M, en una carcasa compacta de acero inoxidable para riel DIN. El mismo módulo se usa en las variantes BAG, BATCH y FILL: el firmware cargado en él determina si actúa como controlador de llenado de bolsas, controlador de pesaje por lotes con múltiples ingredientes o controlador de llenado de líquidos.
Cada variante ofrece la misma base: aprobación W&M de 10,000 d, resolución interna de 524,000 d, 50–800 lecturas de peso por segundo, soporte para 8 × 350 Ω celdas de carga, archivo de datos integrado para 80,000 transacciones de pesaje, y Ethernet / Modbus TCP + USB de serie. PROFINET, PROFIBUS DP, EtherNet/IP, serie y E/S analógica adicional disponibles mediante módulos de expansión conectables.
- +W&M aprobado (10,000 d)
- +524,000 d de resolución interna
- +50–800 lecturas de peso/seg
- +Archivo de datos de 80,000 registros aprobado por W&M
- +8 celdas de carga de 350 Ω
- +Ethernet/Modbus TCP + USB estándar
- +Carcasa de acero inoxidable para riel DIN
05 / 06Datos técnicosEspecificaciones completas del IT2000M BATCH.
Fabricante SysTec Systemtechnik und Industrieautomation GmbH Aplicación Controlador de pesaje por lotes multi-ingrediente para las industrias química, farmacéutica, alimentaria y de proceso Carcasa Acero inoxidable, montaje en riel DIN Dimensiones 92 × 120 × 106 mm (W × H × D) Clase de protección IP20 (instalación en gabinete de control) Pantalla LCD con dígitos de peso de 15 mm, indicaciones de texto claro para el operador de 20 caracteres Teclado Membrana táctil, 5 teclas Clase de aprobación W&M NAWI / AGFI (según la aplicación) Resolución aprobada por W&M 10,000 e Resolución interna 524,000 d Tasa de actualización del peso 50 a 800 valores de peso filtrados por segundo, seleccionables Entrada de celda de carga 1 báscula analógica, hasta 8 celdas de carga de galga extensométrica de 350 Ω (impedancia total 43–3,300 Ω) Archivo de datos interno Hasta 80,000 registros de pesaje aprobados W&M Interfaces estándar Ethernet / Modbus TCP, USB Módulos conectables (opcionales) PROFINET, PROFIBUS DP, EtherNet/IP, serie (RS232 / RS485 / 20 mA), entrada analógica, salida analógica, entrada de conteo de pulsos, hasta 14 × E/S digitales de 24 VDC E/S digitales (configuración típica) 8 entradas (24 V, 7 mA, optoaisladas) + 8 salidas (24 V, 500 mA, optoaisladas, a prueba de cortocircuito) Compatibilidad SIEMENS S7, PCS7 y otras plataformas principales de PLC / SCADA mediante Ethernet o bus de campo Comportamiento ante fallo de energía Almacenamiento de datos seguro ante fallos de energía 06 / 06Preguntas frecuentesPreguntas frecuentes sobre el IT2000M BATCH.
¿Qué es PC BATCH y lo necesito?
PC BATCH es el sistema de control host de SysTec que se ejecuta en una PC con Windows y coordina uno o más controladores IT2000M BATCH en varias básculas. Para dosificación compleja multi-báscula con inventario de materia prima compartido, PC BATCH ofrece la gestión centralizada de recetas. Para operaciones de dosificación de una sola báscula, el IT2000M BATCH puede funcionar de forma independiente con las recetas cargadas directamente en su memoria.
¿Qué significa en la práctica "31 materiales"?
Cada paso de la receta pesa un material desde una sola fuente (válvula, alimentador, adición manual). 31 materiales significa que una receta puede secuenciar hasta 31 pasos de dosificación de este tipo, cada uno con su propio objetivo, tolerancia y fuente. Para la mayoría de las mezclas químicas y alimentarias esto va mucho más allá de lo necesario; los IFA farmacéuticos y la dosificación de compuestos complejos ocasionalmente utilizan los 31 completos.
¿Cómo funciona la "descarga intermedia automática"?
Si el peso total del lote supera el rango de pesaje de la báscula, el controlador señala automáticamente la descarga de la tolva a la mitad de la receta, pone a cero la báscula y continúa pesando los materiales restantes. El total del lote completo se calcula sumando ambas pesadas parciales. Elimina el riesgo de error del operador por descarga manual a mitad de lote.
¿Puedo configurar la secuencia por receta?
Sí — cada receta especifica su propio orden de dosificación automática, adiciones manuales, entradas del operador y puntos de sincronización. Elimina pasos innecesarios del operador en recetas simples, a la vez que admite procedimientos complejos de varios pasos cuando se necesitan.
¿Qué ocurre ante una pérdida de energía a mitad de lote?
El almacenamiento de datos seguro ante fallos de energía conserva el estado actual del lote, el paso de la receta en el que se encontraba el controlador y los valores de peso capturados hasta ese momento. Cuando se restablece la energía, el operador puede reanudar desde el paso interrumpido o cancelar el lote conservando todos los registros.
¿Se integra con SIEMENS S7 / PCS7?
Sí — el peso y el estado se transmiten continuamente a través del bus de campo configurado (PROFINET, PROFIBUS DP o Ethernet/IP mediante módulo enchufable) a controladores SIEMENS S7 y control de procesos PCS7. Compatibilidad nativa con ambos, además de Modbus TCP estándar para entornos no SIEMENS.
Hable con un especialista de SysTec.
¿Está definiendo el alcance de un sistema de dosificación multi-ingrediente, integrando con un entorno PC BATCH o PCS7 existente, o eligiendo entre el IT2000M BATCH y las familias más grandes IT6000/IT8000? Nuestro equipo asiste directamente proyectos de dosificación para la industria de proceso.
Enviar correo a VentasLlame al +1 (954) 666-0877 × 305 Clase de Protección IP69K Material Stainless Steel Dimension 92 x 120 x 106 mm (3.6" x 4.7" x 4.2") Input power supply 12–30 V DC Internal Battery No Operating temp range –10 °C (+14 °F) to +40 °C (+104 °F) at max. 95 % relative humidity, non condensing Fabricante Systec Power Consumption max. 17 VA. Module Option Module with 8 digital inputs and 8 digital outputs 500 mA Short name Control de pesaje por lotes IT2000M
