Celda de carga de punto único 1040-50kgTedea-Huntleigh 1040-50kg 01040-050K-D5-50F Celda de Carga de Punto Único
- Descripcion
- Informacion adicional
- 01 / 06Celdas de carga de punto único
Celdas de carga de punto único para reemplazo con ajuste confirmado y construcción de básculas.
La Tedea-Huntleigh 1040-50kg 01040-050K-D5-50F Celda de Carga de Punto Único es una celda de carga de punto único con capacidad nominal de 50 kg. Utilícela como componente de reemplazo o para la construcción de una báscula nueva solo después de confirmar la capacidad, las dimensiones, el material, la clasificación de sellado, la señal eléctrica y el cableado contra el conjunto de la báscula. El catálogo identifica al fabricante como Tedea-Huntleigh y el modelo / número de parte como 01040-050K-D5-50F.
50 kgCapacidad nominalAluminio revestido (anodizado)MaterialIP65 (IP67 disponible)ProtecciónAnalógicaSeñal02 / 06Ajuste de aplicaciónDónde encaja esta celda de carga.
Las celdas de punto único se seleccionan según el tamaño de la plataforma, el comportamiento ante cargas descentradas, la capacidad, el material y los requisitos de aprobación.
01Plataformas de mostrador y comercio minorista
Ideal para básculas compactas donde una sola celda soporta toda la plataforma.
plataforma02Básculas contadoras y de precio
Una opción común para estaciones de pesaje pequeñas que necesitan repetibilidad bajo cargas descentradas.
báscula de mostrador03Trabajos de reemplazo
Confirme el tamaño máximo de la plataforma y el patrón de montaje antes de reemplazar otra marca.
retroadaptación03 / 06Ajuste mecánico y eléctricoConfirme los detalles antes del reemplazo.
CAPACIDADCapacidad y trayectoria de carga
Confirme 50 kg frente a la carga muerta, la carga viva, el impacto y la distribución de la carga.
MECÁNICOAjuste mecánico
Verifique el patrón de montaje, la altura instalada, el punto de carga, la salida del cable y la geometría de la plataforma o el recipiente antes de realizar el pedido.
AMBIENTEAmbiente
La protección según catálogo es IP65 (IP67 disponible). Verifique la exposición a lavado a presión, intemperie, corrosión o peligro antes del reemplazo.
ELÉCTRICOCompatibilidad eléctrica
La señal de catálogo es Analógica. Confirme la excitación, la salida en mV/V, la impedancia, el código de colores del cableado y la entrada del indicador/transmisor.
04 / 06Notas de instalaciónUna celda de carga solo es correcta cuando el conjunto que la rodea también lo es.
La forma más segura de cotizar o reemplazar una celda de carga es verificar juntas la geometría instalada y la interfaz eléctrica. La capacidad por sí sola no es suficiente.
- Haga coincidir los orificios de montaje, el punto de carga, la rosca y la altura instalada
- Confirme la cantidad de celdas y el cableado de la caja de conexiones
- Confirme el material y el grado de protección para el ambiente
- Confirme la salida nominal, la excitación y la impedancia de entrada/salida
- Conserve las hojas de datos, fotos y números de parte antiguos junto con el registro de servicio
05 / 06Datos técnicosAtributos de catálogo de esta celda de carga.
Material Aluminio revestido (anodizado) Protección IP65 (IP67 disponible) Señal Analógica Longitud del cable 10.2 ft / 3.1 m Fabricante Tedea-Huntleigh Número de parte del fabricante 01040-050K-D5-50F Capacidad nominal 50 kg Capacidad 50 kg Peso de capacidad 50 kg Sellado Cubierta y encapsulada Aprobación OIML R60 C3 · NTEP Clase III/5000 Tamaño máximo de plataforma 400 × 400 mm Rosca Unified National Excitación recomendada 10 VDC / VAC RMS Excitación máxima 15 VDC / VAC RMS Impedancia de entrada 415 ± 15 Ω Impedancia de salida 350 ± 3 Ω Resistencia de aislamiento > 2000 MΩ Error combinado ≤ ±0.020 %RO (C3) Error de fluencia ≤ ±0.0170 % / 30 min (C3) Sobrecarga segura 150 %RC Sobrecarga última 300 %RC Temperatura de operación −20 to +70 °C Número de hilos 6 Balance de cero ± 0.2 mV/V Temperatura compensada −10 a +40 °C 06 / 06Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Producto Código de pedido Tedea-Huntleigh 1040-50kg 01040-050K-D5-50F Celda de Carga de Punto Único 10167 ¿Es suficiente el SKU para confirmar el reemplazo?
No. Use el SKU como código de pedido y luego confirme el modelo, la capacidad, las dimensiones, el cableado, la señal y el ambiente.
¿Qué pasa si algunos atributos del catálogo están en blanco?
Trate los atributos en blanco como elementos a confirmar antes de realizar el pedido. La descripción solo utiliza los datos de catálogo disponibles y una guía de aplicación conservadora.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.

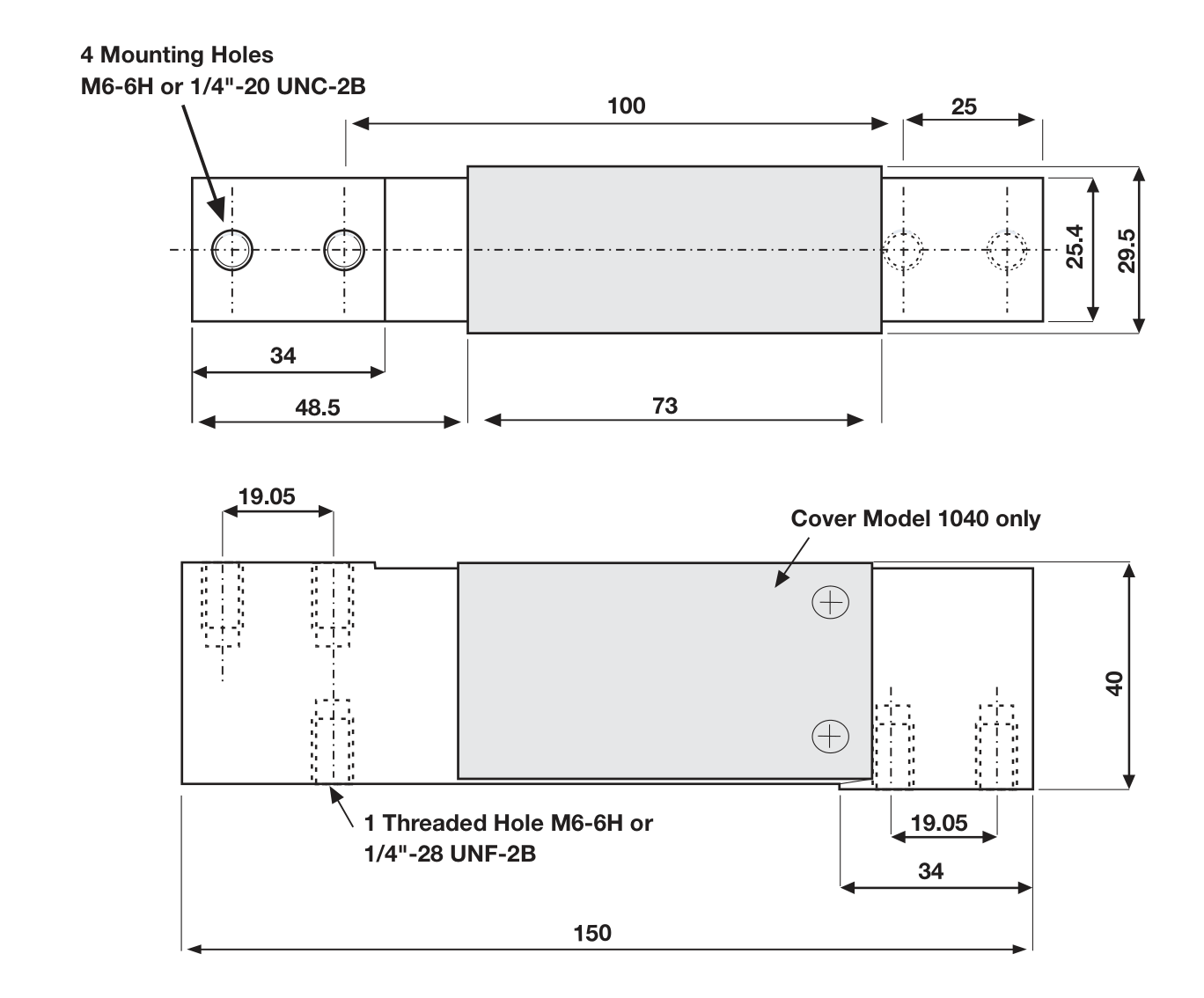

DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos del fabricante Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta anterior de la celda de carga, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos si 10167 es el ajuste correcto.
Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305 Signal Analog Clase de Protección IP65 Material Aluminum Combined error ≤ ±0.020 %RO (C3) Compensated temp range −10 to +40 °C Creep error 20mins ≤ ±0.0170 % / 30 min (C3) Input impedance 415 ± 15 Ω Insulation resistance > 2000 MΩ Internal Battery -- Maximum excitation 15 VDC / VAC RMS Maximum safe overload 150 %RC Max platform size 400 × 400 mm Operating temp range −20 to +70 °C Output impedance 350 ± 3 Ω Rated capacity 50 kg Recommended excitation 10 VDC / VAC RMS Ultimate central overload 300 %RC Zero balance ± 0.2 mV/V Fabricante Tedea-Huntleigh Capacidad 50 kg Metraje del cable 10.2 ft / 3.1 m Thread - Clevis Unified National Sealing Covered and Potted Number of Wires 6 wires Manufacturer's Part Number 01040-050K-D5-50F Approval OIML R60 C3 Short name Celda de carga de punto único 1040-50kg Hero chips 50 kg; IP65; Aluminio; Señal analógica; OIML R60 C3
