Tedea-Huntleigh 3410-1t 03410-001T-G5-04X Celda de Carga Tipo Viga a Cortante
- Descripcion
- Informacion adicional
- 01 / 06Celdas de carga tipo viga a cortante y viga a flexión
Celdas de carga tipo viga a cortante y viga a flexión para reemplazo con ajuste confirmado y construcción de básculas.
La Tedea-Huntleigh 3410-1t 03410-001T-G5-04X Celda de Carga Tipo Viga a Cortante es una celda de carga tipo viga a cortante o viga a flexión con capacidad nominal de 1 t. Utílicela como componente de reemplazo o para la construcción de una báscula nueva solo después de confirmar la capacidad, las dimensiones, el material, la clasificación de sellado, la señal eléctrica y el cableado contra el conjunto de la báscula. El catálogo identifica al fabricante como Tedea-Huntleigh y el modelo / número de parte como 03410-001T-G5-04X.
1 tCapacidad nominalAcero de aleación niquelado y acero inoxidableMaterialIP67ProtecciónAnalógicaSeñal02 / 06Ajuste de aplicaciónDónde encaja esta celda de carga.
Las celdas tipo viga a cortante y viga a flexión son opciones comunes para básculas de piso, plataformas ganaderas, tanques, tolvas y básculas industriales de capacidad baja a media.
01Plataformas y básculas de piso
Una familia práctica de celdas de carga para plataformas fabricadas y sistemas con caja sumadora.
plataforma02Tanques y tolvas
Funciona bien cuando los soportes controlan la carga lateral y el movimiento del recipiente.
recipiente03Ganadería y agricultura
Se utiliza a menudo en construcciones de plataformas y mangas cuando la capacidad y el grado ambiental coinciden.
báscula agrícola03 / 06Ajuste mecánico y eléctricoConfirme los detalles antes del reemplazo.
CAPACIDADCapacidad y trayectoria de carga
Confirme 1 t frente a la carga muerta, la carga viva, el impacto y la distribución de la carga.
MECÁNICOAjuste mecánico
Verifique el patrón de montaje, la altura instalada, el punto de carga, la salida del cable y la geometría de la plataforma o el recipiente antes de realizar el pedido.
AMBIENTEAmbiente
La protección de catálogo es IP67. Verifique la exposición a lavado, intemperie, corrosión o riesgo antes del reemplazo.
ELÉCTRICOCompatibilidad eléctrica
La señal de catálogo es Analógica. Confirme la excitación, la salida en mV/V, la impedancia, el código de colores del cableado y la entrada del indicador/transmisor.
04 / 06Notas de instalaciónUna celda de carga solo es correcta cuando el conjunto que la rodea también lo es.
La forma más segura de cotizar o reemplazar una celda de carga es verificar juntas la geometría instalada y la interfaz eléctrica. La capacidad por sí sola no es suficiente.
- Haga coincidir los orificios de montaje, el punto de carga, la rosca y la altura instalada
- Confirme la cantidad de celdas y el cableado de la caja de conexiones
- Confirme el material y el grado de protección para el ambiente
- Confirme la salida nominal, la excitación y la impedancia de entrada/salida
- Conserve las hojas de datos, fotos y números de parte antiguos junto con el registro de servicio
05 / 06Datos técnicosAtributos de catálogo de esta celda de carga.
Material Acero de aleación niquelado y acero inoxidable Protección IP67 Señal Analógica Longitud del cable 16.4 ft / 5 m Fabricante Tedea-Huntleigh Número de parte del fabricante 03410-001T-G5-04X Capacidad nominal 1 t Peso de capacidad 1 t Aprobación OIML R60 C3 · NTEP Clase III (5000 múltiple) Rosca Orificio pasante Excitación recomendada 10 VDC / VAC RMS Excitación máxima 15 VDC / VAC RMS Impedancia de entrada 385 ± 10 Ω Impedancia de salida 351 ± 5 Ω Resistencia de aislamiento > 2000 MΩ Error combinado ≤ ±0.020 %RO (C3) Error de fluencia ≤ ±0.0170 % / 30 min (C3) Sobrecarga segura 150 %RC Sobrecarga última 300 %RC Temperatura de operación −20 to +70 °C Número de hilos 6 Balance de cero ± 2 %RO Temperatura compensada −10 a +40 °C 06 / 06Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Producto Código de pedido Tedea-Huntleigh 3410-1t 03410-001T-G5-04X Celda de Carga Tipo Viga a Cortante 11251 ¿Es suficiente el SKU para confirmar el reemplazo?
No. Use el SKU como código de pedido y luego confirme el modelo, la capacidad, las dimensiones, el cableado, la señal y el ambiente.
¿Qué pasa si algunos atributos del catálogo están en blanco?
Trate los atributos en blanco como elementos a confirmar antes de realizar el pedido. La descripción solo utiliza los datos de catálogo disponibles y una guía de aplicación conservadora.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.

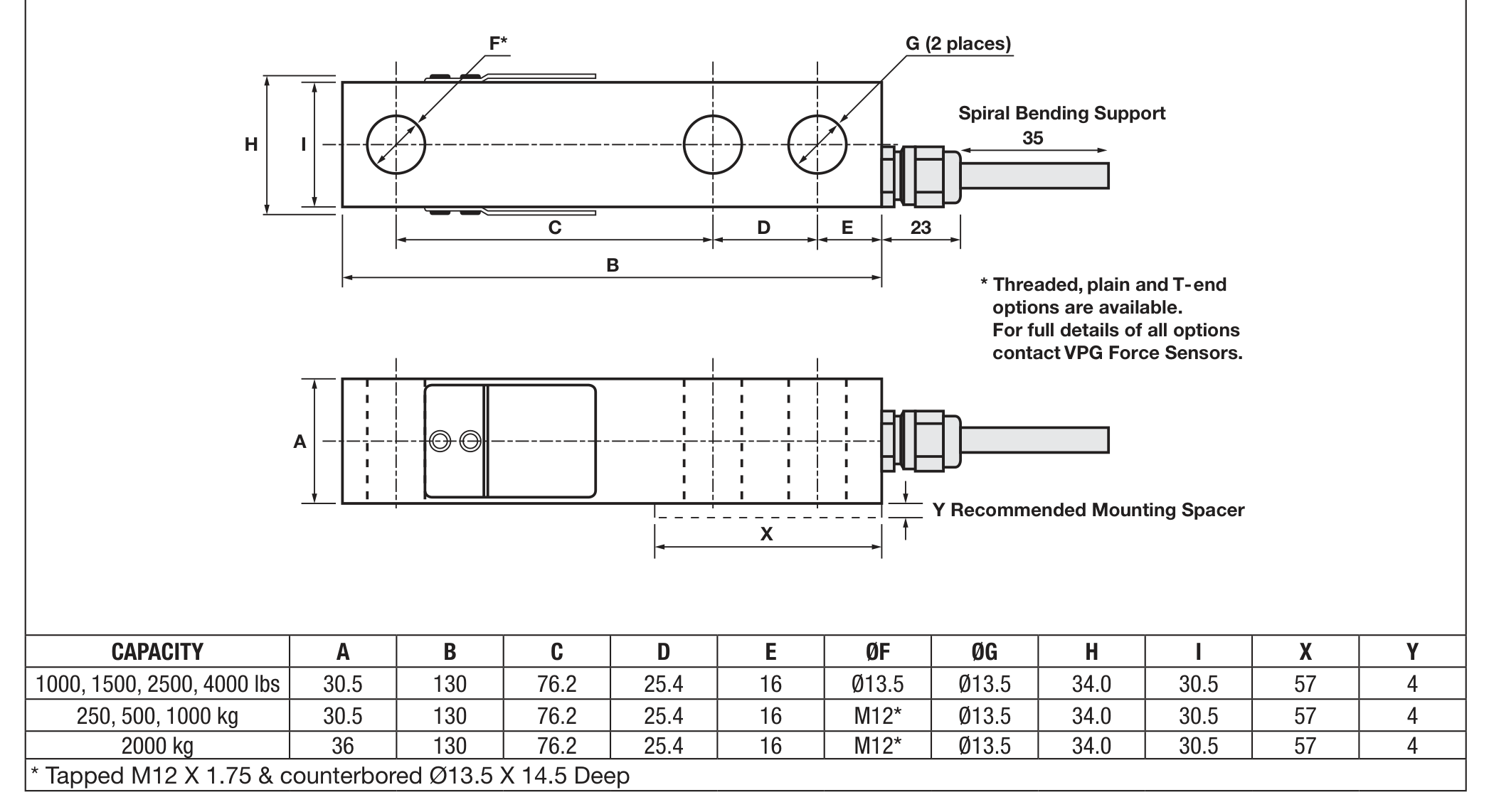

DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos del fabricante Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta anterior de la celda de carga, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos si 11251 es el ajuste correcto.
Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305 Signal Analog Clase de Protección IP67 Material Nickel-Plated Alloy Steel Combined error ≤ ±0.020 %RO (C3) Compensated temp range −10 to +40 °C Creep error 20mins ≤ ±0.0170 % / 30 min (C3) Input impedance 385 ± 10 Ω Insulation resistance > 2000 MΩ Internal Battery -- Maximum excitation 15 VDC / VAC RMS Maximum safe overload 150 %RC Operating temp range −20 to +70 °C Output impedance 351 ± 5 Ω Rated capacity 1 t Rated output 2.0 mV/V Recommended excitation 10 VDC / VAC RMS Ultimate central overload 300 %RC Zero balance ± 2 %RO Fabricante Tedea-Huntleigh Capacidad 1000 kg Metraje del cable 16.4 ft / 5 m Thread - Clevis Through Hole 1T 1000kg capacity 2T 2000kg capacity Interchangeable Zemic B8D Number of Wires 6 wires Manufacturer's Part Number 03410-001T-G5-04X Approval OIML R60 C3 Hero chips 1,000 kg; IP67; Acero aleado niquelado; Señal analógica; OIML R60 C3
