Celda de carga tipo viga a cortante 3410-2500lb 03410-02E5-C3-51XTedea-Huntleigh 3410-2500lb 03410-02E5-C3-51X Celda de Carga Tipo Viga a Cortante
- Descripcion
- Informacion adicional
- 01 / 06Celdas de carga tipo viga a cortante y viga a flexión
Celdas de carga tipo viga a cortante y viga a flexión para reemplazo con ajuste confirmado y construcción de básculas.
La Tedea-Huntleigh 3410-2500lb 03410-02E5-C3-51X Celda de Carga Tipo Viga a Cortante es una celda de carga de viga a cortante o viga de flexión con capacidad nominal de 2500 lb. Úsela como componente de reemplazo o para una construcción nueva solo después de confirmar la capacidad, las dimensiones, el material, la clasificación de sellado, la señal eléctrica y el cableado frente al conjunto de la báscula. El catálogo identifica al fabricante como Tedea-Huntleigh y el modelo / número de parte como 03410-02E5-C3-51X.
2500 lbCapacidad nominalAcero de aleación niquelado y acero inoxidableMaterialIP67ProtecciónAnalógicaSeñal02 / 06Ajuste de aplicaciónDónde encaja esta celda de carga.
Las celdas tipo viga a cortante y viga a flexión son opciones comunes para básculas de piso, plataformas ganaderas, tanques, tolvas y básculas industriales de capacidad baja a media.
01Plataformas y básculas de piso
Una familia práctica de celdas de carga para plataformas fabricadas y sistemas con caja sumadora.
plataforma02Tanques y tolvas
Funciona bien cuando los soportes controlan la carga lateral y el movimiento del recipiente.
recipiente03Ganadería y agricultura
Se utiliza a menudo en construcciones de plataformas y mangas cuando la capacidad y el grado ambiental coinciden.
báscula agrícola03 / 06Ajuste mecánico y eléctricoConfirme los detalles antes del reemplazo.
CAPACIDADCapacidad y trayectoria de carga
Confirme 2500 lb frente a la carga muerta, la carga viva, el impacto y la distribución de la carga.
MECÁNICOAjuste mecánico
Verifique el patrón de montaje, la altura instalada, el punto de carga, la salida del cable y la geometría de la plataforma o el recipiente antes de realizar el pedido.
AMBIENTEAmbiente
La protección de catálogo es IP67. Verifique la exposición a lavado, intemperie, corrosión o riesgo antes del reemplazo.
ELÉCTRICOCompatibilidad eléctrica
La señal de catálogo es Analógica. Confirme la excitación, la salida en mV/V, la impedancia, el código de colores del cableado y la entrada del indicador/transmisor.
04 / 06Notas de instalaciónUna celda de carga solo es correcta cuando el conjunto que la rodea también lo es.
La forma más segura de cotizar o reemplazar una celda de carga es verificar juntas la geometría instalada y la interfaz eléctrica. La capacidad por sí sola no es suficiente.
- Haga coincidir los orificios de montaje, el punto de carga, la rosca y la altura instalada
- Confirme la cantidad de celdas y el cableado de la caja de conexiones
- Confirme el material y el grado de protección para el ambiente
- Confirme la salida nominal, la excitación y la impedancia de entrada/salida
- Conserve las hojas de datos, fotos y números de parte antiguos junto con el registro de servicio
05 / 06Datos técnicosAtributos de catálogo de esta celda de carga.
Material Acero de aleación niquelado y acero inoxidable Protección IP67 Señal Analógica Longitud del cable 10.5 ft / 3.2 m Fabricante Tedea-Huntleigh Número de parte del fabricante 03410-02E5-C3-51X Capacidad nominal 2500 lb Capacidad 2500 lb Capacidad en libras 2,500 lb Sellado Cubierta y encapsulada Aprobación OIML R60 C3 · NTEP Clase III (5000 múltiple) Rosca Orificio pasante Excitación recomendada 10 VDC / VAC RMS Excitación máxima 15 VDC / VAC RMS Impedancia de entrada 385 ± 10 Ω Impedancia de salida 351 ± 5 Ω Resistencia de aislamiento > 2000 MΩ Error combinado ≤ ±0.020 %RO (C3) Error de fluencia ≤ ±0.0170 % / 30 min (C3) Sobrecarga segura 150 %RC Sobrecarga última 300 %RC Temperatura de operación −20 to +70 °C Número de hilos 6 Balance de cero ± 2 %RO Temperatura compensada −10 a +40 °C 06 / 06Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Producto Código de pedido Tedea-Huntleigh 3410-2500lb 03410-02E5-C3-51X Celda de Carga Tipo Viga a Cortante 12278 ¿Es suficiente el SKU para confirmar el reemplazo?
No. Use el SKU como código de pedido y luego confirme el modelo, la capacidad, las dimensiones, el cableado, la señal y el ambiente.
¿Qué pasa si algunos atributos del catálogo están en blanco?
Trate los atributos en blanco como elementos a confirmar antes de realizar el pedido. La descripción solo utiliza los datos de catálogo disponibles y una guía de aplicación conservadora.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.

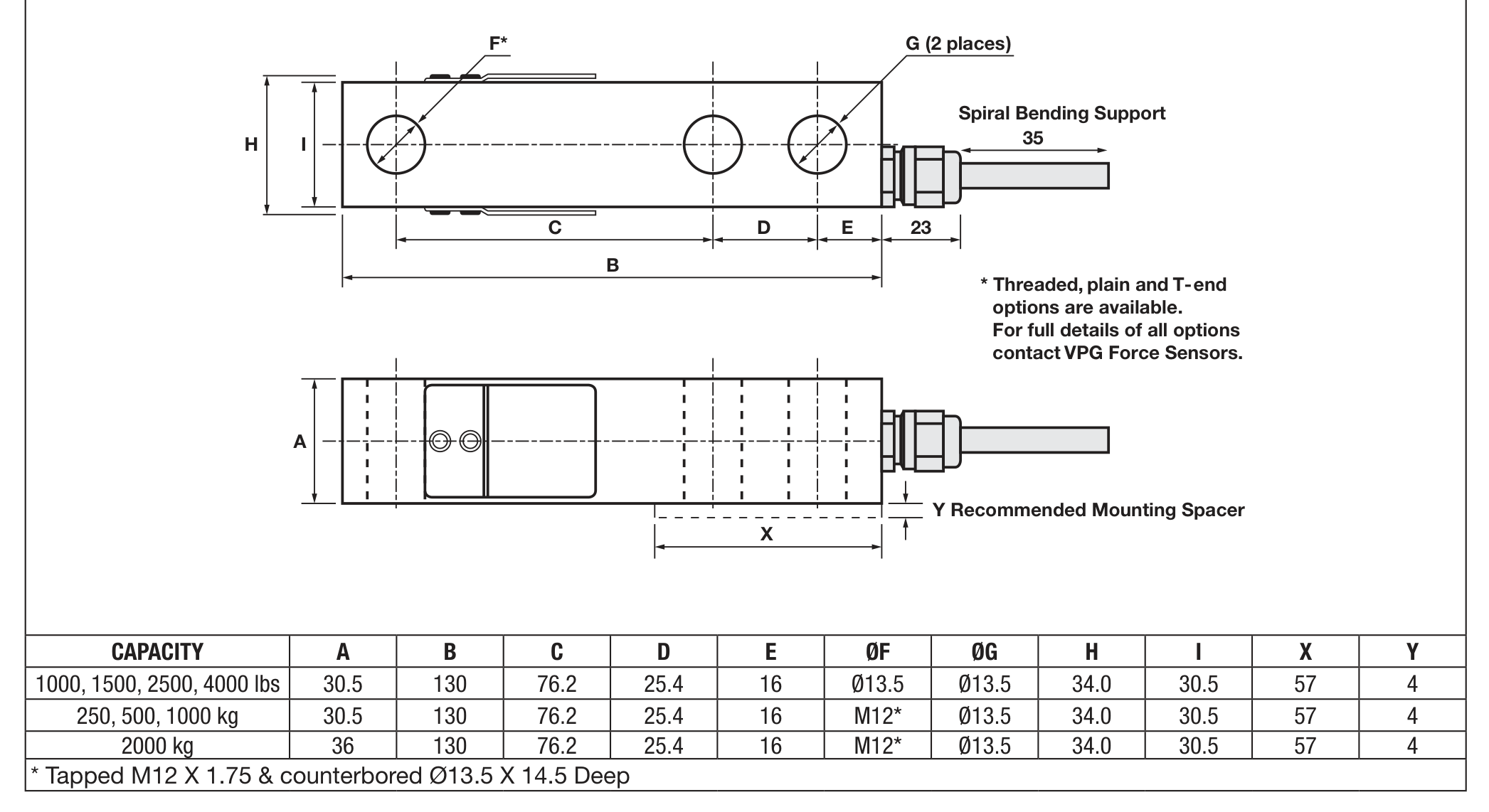

DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos del fabricante Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta de la celda de carga anterior, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos si 12278 es el ajuste correcto.
Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305 Signal Analog Clase de Protección IP67 Material Nickel-Plated Alloy Steel Combined error ≤ ±0.020 %RO (C3) Compensated temp range −10 to +40 °C Creep error 20mins ≤ ±0.0170 % / 30 min (C3) Input impedance 385 ± 10 Ω Insulation resistance > 2000 MΩ Internal Battery -- Maximum excitation 15 VDC / VAC RMS Maximum safe overload 150 %RC NTEP/OIML OIML Operating temp range −20 to +70 °C Output impedance 351 ± 5 Ω Rated capacity 2500 lb Recommended excitation 10 VDC / VAC RMS Ultimate central overload 300 %RC Zero balance ± 2 %RO Fabricante Tedea-Huntleigh Capacidad 2500 lb Metraje del cable 10.5 ft / 3.2 m Thread - Clevis Through Hole Sealing Covered and Potted Interchangeable Zemic B8D Number of Wires 6 wires Manufacturer's Part Number 03410-02E5-C3-51X Approval OIML R60 C3 Short name Celda de carga tipo viga a cortante 3410-2500lb 03410-02E5-C3-51X Hero chips 2,500 lb; IP67; Acero aleado niquelado; Señal analógica; OIML R60 C3
