SQB-5Klb 00SQB-005E-A5-00F Shear Beam Load CellCeltron SQB-5Klb 00SQB-005E-A5-00F celda de carga de viga a cortante
- Descripcion
- Informacion adicional
- 01 / 06Celdas de carga tipo viga a cortante y viga a flexión
Celdas de carga tipo viga a cortante y viga a flexión para reemplazo con ajuste confirmado y construcción de básculas.
La Celtron SQB-5Klb 00SQB-005E-A5-00F celda de carga de viga a cortante es una celda de carga de viga a cortante o viga de flexión con capacidad nominal de 5K lb. Úsela como componente de reemplazo o para una construcción nueva solo después de confirmar la capacidad, las dimensiones, el material, la clasificación de sellado, la señal eléctrica y el cableado frente al conjunto de la báscula. El catálogo identifica al fabricante como Vishay-Celtron y el modelo / número de parte como 00SQB-005E-A5-00F.
5K lbCapacidad nominalAcero de aleación niqueladoMaterialIP67ProtecciónAnalógicaSeñal02 / 06Ajuste de aplicaciónDónde encaja esta celda de carga.
Las celdas tipo viga a cortante y viga a flexión son opciones comunes para básculas de piso, plataformas ganaderas, tanques, tolvas y básculas industriales de capacidad baja a media.
01Plataformas y básculas de piso
Una familia práctica de celdas de carga para plataformas fabricadas y sistemas con caja sumadora.
plataforma02Tanques y tolvas
Funciona bien cuando los soportes controlan la carga lateral y el movimiento del recipiente.
recipiente03Ganadería y agricultura
Se utiliza a menudo en construcciones de plataformas y mangas cuando la capacidad y el grado ambiental coinciden.
báscula agrícola03 / 06Ajuste mecánico y eléctricoConfirme los detalles antes del reemplazo.
CAPACIDADCapacidad y trayectoria de carga
Confirme 5K lb frente a la carga muerta, la carga viva, el impacto y la distribución de la carga.
MECÁNICOAjuste mecánico
Verifique el patrón de montaje, la altura instalada, el punto de carga, la salida del cable y la geometría de la plataforma o el recipiente antes de realizar el pedido.
AMBIENTEAmbiente
La protección de catálogo es IP67. Verifique la exposición a lavado, intemperie, corrosión o riesgo antes del reemplazo.
ELÉCTRICOCompatibilidad eléctrica
La señal de catálogo es Analógica. Confirme la excitación, la salida en mV/V, la impedancia, el código de colores del cableado y la entrada del indicador/transmisor.
04 / 06Notas de instalaciónUna celda de carga solo es correcta cuando el conjunto que la rodea también lo es.
La forma más segura de cotizar o reemplazar una celda de carga es verificar juntas la geometría instalada y la interfaz eléctrica. La capacidad por sí sola no es suficiente.
- Haga coincidir los orificios de montaje, el punto de carga, la rosca y la altura instalada
- Confirme la cantidad de celdas y el cableado de la caja de conexiones
- Confirme el material y el grado de protección para el ambiente
- Confirme la salida nominal, la excitación y la impedancia de entrada/salida
- Conserve las hojas de datos, fotos y números de parte antiguos junto con el registro de servicio
05 / 06Datos técnicosAtributos de catálogo de esta celda de carga.
Material Acero de aleación niquelado Protección IP67 Señal Analógica Longitud del cable 19.7 ft / 6 m Fabricante Vishay-Celtron Número de parte del fabricante 00SQB-005E-A5-00F Capacidad nominal 5K lb Capacidad 5000 lb Capacidad en libras 5,000 lb Sellado Cubierta y encapsulada Aprobación OIML R60 · NTEP Clase III Salida nominal 3.0 mV/V Excitación recomendada 10 VDC / VAC RMS Excitación máxima 15 VDC / VAC RMS Impedancia de entrada 385 ± 5 Ω Impedancia de salida 350 ± 3 Ω Resistencia de aislamiento > 5000 MΩ No repetibilidad ≤ ±0.020 %RO Error de fluencia ≤ ±0.025 %RO / 20 min Sobrecarga segura 150 %RC Sobrecarga última 300 %RC Temperatura de operación −20 to +60 °C Sensibilidad de salida 3.0 mV/V No linealidad ≤ ±0.025 %RO Histéresis ≤ ±0.025 %RO Balance de cero ± 1 %RO Temperatura compensada −10 a +40 °C 06 / 06Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Producto Código de pedido Celtron SQB-5Klb 00SQB-005E-A5-00F celda de carga de viga a cortante 12110 ¿Es suficiente el SKU para confirmar el reemplazo?
No. Use el SKU como código de pedido y luego confirme el modelo, la capacidad, las dimensiones, el cableado, la señal y el ambiente.
¿Qué pasa si algunos atributos del catálogo están en blanco?
Trate los atributos en blanco como elementos a confirmar antes de realizar el pedido. La descripción solo utiliza los datos de catálogo disponibles y una guía de aplicación conservadora.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.

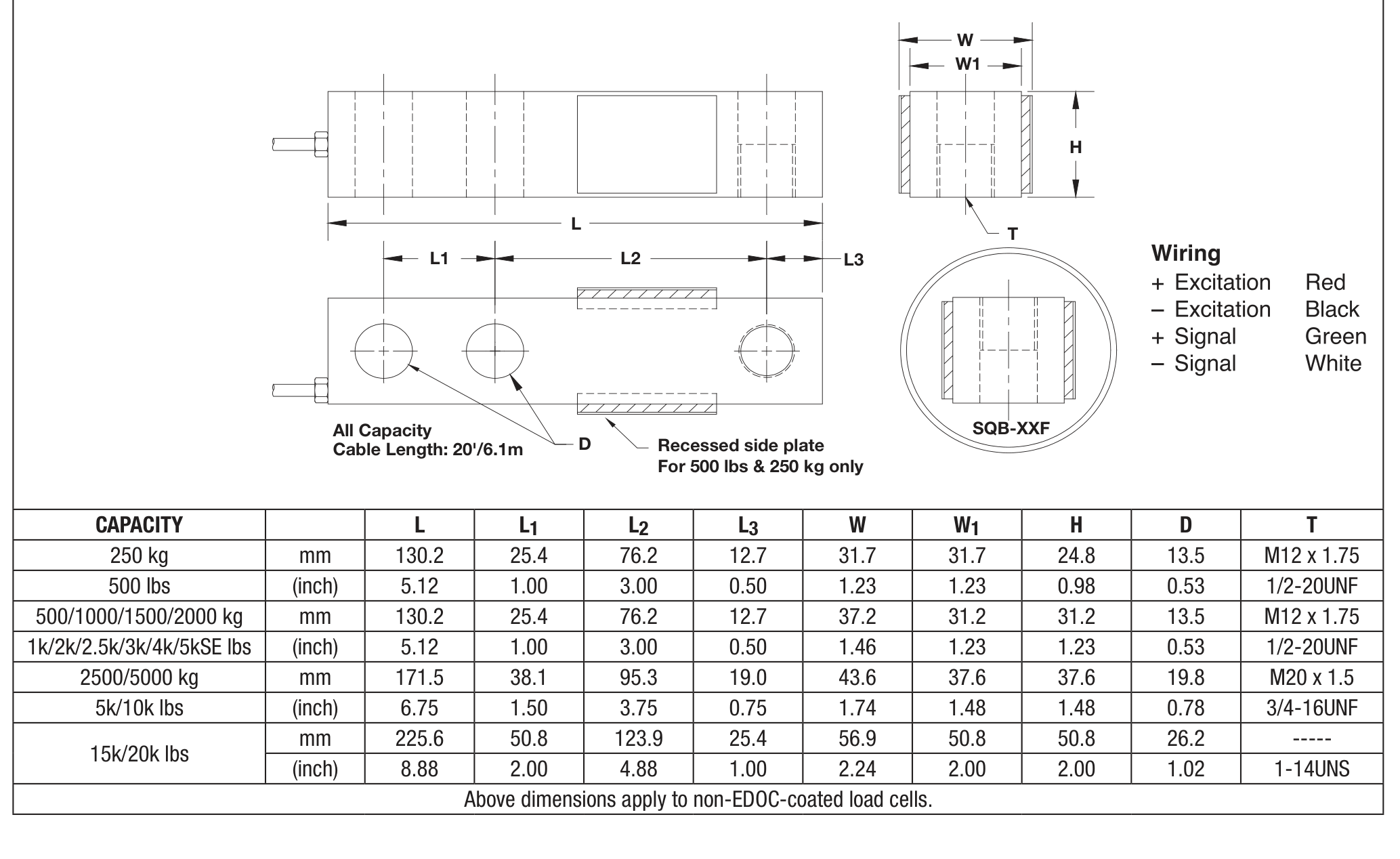

DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos del fabricante Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta de la celda de carga anterior, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos si 12110 es el ajuste correcto.
Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305 Signal Analog Clase de Protección IP67 Material Nickel-Plated Alloy Steel Compensated temp range −10 to +40 °C Creep error 20mins ≤ ±0.025 %RO / 20 min Hysteresis error ≤ ±0.025 %RO Input impedance 385 ± 5 Ω Insulation resistance > 5000 MΩ Internal Battery -- Maximum excitation 15 VDC / VAC RMS Maximum safe overload 150 %RC Non-repeatability ≤ ±0.020 %RO NTEP/OIML NTEP Operating temp range −20 to +60 °C Output impedance 350 ± 3 Ω Rated capacity 5K lb Rated output 3.0 mV/V Recommended excitation 10 VDC / VAC RMS Ultimate central overload 300 %RC Zero balance ± 1 %RO Fabricante Vishay-Celtron Capacidad 5000 lb Metraje del cable 19.7 ft / 6 m Sealing Covered and Potted Interchangeable Zemic B8D, Zemic H8C Manufacturer's Part Number 00SQB-005E-A5-00F Approval NTEP Short name SQB-5Klb 00SQB-005E-A5-00F Shear Beam Load Cell Hero chips 5,000 lb; IP67; Acero aleado niquelado; Señal analógica; NTEP
