STC-1500kg S-Type Load CellCeltron STC-1500kg 00STC-01T5-G0-00F S-Type Tension/ celda de carga de compresión
- Descripcion
- Informacion adicional
- 01 / 06Celdas de carga tipo S de tensión/compresión
Celdas de carga tipo S de tensión/compresión para reemplazo con ajuste confirmado y construcción de básculas.

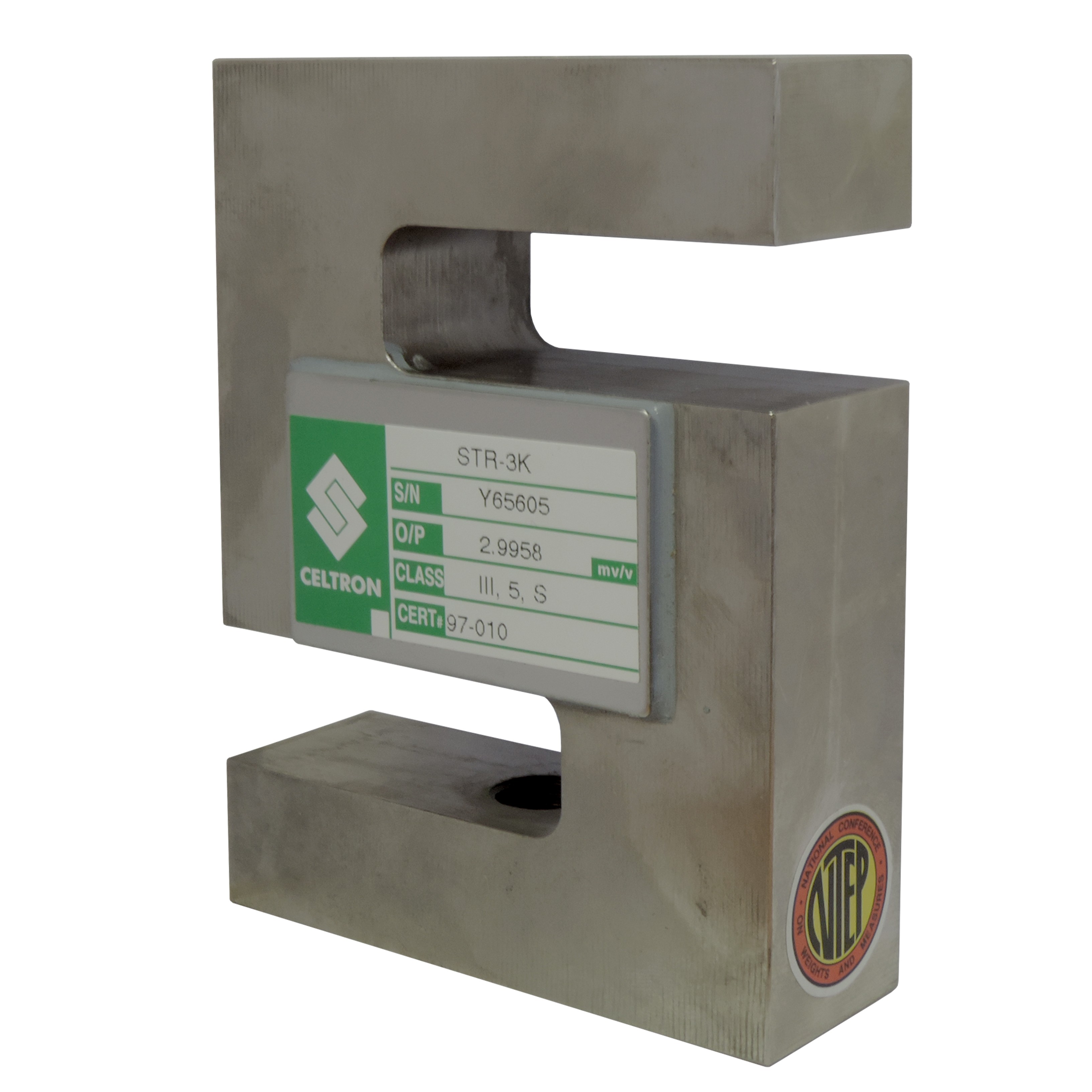

La Celtron STC-1500kg 00STC-01T5-G0-00F S-Type Tension/ celda de carga de compresión es una celda de carga Tipo S (tensión/compresión) con capacidad nominal de 1500 kg. Utilícela como componente de reemplazo o para la construcción de una báscula nueva solo después de confirmar la capacidad, las dimensiones, el material, la clasificación de sellado, la señal eléctrica y el cableado contra el conjunto de la báscula. El catálogo identifica al fabricante como Vishay-Celtron y el modelo / número de parte como 00STC-01T5-G0-00F.
1500 kgCapacidad nominalAluminio o acero de aleación niqueladoMaterialIP67ProtecciónAnalógicaSeñal02 / 06Ajuste de aplicaciónDónde encaja esta celda de carga.
Las celdas tipo S se utilizan en aplicaciones de fuerza suspendida, de tensión y en línea, donde la trayectoria de la fuerza debe permanecer centrada.
01Básculas colgantes
La geometría tipo S es adecuada para pesaje suspendido con grilletes, terminales de varilla o herrajes de tensión.
tensión02Medición de fuerza
Útil cuando el sistema mide tracción, compresión o fuerza bidireccional.
fuerza03Trabajos de modernización
Verifique la rosca, la capacidad, el material y el cableado antes de sustituir una viga tipo S existente.
reemplazo03 / 06Ajuste mecánico y eléctricoConfirme los detalles antes del reemplazo.
CAPACIDADCapacidad y trayectoria de carga
Confirme 1500 kg frente a la carga muerta, la carga viva, el impacto y la distribución de la carga.
MECÁNICOAjuste mecánico
Verifique el patrón de montaje, la altura instalada, el punto de carga, la salida del cable y la geometría de la plataforma o el recipiente antes de realizar el pedido.
AMBIENTEAmbiente
La protección de catálogo es IP67. Verifique la exposición a lavado, intemperie, corrosión o riesgo antes del reemplazo.
ELÉCTRICOCompatibilidad eléctrica
La señal de catálogo es Analógica. Confirme la excitación, la salida en mV/V, la impedancia, el código de colores del cableado y la entrada del indicador/transmisor.
04 / 06Notas de instalaciónUna celda de carga solo es correcta cuando el conjunto que la rodea también lo es.
La forma más segura de cotizar o reemplazar una celda de carga es verificar juntas la geometría instalada y la interfaz eléctrica. La capacidad por sí sola no es suficiente.
- Haga coincidir los orificios de montaje, el punto de carga, la rosca y la altura instalada
- Confirme la cantidad de celdas y el cableado de la caja de conexiones
- Confirme el material y el grado de protección para el ambiente
- Confirme la salida nominal, la excitación y la impedancia de entrada/salida
- Conserve las hojas de datos, fotos y números de parte antiguos junto con el registro de servicio
05 / 06Datos técnicosAtributos de catálogo de esta celda de carga.
Material Aluminio o acero de aleación niquelado Protección IP67 Señal Analógica Longitud del cable 68.9 ft / 21 m Fabricante Vishay-Celtron Número de parte del fabricante 00STC-01T5-G0-00F Capacidad nominal 1500 kg Capacidad 1500 kg Peso de capacidad 1,500 kg Sellado Cubierta y encapsulada Aprobación OIML R60 · NTEP Clase III & IIIL Rosca Rosca métrica Salida nominal 2.0 mV/V (aluminio) / 3.0 mV/V (acero) Excitación recomendada 10 VDC / VAC RMS Excitación máxima 15 VDC / VAC RMS Impedancia de entrada 410 ± 5 Ω (aluminio) / 385 ± 5 Ω (acero) Impedancia de salida 350 ± 3 Ω No repetibilidad ≤ ±0.020 %RO Error de fluencia ≤ ±0.030 %RO / 20 min Sobrecarga segura 150 %RC Sobrecarga última 200 %RC (aluminio) / 300 %RC (acero) Temperatura de operación −20 to +60 °C Sensibilidad de salida 2.0 mV/V (aluminio) / 3.0 mV/V (acero) No linealidad ≤ ±0.020 %RO Histéresis ≤ ±0.020 %RO Balance de cero ± 1 %RO Temperatura compensada −10 a +40 °C 06 / 06Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Producto Código de pedido Celtron STC-1500kg 00STC-01T5-G0-00F S-Type Tension/ celda de carga de compresión 12125 ¿Es suficiente el SKU para confirmar el reemplazo?
No. Use el SKU como código de pedido y luego confirme el modelo, la capacidad, las dimensiones, el cableado, la señal y el ambiente.
¿Qué pasa si algunos atributos del catálogo están en blanco?
Trate los atributos en blanco como elementos a confirmar antes de realizar el pedido. La descripción solo utiliza los datos de catálogo disponibles y una guía de aplicación conservadora.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.

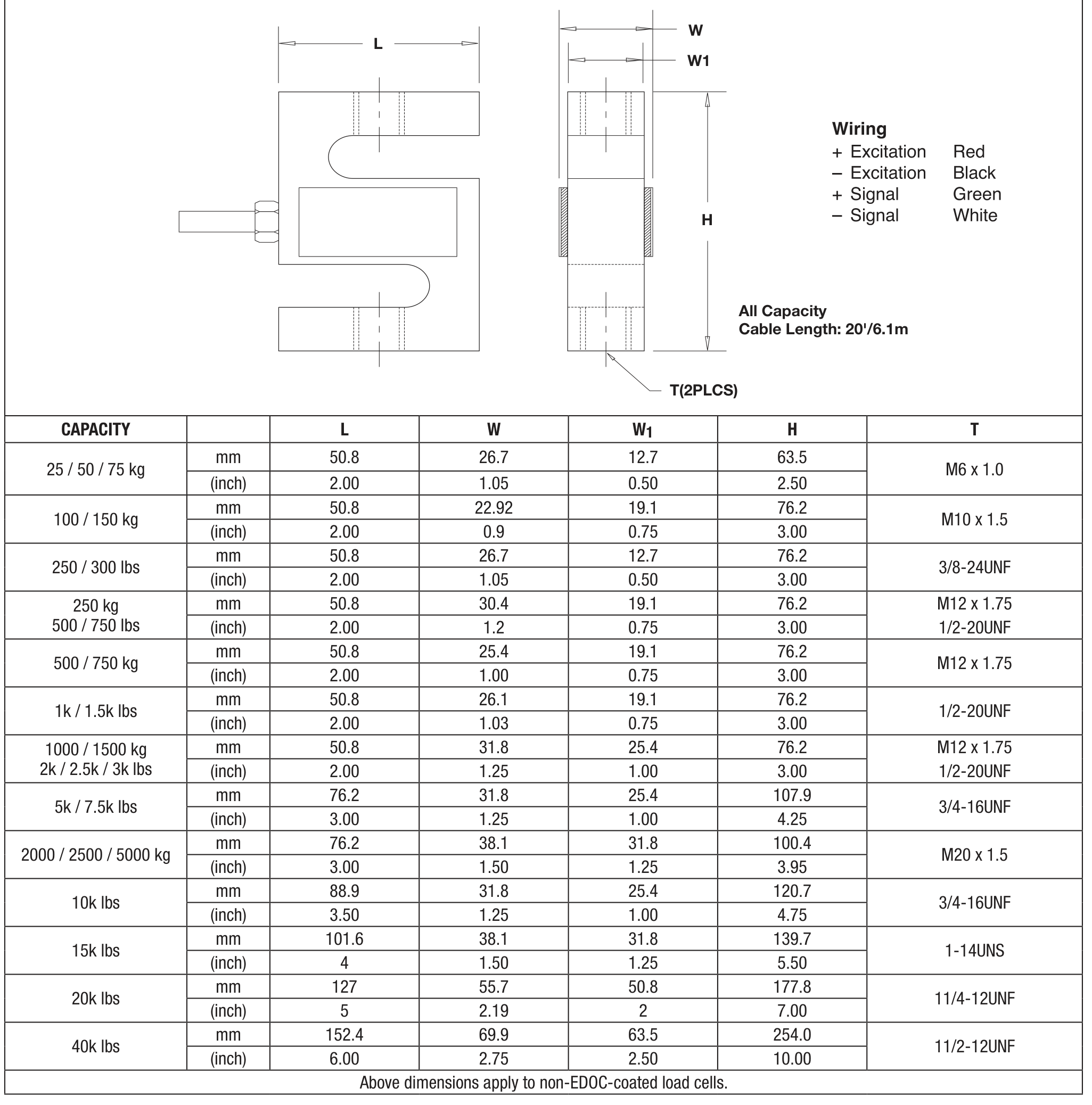

DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos del fabricante Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta de la celda de carga anterior, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos si 12125 es el ajuste correcto.
Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305 Signal Analog Clase de Protección IP67 Material Nickel-Plated Alloy Steel Compensated temp range −10 to +40 °C Creep error 20mins ≤ ±0.030 %RO / 20 min Hysteresis error ≤ ±0.020 %RO Input impedance 410 ± 5 Ω (aluminium) / 385 ± 5 Ω (steel) Internal Battery -- Maximum excitation 15 VDC / VAC RMS Maximum safe overload 150 %RC Non-repeatability ≤ ±0.020 %RO Operating temp range −20 to +60 °C Output impedance 350 ± 3 Ω Rated capacity 1500 kg Rated output 2.0 mV/V (aluminium) / 3.0 mV/V (steel) Recommended excitation 10 VDC / VAC RMS Ultimate central overload 200 %RC (aluminium) / 300 %RC (steel) Zero balance ± 1 %RO Fabricante Vishay-Celtron Capacidad 1500 kg Metraje del cable 68.9 ft / 21 m Thread - Clevis Metric Thread Sealing Covered and Potted Manufacturer's Part Number 00STC-01T5-G0-00F Approval NTEP Short name STC-1500kg S-Type Load Cell Hero chips 1,500 kg; IP67; Acero aleado niquelado; Señal analógica; NTEP
