Celda de carga de compresión ASC-40tRevere ASC-40t 00ASC-040T-C3-01X Celda de Carga de Compresión
- Descripcion
- Informacion adicional
- 01 / 06Celdas de carga de compresión, bote (canister), columna basculante y torsión anular
Celdas de carga de compresión, bote (canister), columna basculante y torsión anular para reemplazo con ajuste confirmado y construcción de básculas.
La Revere ASC-40t 00ASC-040T-C3-01X Celda de Carga de Compresión es una celda de carga de compresión, bote (canister), columna basculante o torsión anular con capacidad nominal de 40 t. Utilícela como componente de reemplazo o de construcción nueva solo después de confirmar la capacidad, las dimensiones, el material, la clasificación de sellado, la señal eléctrica y el cableado frente al conjunto de la báscula. El catálogo identifica al fabricante como Vishay-Revere y el modelo / número de parte como 00ASC-040T-C3-01X.
40 tCapacidad nominalAcero inoxidable 1.4542MaterialIP66 / IP67 / IP69KProtecciónAnalógicaSeñal02 / 06Ajuste de aplicaciónDónde encaja esta celda de carga.
Las celdas de compresión abarcan el pesaje tipo bote, columna basculante, torsión anular y disco para tanques, silos, básculas camioneras y sistemas de alta capacidad.
01Básculas camioneras y de tanques
La geometría de compresión es común en el pesaje de vehículos y recipientes de alta capacidad.
compresión02Servicio a la intemperie y con lavado a presión
El material y el grado de sellado son importantes porque las celdas de compresión suelen instalarse debajo de estructuras.
entorno03Precisión dependiente del montaje
Los detalles de copa, montaje, elevación (lift-off) y carga lateral deben confirmarse con la celda.
montaje03 / 06Ajuste mecánico y eléctricoConfirme los detalles antes del reemplazo.
CAPACIDADCapacidad y trayectoria de carga
Confirme 40 t frente a la carga muerta, la carga viva, el impacto y la distribución de la carga.
MECÁNICOAjuste mecánico
Verifique el patrón de montaje, la altura instalada, el punto de carga, la salida del cable y la geometría de la plataforma o el recipiente antes de realizar el pedido.
AMBIENTEAmbiente
La protección según catálogo es IP66 / IP67 / IP69K. Verifique la exposición a lavado a presión, intemperie, corrosión o peligro antes del reemplazo.
ELÉCTRICOCompatibilidad eléctrica
La señal de catálogo es Analógica. Confirme la excitación, la salida en mV/V, la impedancia, el código de colores del cableado y la entrada del indicador/transmisor.
04 / 06Notas de instalaciónUna celda de carga solo es correcta cuando el conjunto que la rodea también lo es.
La forma más segura de cotizar o reemplazar una celda de carga es verificar juntas la geometría instalada y la interfaz eléctrica. La capacidad por sí sola no es suficiente.
- Haga coincidir los orificios de montaje, el punto de carga, la rosca y la altura instalada
- Confirme la cantidad de celdas y el cableado de la caja de conexiones
- Confirme el material y el grado de protección para el ambiente
- Confirme la salida nominal, la excitación y la impedancia de entrada/salida
- Conserve las hojas de datos, fotos y números de parte antiguos junto con el registro de servicio
05 / 06Datos técnicosAtributos de catálogo de esta celda de carga.
Material Acero inoxidable 1.4542 Protección IP66 / IP67 / IP69K Señal Analógica Longitud del cable 49.2 ft / 15 m Fabricante Vishay-Revere Número de parte del fabricante 00ASC-040T-C3-01X Capacidad nominal 40 t Capacidad 40T Peso de capacidad 40 t Sellado Sello soldado Aprobación OIML R60 C3 (a C6) · NTEP Clase IIIL Salida nominal 2 mV/V Excitación recomendada 5 to 20 V Excitación máxima 25 V Impedancia de entrada 700 ± 35 Ω Impedancia de salida 700 ± 7 Ω Resistencia de aislamiento ≥ 5000 MΩ Error combinado ≤ ±0.0230 %FSO (C3) No repetibilidad ≤ ±0.035 %FSO (C3) Error de fluencia ≤ ±0.0245 % / 30 min (C3) Sobrecarga segura 150 %Emax Sobrecarga última 300 %Emax Temperatura de operación −40 a +80 °C Sensibilidad de salida 2 mV/V Balance de cero ± 1.0 %FSO Temperatura compensada −10 a +40 °C 06 / 06Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Producto Código de pedido Revere ASC-40t 00ASC-040T-C3-01X Celda de Carga de Compresión 12079 ¿Es suficiente el SKU para confirmar el reemplazo?
No. Use el SKU como código de pedido y luego confirme el modelo, la capacidad, las dimensiones, el cableado, la señal y el ambiente.
¿Qué pasa si algunos atributos del catálogo están en blanco?
Trate los atributos en blanco como elementos a confirmar antes de realizar el pedido. La descripción solo utiliza los datos de catálogo disponibles y una guía de aplicación conservadora.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.

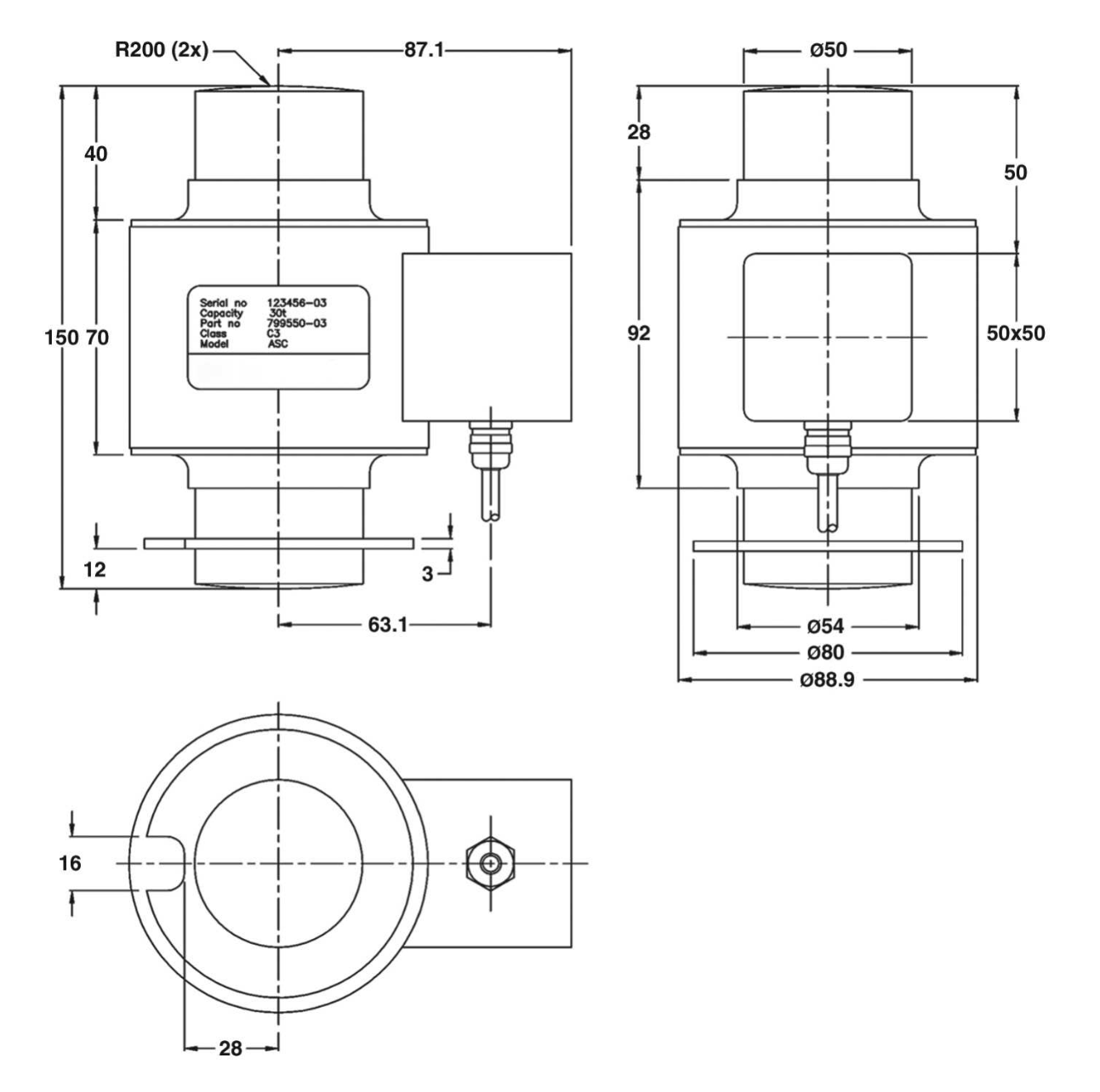

DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos del fabricante Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta de la celda de carga anterior, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos si 12079 es el ajuste correcto.
Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305 Signal Analog Clase de Protección IP69K Material Stainless Steel Combined error ≤ ±0.0230 %FSO (C3) Compensated temp range −10 to +40 °C Creep error 20mins ≤ ±0.0245 % / 30 min (C3) Input impedance 700 ± 35 Ω Insulation resistance ≥ 5000 MΩ Internal Battery -- Maximum excitation 25 V Maximum safe overload 150 %Emax Non-repeatability ≤ ±0.035 %FSO (C3) NTEP/OIML OIML Operating temp range −40 to +80 °C Output impedance 700 ± 7 Ω Rated capacity 40 t Rated output 2 mV/V Recommended excitation 5 to 20 V Ultimate central overload 300 %Emax Zero balance ± 1.0 %FSO Fabricante Vishay-Revere Capacidad 40T Metraje del cable 49.2 ft / 15 m Sealing Welded Seal Manufacturer's Part Number 00ASC-040T-C3-01X Approval OIML R60 C3 Short name Celda de carga de compresión ASC-40t Hero chips 40 t; IP69K; Acero inoxidable; Señal analógica; OIML R60 C3
