Celda de carga tipo S BSP-1KlbRevere BSP-1Klb 00BSP-001E-A1-00X Celda de Carga Tipo S (Tensión/Compresión)
- Descripcion
- Informacion adicional
- 01 / 06Celdas de carga tipo S de tensión/compresión
Celdas de carga tipo S de tensión/compresión para reemplazo con ajuste confirmado y construcción de básculas.
La Revere BSP-1Klb 00BSP-001E-A1-00X Celda de Carga Tipo S (Tensión/Compresión) es una celda de carga Tipo S (tensión/compresión) con capacidad nominal de 1K lb. Utilícela como componente de reemplazo o para la construcción de una báscula nueva solo después de confirmar la capacidad, las dimensiones, el material, la clasificación de sellado, la señal eléctrica y el cableado contra el conjunto de la báscula. El catálogo identifica al fabricante como Vishay-Revere y el modelo / número de parte como 00BSP-001E-A1-00X.
1K lbCapacidad nominalAcero InoxidableMaterialIP68ProtecciónAnalógicaSeñal02 / 06Ajuste de aplicaciónDónde encaja esta celda de carga.
Las celdas tipo S se utilizan en aplicaciones de fuerza suspendida, de tensión y en línea, donde la trayectoria de la fuerza debe permanecer centrada.
01Básculas colgantes
La geometría tipo S es adecuada para pesaje suspendido con grilletes, terminales de varilla o herrajes de tensión.
tensión02Medición de fuerza
Útil cuando el sistema mide tracción, compresión o fuerza bidireccional.
fuerza03Trabajos de modernización
Verifique la rosca, la capacidad, el material y el cableado antes de sustituir una viga tipo S existente.
reemplazo03 / 06Ajuste mecánico y eléctricoConfirme los detalles antes del reemplazo.
CAPACIDADCapacidad y trayectoria de carga
Confirme 1K lb frente a la carga muerta, la carga viva, el impacto y la distribución de la carga.
MECÁNICOAjuste mecánico
Verifique el patrón de montaje, la altura instalada, el punto de carga, la salida del cable y la geometría de la plataforma o el recipiente antes de realizar el pedido.
AMBIENTEAmbiente
La protección según catálogo es IP68. Verifique la exposición a lavado a presión, intemperie, corrosión o peligro antes del reemplazo.
ELÉCTRICOCompatibilidad eléctrica
La señal de catálogo es Analógica. Confirme la excitación, la salida en mV/V, la impedancia, el código de colores del cableado y la entrada del indicador/transmisor.
04 / 06Notas de instalaciónUna celda de carga solo es correcta cuando el conjunto que la rodea también lo es.
La forma más segura de cotizar o reemplazar una celda de carga es verificar juntas la geometría instalada y la interfaz eléctrica. La capacidad por sí sola no es suficiente.
- Haga coincidir los orificios de montaje, el punto de carga, la rosca y la altura instalada
- Confirme la cantidad de celdas y el cableado de la caja de conexiones
- Confirme el material y el grado de protección para el ambiente
- Confirme la salida nominal, la excitación y la impedancia de entrada/salida
- Conserve las hojas de datos, fotos y números de parte antiguos junto con el registro de servicio
05 / 06Datos técnicosAtributos de catálogo de esta celda de carga.
Material Acero Inoxidable Protección IP68 Señal Analógica Fabricante Vishay-Revere Número de parte del fabricante 00BSP-001E-A1-00X Capacidad nominal 1K lb Capacidad 1000 lb Capacidad en libras 1,000 lb Sellado Sello soldado Aprobación NTEP Rosca Unified National 06 / 06Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Producto Código de pedido Revere BSP-1Klb 00BSP-001E-A1-00X Celda de Carga Tipo S (Tensión/Compresión) 11236 ¿Es suficiente el SKU para confirmar el reemplazo?
No. Use el SKU como código de pedido y luego confirme el modelo, la capacidad, las dimensiones, el cableado, la señal y el ambiente.
¿Qué pasa si algunos atributos del catálogo están en blanco?
Trate los atributos en blanco como elementos a confirmar antes de realizar el pedido. La descripción solo utiliza los datos de catálogo disponibles y una guía de aplicación conservadora.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.

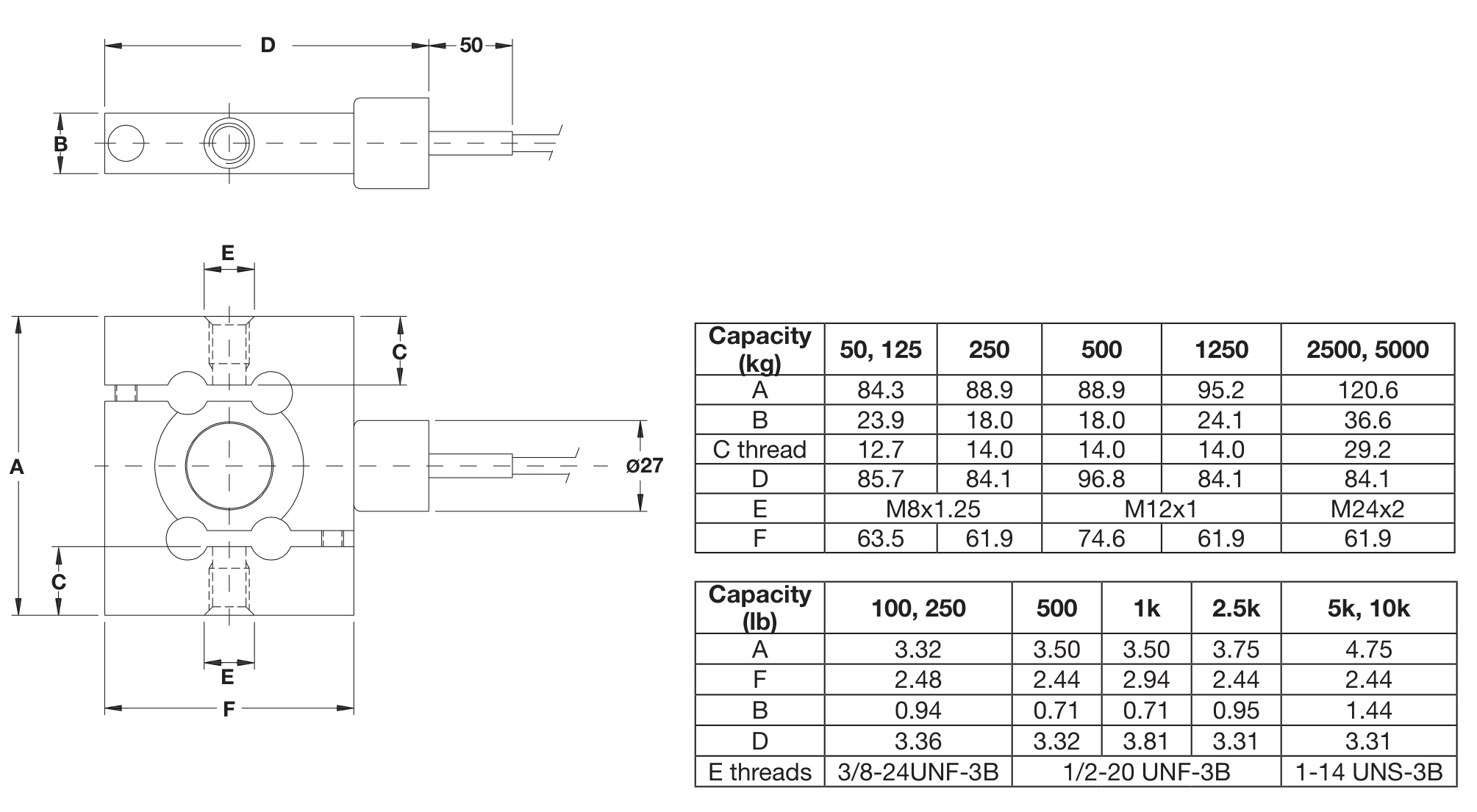

DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos del fabricante Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta anterior de la celda de carga, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos si 11236 es el ajuste correcto.
Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305 Signal Analog Clase de Protección IP68 Material Stainless Steel Internal Battery -- NTEP/OIML NTEP Rated capacity 1K lb Fabricante Vishay-Revere Capacidad 1000 lb Thread - Clevis Unified National Sealing Welded Seal Manufacturer's Part Number 00BSP-001E-A1-00X Approval NTEP Short name Celda de carga tipo S BSP-1Klb Hero chips 1,000 lb; IP68; Acero inoxidable; Señal analógica; NTEP
