Celda de carga de compresión CSP-200Klb 00CSP-200E-A1-01XRevere CSP-200Klb 00CSP-200E-A1-01X Celda de Carga de Compresión
- Descripcion
- Informacion adicional
- 01 / 06Celdas de carga de compresión, bote (canister), columna basculante y torsión anular
Celdas de carga de compresión, bote (canister), columna basculante y torsión anular para reemplazo con ajuste confirmado y construcción de básculas.
La Revere CSP-200Klb 00CSP-200E-A1-01X Celda de Carga de Compresión es una celda de carga de compresión, bote (canister), columna basculante o torsión anular con capacidad nominal de 200K lb. Utilícela como componente de reemplazo o de construcción nueva solo después de confirmar la capacidad, las dimensiones, el material, la clasificación de sellado, la señal eléctrica y el cableado frente al conjunto de la báscula. El catálogo identifica al fabricante como Vishay-Revere y el modelo / número de parte como 00CSP-200E-A1-01X.
200K lbCapacidad nominalAcero inoxidable (sello soldado)MaterialIP68ProtecciónAnalógicaSeñal02 / 06Ajuste de aplicaciónDónde encaja esta celda de carga.
Las celdas de compresión abarcan el pesaje tipo bote, columna basculante, torsión anular y disco para tanques, silos, básculas camioneras y sistemas de alta capacidad.
01Básculas camioneras y de tanques
La geometría de compresión es común en el pesaje de vehículos y recipientes de alta capacidad.
compresión02Servicio a la intemperie y con lavado a presión
El material y el grado de sellado son importantes porque las celdas de compresión suelen instalarse debajo de estructuras.
entorno03Precisión dependiente del montaje
Los detalles de copa, montaje, elevación (lift-off) y carga lateral deben confirmarse con la celda.
montaje03 / 06Ajuste mecánico y eléctricoConfirme los detalles antes del reemplazo.
CAPACIDADCapacidad y trayectoria de carga
Confirme 200K lb frente a la carga muerta, la carga viva, el impacto y la distribución de la carga.
MECÁNICOAjuste mecánico
Verifique el patrón de montaje, la altura instalada, el punto de carga, la salida del cable y la geometría de la plataforma o el recipiente antes de realizar el pedido.
AMBIENTEAmbiente
La protección según catálogo es IP68. Verifique la exposición a lavado a presión, intemperie, corrosión o peligro antes del reemplazo.
ELÉCTRICOCompatibilidad eléctrica
La señal de catálogo es Analógica. Confirme la excitación, la salida en mV/V, la impedancia, el código de colores del cableado y la entrada del indicador/transmisor.
04 / 06Notas de instalaciónUna celda de carga solo es correcta cuando el conjunto que la rodea también lo es.
La forma más segura de cotizar o reemplazar una celda de carga es verificar juntas la geometría instalada y la interfaz eléctrica. La capacidad por sí sola no es suficiente.
- Haga coincidir los orificios de montaje, el punto de carga, la rosca y la altura instalada
- Confirme la cantidad de celdas y el cableado de la caja de conexiones
- Confirme el material y el grado de protección para el ambiente
- Confirme la salida nominal, la excitación y la impedancia de entrada/salida
- Conserve las hojas de datos, fotos y números de parte antiguos junto con el registro de servicio
05 / 06Datos técnicosAtributos de catálogo de esta celda de carga.
Material Acero inoxidable (sello soldado) Protección IP68 Señal Analógica Fabricante Vishay-Revere Número de parte del fabricante 00CSP-200E-A1-01X Capacidad nominal 200K lb Capacidad en libras 200,000 lb Sellado Sello soldado Aprobación NTEP Salida nominal 2 mV/V Excitación recomendada 5–10 VDC Excitación máxima 15 VDC Impedancia de entrada 450 ± 4.5 Ω Impedancia de salida 480 ± 4.8 Ω Resistencia de aislamiento 5000 MΩ Error combinado ≤ ±0.02 %FS (NTEP) No repetibilidad ≤ ±0.01 %FS Sobrecarga segura 150 %FS Temperatura de operación −18 a +65 °C Sensibilidad de salida 2 mV/V Temperatura compensada −10 a +40 °C 06 / 06Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Producto Código de pedido Revere CSP-200Klb 00CSP-200E-A1-01X Celda de Carga de Compresión 12082 ¿Es suficiente el SKU para confirmar el reemplazo?
No. Use el SKU como código de pedido y luego confirme el modelo, la capacidad, las dimensiones, el cableado, la señal y el ambiente.
¿Qué pasa si algunos atributos del catálogo están en blanco?
Trate los atributos en blanco como elementos a confirmar antes de realizar el pedido. La descripción solo utiliza los datos de catálogo disponibles y una guía de aplicación conservadora.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.

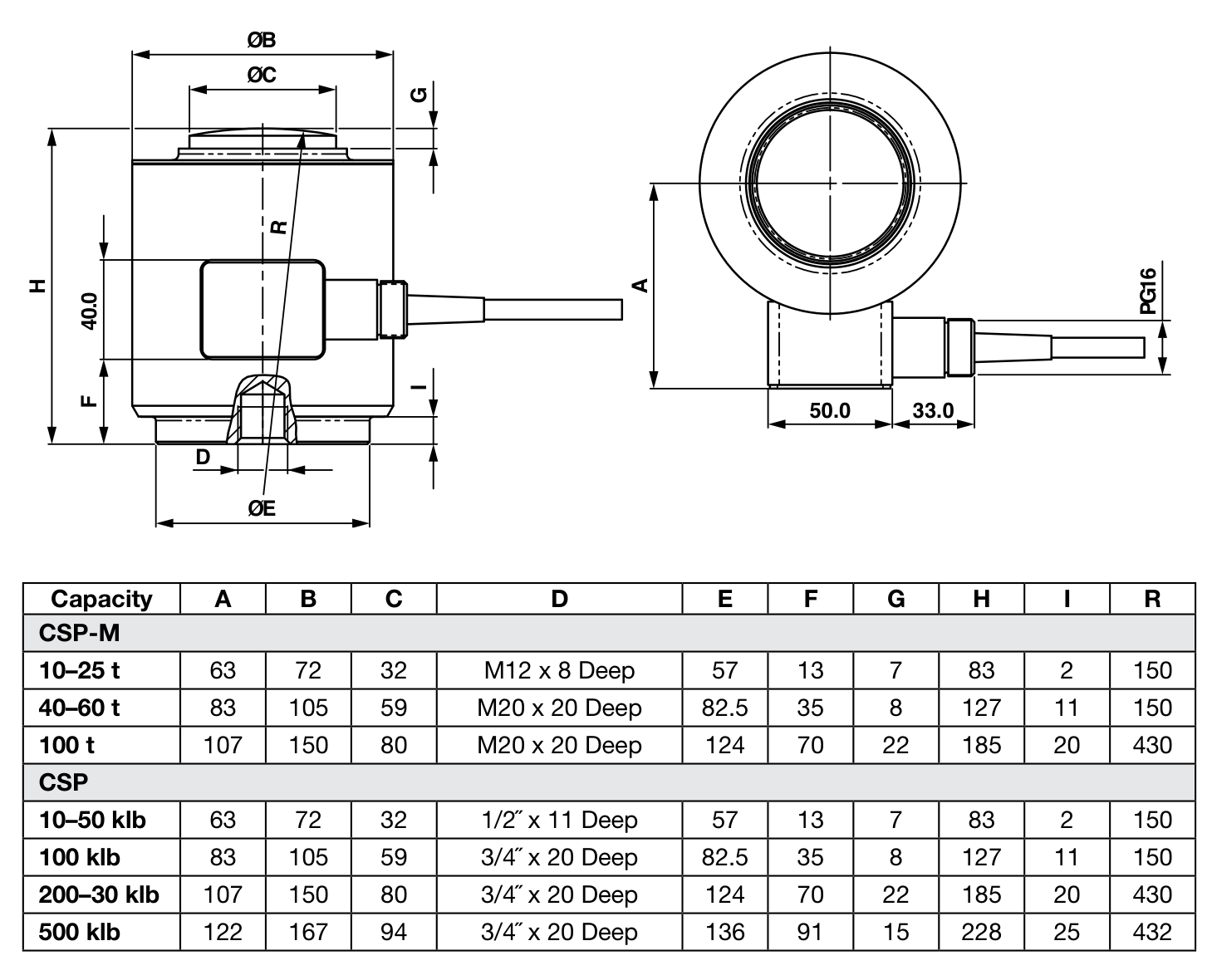

DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos del fabricante Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta de la celda de carga anterior, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos si 12082 es el ajuste correcto.
Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305 Signal Analog Clase de Protección IP68 Material Stainless Steel Combined error ≤ ±0.02 %FS (NTEP) Compensated temp range −10 to +40 °C Input impedance 450 ± 4.5 Ω Insulation resistance 5000 MΩ Internal Battery -- Maximum excitation 15 VDC Maximum safe overload 150 %FS Non-repeatability ≤ ±0.01 %FS NTEP/OIML NTEP Operating temp range −18 to +65 °C Output impedance 480 ± 4.8 Ω Rated capacity 200K lb Rated output 2 mV/V Recommended excitation 5–10 VDC Fabricante Vishay-Revere Sealing Welded Seal Interchangeable Zemic BM14A Manufacturer's Part Number 00CSP-200E-A1-01X Approval NTEP Short name Celda de carga de compresión CSP-200Klb 00CSP-200E-A1-01X Hero chips IP68; Acero inoxidable; Señal analógica; NTEP
