HPS Single Point Load Cell · 6 kg · 00HPS-006K-3S-02FRevere HPS-6kg 00HPS-006K-3S-02F Celda de Carga de Punto Único
- Descripcion
- Informacion adicional
- 01 / 06Celdas de carga de punto único
Celdas de carga de punto único para reemplazo con ajuste confirmado y construcción de básculas.
La Revere HPS-6kg 00HPS-006K-3S-02F Celda de Carga de Punto Único es una celda de carga de punto único con capacidad de 6 kg. Utilícela como componente de reemplazo o para una construcción nueva solo después de confirmar la capacidad, las dimensiones, el material, el grado de sellado, la señal eléctrica y el cableado contra el conjunto de la báscula. El catálogo identifica al fabricante como Vishay-Revere y el modelo / número de parte como 00HPS-006K-3S-02F.
6 kgCapacidad nominalAcero inoxidable 1.4542MaterialIP66 e IP68ProtecciónAnalógicaSeñal02 / 06Ajuste de aplicaciónDónde encaja esta celda de carga.
Las celdas de punto único se seleccionan según el tamaño de la plataforma, el comportamiento ante cargas descentradas, la capacidad, el material y los requisitos de aprobación.
01Plataformas de mostrador y comercio minorista
Ideal para básculas compactas donde una sola celda soporta toda la plataforma.
plataforma02Básculas contadoras y de precio
Una opción común para estaciones de pesaje pequeñas que necesitan repetibilidad bajo cargas descentradas.
báscula de mostrador03Trabajos de reemplazo
Confirme el tamaño máximo de la plataforma y el patrón de montaje antes de reemplazar otra marca.
retroadaptación03 / 06Ajuste mecánico y eléctricoConfirme los detalles antes del reemplazo.
CAPACIDADCapacidad y trayectoria de carga
Confirme los 6 kg contra la carga muerta, la carga viva, el impacto y la distribución de carga.
MECÁNICOAjuste mecánico
Verifique el patrón de montaje, la altura instalada, el punto de carga, la salida del cable y la geometría de la plataforma o el recipiente antes de realizar el pedido.
AMBIENTEAmbiente
La protección de catálogo es IP66 e IP68. Verifique la exposición a lavado, intemperie, corrosión o riesgo antes del reemplazo.
ELÉCTRICOCompatibilidad eléctrica
La señal de catálogo es Analógica. Confirme la excitación, la salida en mV/V, la impedancia, el código de colores del cableado y la entrada del indicador/transmisor.
04 / 06Notas de instalaciónUna celda de carga solo es correcta cuando el conjunto que la rodea también lo es.
La forma más segura de cotizar o reemplazar una celda de carga es verificar juntas la geometría instalada y la interfaz eléctrica. La capacidad por sí sola no es suficiente.
- Haga coincidir los orificios de montaje, el punto de carga, la rosca y la altura instalada
- Confirme la cantidad de celdas y el cableado de la caja de conexiones
- Confirme el material y el grado de protección para el ambiente
- Confirme la salida nominal, la excitación y la impedancia de entrada/salida
- Conserve las hojas de datos, fotos y números de parte antiguos junto con el registro de servicio
05 / 06Datos técnicosAtributos de catálogo de esta celda de carga.
Material Acero inoxidable 1.4542 Protección IP66 e IP68 Señal Analógica Longitud del cable 7 m Fabricante Vishay-Revere Número de parte del fabricante 00HPS-006K-3S-02F Capacidad nominal 6 kg Peso de capacidad 6 kg Sellado Sello soldado Aprobación OIML R60 C3 Tamaño máximo de plataforma 350 x 350 mm Rosca Rosca métrica Salida nominal 2.0 mV/V Excitación recomendada 5 a 12 V Excitación máxima 15 V Impedancia de entrada 400 ± 6 Ω Impedancia de salida 350 ± 7 Ω Resistencia de aislamiento ≥ 5000 MΩ Error combinado ≤ ±0.0200 %FSO (C3) No repetibilidad ≤ ±0.0100 %FSO Error de fluencia ≤ ±0.0245 % / 30 min (C3) Sobrecarga segura 150 %Emax Sobrecarga última 300 %Emax Temperatura de operación −40 a +80 °C Sensibilidad de salida 2.0 mV/V Balance de cero ± 1.0 %FSO Temperatura compensada −10 a +40 °C Temperatura de almacenamiento −40 a +90 °C Carga lateral segura 100 %Emax 06 / 06Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Producto Código de pedido Revere HPS-6kg 00HPS-006K-3S-02F Celda de Carga de Punto Único 00HPS-006K-3S-02F ¿Es suficiente el SKU para confirmar el reemplazo?
No. Use el SKU como código de pedido y luego confirme el modelo, la capacidad, las dimensiones, el cableado, la señal y el ambiente.
¿Qué pasa si algunos atributos del catálogo están en blanco?
Trate los atributos en blanco como elementos a confirmar antes de realizar el pedido. La descripción solo utiliza los datos de catálogo disponibles y una guía de aplicación conservadora.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.

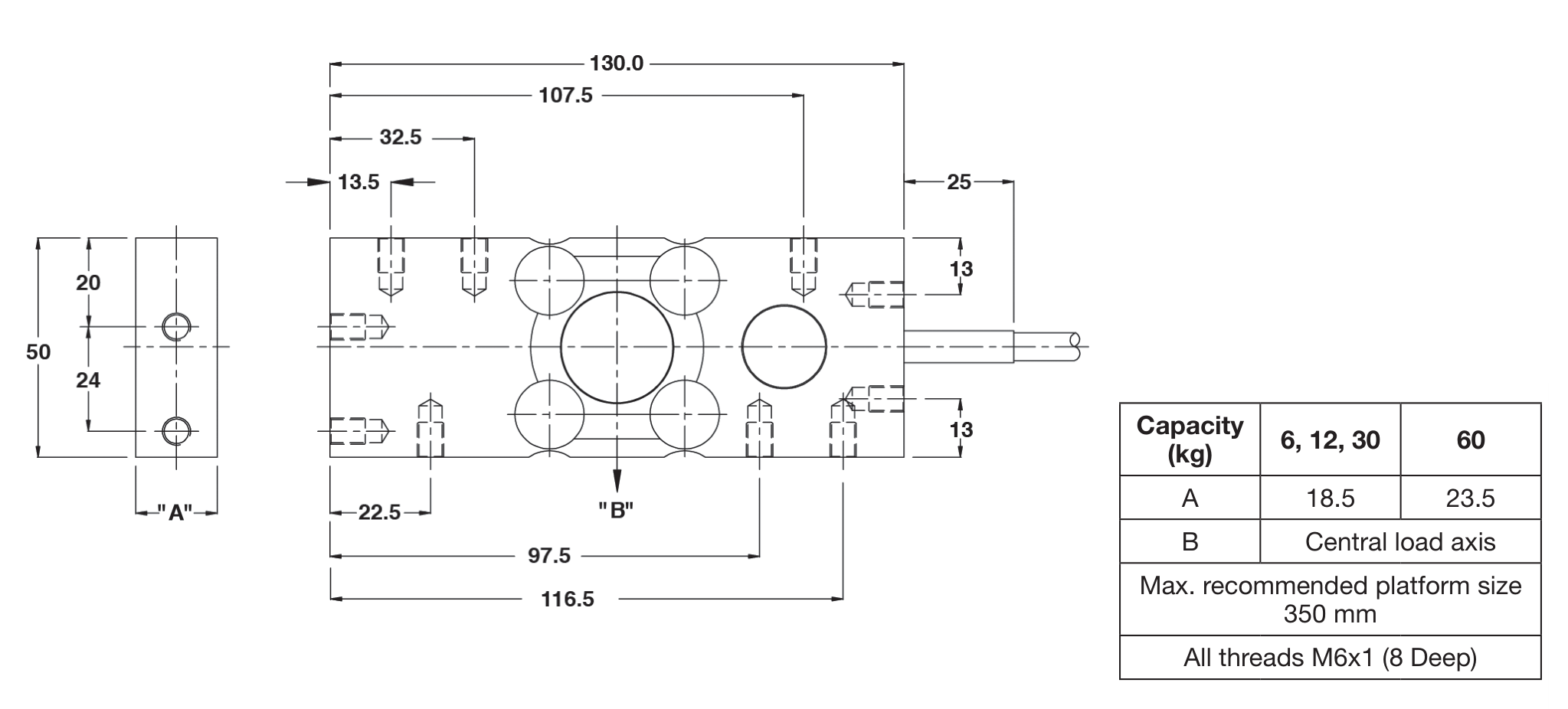

DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos del fabricante Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta de la celda de carga anterior, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos si 00HPS-006K-3S-02F es la opción correcta.
Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305 Signal Analog Clase de Protección IP68 Material Stainless Steel Combined error ≤ ±0.0200 %FSO (C3) Compensated temp range −10 to +40 °C Creep error 20mins ≤ ±0.0245 % / 30 min (C3) Input impedance 400 ± 6 Ω Insulation resistance ≥ 5000 MΩ Internal Battery -- Maximum excitation 15 V Maximum safe overload 150 %Emax Max platform size 350 x 350 mm Non-repeatability ≤ ±0.0100 %FSO Operating temp range −40 to +80 °C Output impedance 350 ± 7 Ω Rated capacity 6 kg Rated output 2.0 mV/V Rated output tolerance ± 0.2 %mV/V Recommended excitation 5 to 12 V Safe sideload 100 %Emax Storage temp range −40 to +90 °C Ultimate central overload 300 %Emax Zero balance ± 1.0 %FSO Fabricante Vishay-Revere Metraje del cable 7 m Thread - Clevis Metric Thread Sealing Welded Seal Manufacturer's Part Number 00HPS-006K-3S-02F Approval OIML R60 C3 Short name HPS Single Point Load Cell · 6 kg · 00HPS-006K-3S-02F Hero chips IP68; Acero inoxidable; Señal analógica; OIML R60 C3; Cable de 7 m
