Celda de carga tipo S 9363-50lb 09363-050L-D3-02FRevere 9363-50lb 09363-050L-D3-02F Celda de Carga Tipo S (Tensión/Compresión)
- Descripcion
- Informacion adicional
- 01 / 06Celdas de carga tipo S de tensión/compresión
Celdas de carga tipo S de tensión/compresión para reemplazo con ajuste confirmado y construcción de básculas.
La Revere 9363-50lb 09363-050L-D3-02F Celda de Carga Tipo S (Tensión/Compresión) es una celda de carga tipo S de tensión/compresión con capacidad nominal de 50 lb. Utilícela como componente de reemplazo o para la construcción de una báscula nueva solo después de confirmar la capacidad, las dimensiones, el material, la clasificación de sellado, la señal eléctrica y el cableado contra el conjunto de la báscula. El catálogo identifica al fabricante como Vishay-Revere y el modelo / número de parte como 09363-050L-D3-02F.
50 lbCapacidad nominalAcero inoxidableMaterialIP67ProtecciónAnalógicaSeñal02 / 06Ajuste de aplicaciónDónde encaja esta celda de carga.
Las celdas tipo S se utilizan en aplicaciones de fuerza suspendida, de tensión y en línea, donde la trayectoria de la fuerza debe permanecer centrada.
01Básculas colgantes
La geometría tipo S es adecuada para pesaje suspendido con grilletes, terminales de varilla o herrajes de tensión.
tensión02Medición de fuerza
Útil cuando el sistema mide tracción, compresión o fuerza bidireccional.
fuerza03Trabajos de modernización
Verifique la rosca, la capacidad, el material y el cableado antes de sustituir una viga tipo S existente.
reemplazo03 / 06Ajuste mecánico y eléctricoConfirme los detalles antes del reemplazo.
CAPACIDADCapacidad y trayectoria de carga
Confirme 50 lb frente a la carga muerta, la carga viva, el impacto y la distribución de la carga.
MECÁNICOAjuste mecánico
Verifique el patrón de montaje, la altura instalada, el punto de carga, la salida del cable y la geometría de la plataforma o el recipiente antes de realizar el pedido.
AMBIENTEAmbiente
La protección de catálogo es IP67. Verifique la exposición a lavado, intemperie, corrosión o riesgo antes del reemplazo.
ELÉCTRICOCompatibilidad eléctrica
La señal de catálogo es Analógica. Confirme la excitación, la salida en mV/V, la impedancia, el código de colores del cableado y la entrada del indicador/transmisor.
04 / 06Notas de instalaciónUna celda de carga solo es correcta cuando el conjunto que la rodea también lo es.
La forma más segura de cotizar o reemplazar una celda de carga es verificar juntas la geometría instalada y la interfaz eléctrica. La capacidad por sí sola no es suficiente.
- Haga coincidir los orificios de montaje, el punto de carga, la rosca y la altura instalada
- Confirme la cantidad de celdas y el cableado de la caja de conexiones
- Confirme el material y el grado de protección para el ambiente
- Confirme la salida nominal, la excitación y la impedancia de entrada/salida
- Conserve las hojas de datos, fotos y números de parte antiguos junto con el registro de servicio
05 / 06Datos técnicosAtributos de catálogo de esta celda de carga.
Material Acero inoxidable Protección IP67 Señal Analógica Longitud del cable 20.5 ft / 6.25 m Fabricante Vishay-Revere Número de parte del fabricante 09363-050L-D3-02F Capacidad nominal 50 lb Capacidad 50 lb Capacidad en libras 50 lb Sellado Cubierta Aprobación OIML R60 C3 · NTEP Clase IIIL Rosca Unified National Salida nominal 3.0 mV/V Excitación recomendada 5 a 12 V Excitación máxima 15 V Impedancia de entrada 390 ± 15 Ω Impedancia de salida 350 ± 3.5 Ω Resistencia de aislamiento ≥ 5000 MΩ Error combinado ≤ ±0.0200 %FSO (C3) No repetibilidad ≤ ±0.0100 %FSO Sobrecarga segura 150 %Emax Sobrecarga última 250 %Emax Temperatura de operación −40 a +80 °C Sensibilidad de salida 3.0 mV/V Balance de cero ± 1.0 %FSO Temperatura compensada −10 a +40 °C 06 / 06Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Producto Código de pedido Revere 9363-50lb 09363-050L-D3-02F Celda de Carga Tipo S (Tensión/Compresión) 12361 ¿Es suficiente el SKU para confirmar el reemplazo?
No. Use el SKU como código de pedido y luego confirme el modelo, la capacidad, las dimensiones, el cableado, la señal y el ambiente.
¿Qué pasa si algunos atributos del catálogo están en blanco?
Trate los atributos en blanco como elementos a confirmar antes de realizar el pedido. La descripción solo utiliza los datos de catálogo disponibles y una guía de aplicación conservadora.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.

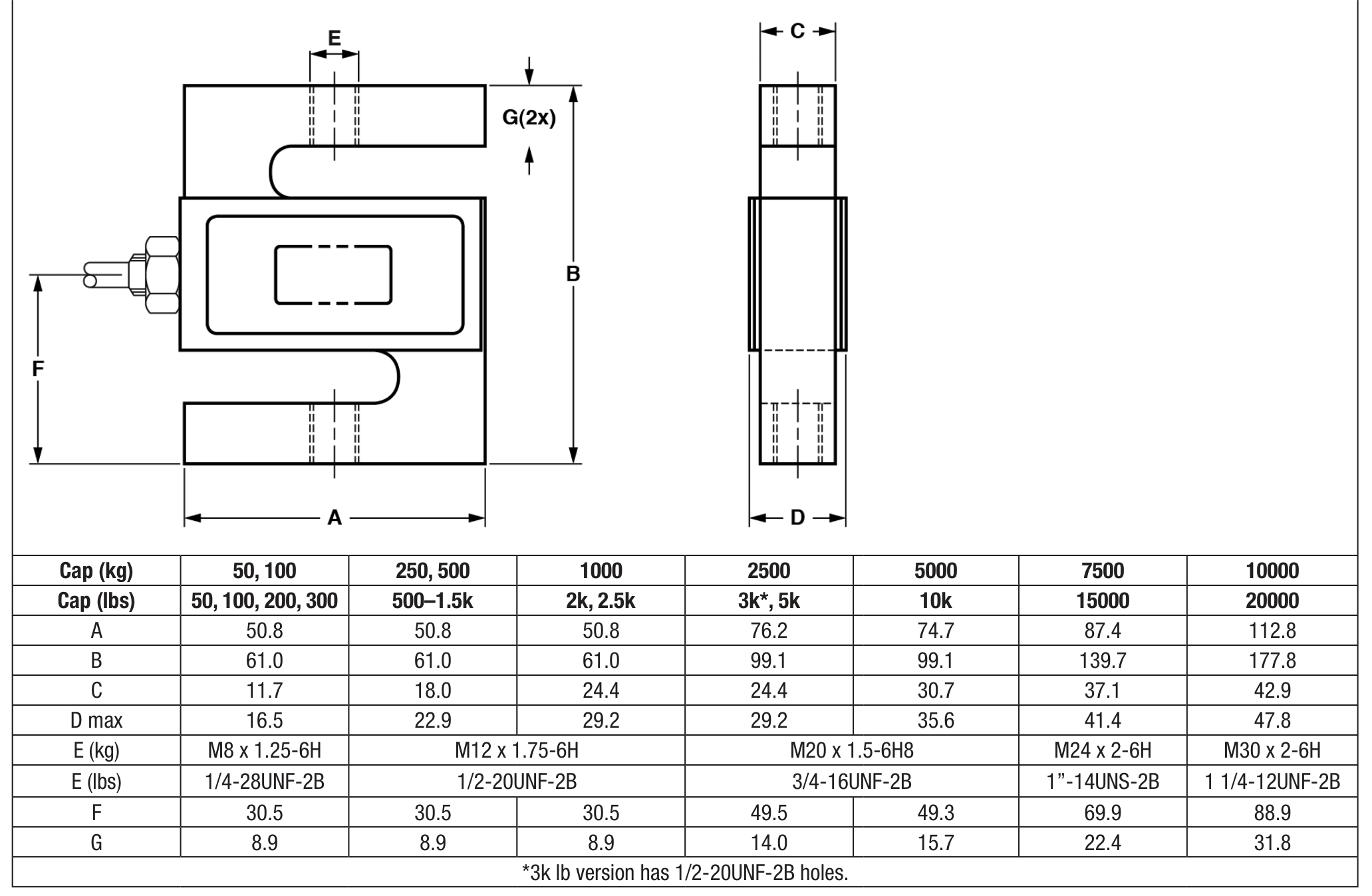

DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos del fabricante Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta de la celda de carga antigua, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos si el 12361 es el ajuste correcto.
Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305 Signal Analog Clase de Protección IP67 Material Stainless Steel Combined error ≤ ±0.0200 %FSO (C3) Compensated temp range −10 to +40 °C Input impedance 390 ± 15 Ω Insulation resistance ≥ 5000 MΩ Internal Battery -- Maximum excitation 15 V Maximum safe overload 150 %Emax Non-repeatability ≤ ±0.0100 %FSO Operating temp range −40 to +80 °C Output impedance 350 ± 3.5 Ω Rated capacity 50 lb Rated output 3.0 mV/V Recommended excitation 5 to 12 V Ultimate central overload 250 %Emax Zero balance ± 1.0 %FSO Fabricante Vishay-Revere Capacidad 50 lb Metraje del cable 20.5 ft / 6.25 m Thread - Clevis Unified National Sealing Covered Interchangeable Zemic B3G Manufacturer's Part Number 09363-050L-D3-02F Approval OIML R60 C3 Short name Celda de carga tipo S 9363-50lb 09363-050L-D3-02F Hero chips 50 lb; IP67; Acero inoxidable; Señal analógica; OIML R60 C3
