Celda de carga de doble viga a cortante B9F-75K lb N10Celda de carga de doble viga a cortante Zemic B9F de 75000 lb (B9F-N10-75K-9B)
- Descripcion
- Informacion adicional
- 01 / 03Celda de carga de doble viga a cortante
Celda de carga de doble viga a cortante para reemplazo de ajuste confirmado y construcciones de básculas.
La Zemic B9F-N10-75K-9B es la Zemic B9F de 75000 lb de capacidad, una celda de carga de doble viga a cortante, encapsulada con adhesivo en su interior, resistente al aceite, al agua y a gases y medios corrosivos, para básculas camioneras, básculas de tolva, básculas de vía y otros equipos electrónicos de pesaje, fabricada en acero inoxidable con protección de ingreso IP67. Este modelo es NTEP Clase III L 10000.
75000 lbCapacidad nominalAcero inoxidableMaterialIP67Protección02 / 03Datos técnicosEspecificaciones verificadas para este SKU.
Fabricante Zemic Número de parte del fabricante B9F-N10-75K-9B Capacidad 75000 lb Aprobación NTEP Clase III L 10000 Rendimiento nominal 3.0 ± 0.003 mV/V Dimensiones 215.9 × 49.53 × 76.12 mm Material Acero inoxidable, encapsulado con adhesivo en su interior, viga doble a cortante Protección IP67 Señal Analógica Resistencia de entrada 700 ± 7 Ω Resistencia de salida 703 ± 4 Ω Resistencia de aislamiento ≥ 5000 MΩ @ 50 VCC Balance de cero 1.0 %FS Temperatura compensada −10 a +40 °C Temperatura de funcionamiento −35 a +65 °C Excitación recomendada 5 a 12 VCC Excitación máxima 18 VCC Sobrecarga segura 150 %FS Sobrecarga última 300 %FS Cable Blindado de 4 conductores, 9 m, 5 mm de diámetro, conector de cable 1/2-14NPT Cableado Entrada (+) rojo, Entrada (−) negro, Salida (+) verde, Salida (−) blanco Clase de precisión N10 (NTEP Clase III L, 10000 divisiones) Intervalos máximos de verificación (nmax) 10000 Montaje Doble extremo: 2 × muñones de Ø50.8 mm (Ø44.45 mm en la ranura); muesca central superior R12.7 mm 03 / 03Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Producto Código de pedido Celda de carga de doble viga a cortante Zemic B9F de 75000 lb (B9F-N10-75K-9B) 24232 ¿Es suficiente el SKU para confirmar el reemplazo?
Use el SKU y el número de parte del fabricante anteriores como código de pedido, y luego confirme el cableado, la señal y el entorno con WeightechUSA antes de pedir.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.
Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta de la celda de carga antigua, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos el número de parte del fabricante y el ajuste.
Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305TABLA DE CAPACIDADESOtras capacidades B9F.

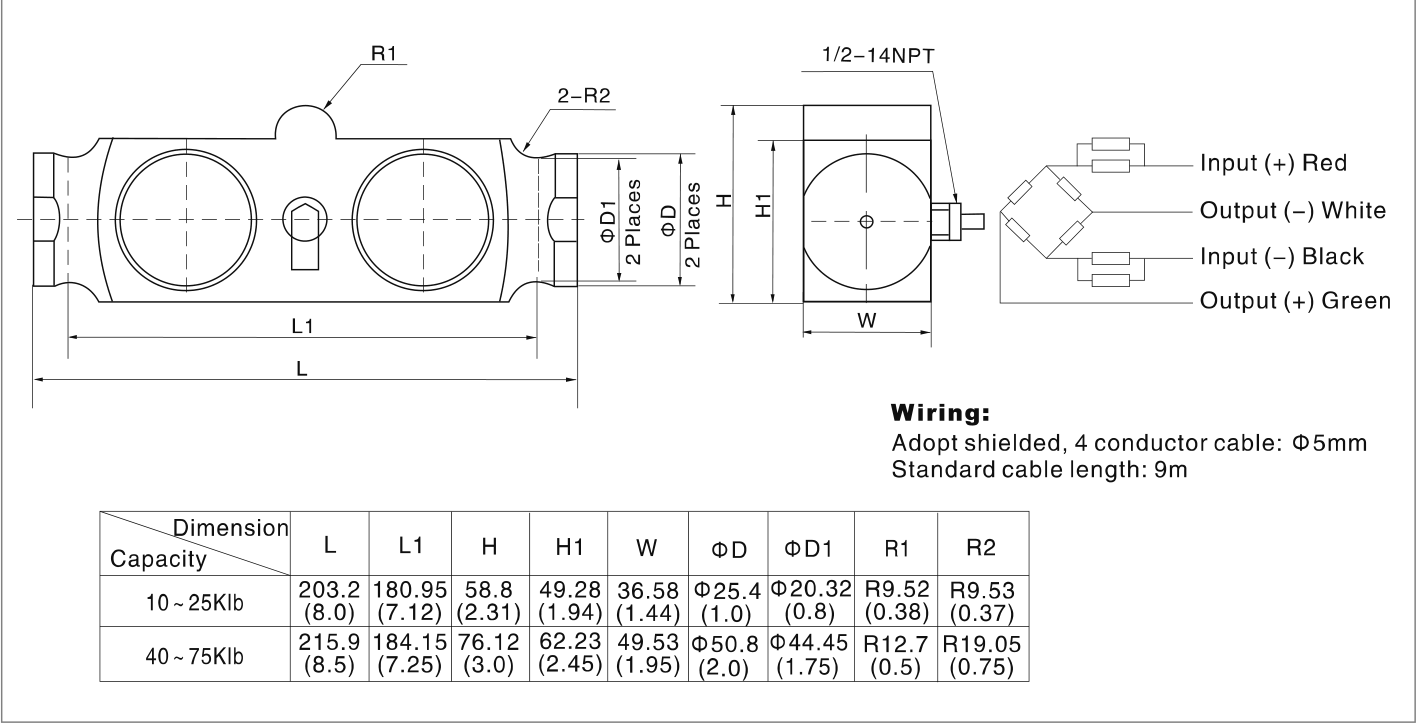

Capacidad Número de parte del fabricante SKU Aprobación Precio 10000 lb B9F-N10-10K-9B 24224 NTEP Clase III L 10000 $886.00 15000 lb B9F-N10-15K-9B 24225 NTEP Clase III L 10000 $886.00 20000 lb B9F-N10-20K-9B 24226 NTEP Clase III L 10000 $886.00 25000 lb B9F-N10-25K-9B 24227 NTEP Clase III L 10000 $886.00 40000 lb B9F-N10-40K-9B 24229 NTEP Clase III L 10000 $1,012.00 50000 lb B9F-N10-50K-9B 24230 NTEP Clase III L 10000 $1,012.00 60000 lb B9F-N10-60K-9B 24231 NTEP Clase III L 10000 $1,012.00 DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos Zemic B9F Signal Analog Clase de Protección IP67 Material Stainless Steel Compensated temp range −10 to +40 °C Input impedance 700 ± 7 Ω Insulation resistance ≥ 5000 MΩ @ 50 VDC Internal Battery -- Maximum excitation 18 VDC Maximum number of intervals 10000 nLC Maximum safe overload 150 %FS Operating temp range −35 to +65 °C Output impedance 703 ± 4 Ω Rated capacity 75000 lb Rated output 3.0 ± 0.003 mV/V Recommended excitation 5 ~ 12 VDC Ultimate central overload 300 %FS Zero balance 1.0 %FS Fabricante Zemic Accuracy N10 Number of Wires 4 wires Manufacturer's Part Number B9F-N10-75K-9B Approval NTEP Short name Celda de carga de doble viga a cortante B9F-75K lb N10 Hero chips IP67; Acero inoxidable; Señal analógica; NTEP Clase III L 10000; 4 hilos
