Celda de carga de compresión DHM14HZemic DHM14H Celda de carga de compresión
- Descripcion
- Informacion adicional
- 01 / 07Celdas de carga de compresión, bote (canister), columna basculante y torsión anular
Celdas de carga de compresión, bote (canister), columna basculante y torsión anular para reemplazo con ajuste confirmado y construcción de básculas.
La Zemic DHM14H Celda de carga de compresión es una celda de carga de compresión, bote (canister), columna basculante o torsión anular. Utilícela como componente de reemplazo o de construcción nueva solo después de confirmar la capacidad, las dimensiones, el material, la clasificación de sellado, la señal eléctrica y el cableado frente al conjunto de la báscula. El catálogo identifica al fabricante como Zemic y el modelo / número de parte como Zemic-DHM14H.
CapacidadConfirmar según la aplicaciónAcero de aleación niqueladoMaterialIP68ProtecciónDigitalSeñal02 / 07Ajuste de aplicaciónDónde encaja esta celda de carga.
Las celdas de compresión abarcan el pesaje tipo bote, columna basculante, torsión anular y disco para tanques, silos, básculas camioneras y sistemas de alta capacidad.
01Básculas camioneras y de tanques
La geometría de compresión es común en el pesaje de vehículos y recipientes de alta capacidad.
compresión02Servicio a la intemperie y con lavado a presión
El material y el grado de sellado son importantes porque las celdas de compresión suelen instalarse debajo de estructuras.
entorno03Precisión dependiente del montaje
Los detalles de copa, montaje, elevación (lift-off) y carga lateral deben confirmarse con la celda.
montaje03 / 07Ajuste mecánico y eléctricoConfirme los detalles antes del reemplazo.
CAPACIDADCapacidad y trayectoria de carga
Confirme la capacidad nominal contra la carga muerta, la carga viva, el impacto y la distribución de carga.
MECÁNICOAjuste mecánico
Verifique el patrón de montaje, la altura instalada, el punto de carga, la salida del cable y la geometría de la plataforma o el recipiente antes de realizar el pedido.
AMBIENTEAmbiente
La protección según catálogo es IP68. Verifique la exposición a lavado a presión, intemperie, corrosión o peligro antes del reemplazo.
ELÉCTRICOCompatibilidad eléctrica
La señal según catálogo es digital. Confirme la excitación, la salida en mV/V, la impedancia, el código de colores del cableado y la entrada del indicador/transmisor.
04 / 07Notas de instalaciónUna celda de carga solo es correcta cuando el conjunto que la rodea también lo es.
La forma más segura de cotizar o reemplazar una celda de carga es verificar juntas la geometría instalada y la interfaz eléctrica. La capacidad por sí sola no es suficiente.
- Haga coincidir los orificios de montaje, el punto de carga, la rosca y la altura instalada
- Confirme la cantidad de celdas y el cableado de la caja de conexiones
- Confirme el material y el grado de protección para el ambiente
- Confirme la salida nominal, la excitación y la impedancia de entrada/salida
- Conserve las hojas de datos, fotos y números de parte antiguos junto con el registro de servicio
05 / 07Dimensiones y conexionesUse las imágenes disponibles para confirmar el envolvente mecánico y la conexión del cable.

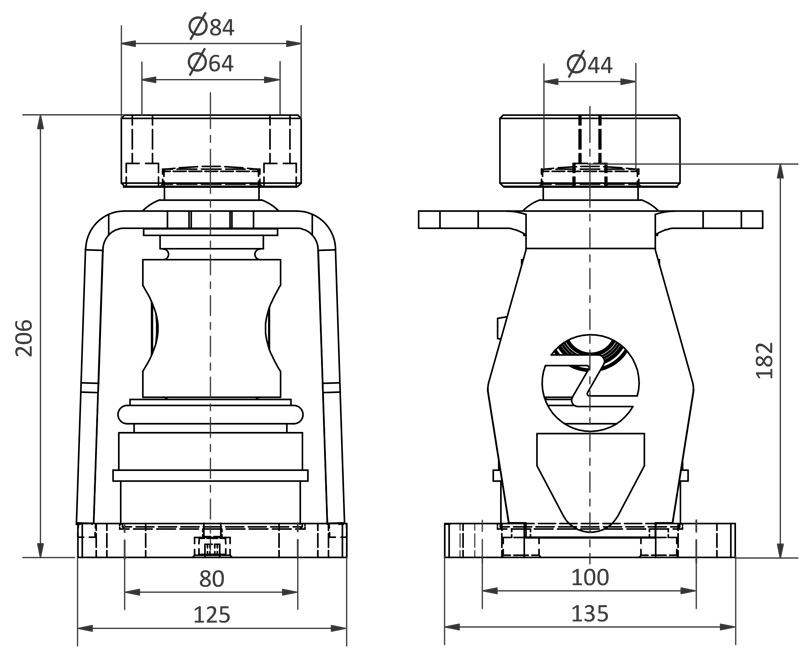

Referencia de dimensiones 06 / 07Datos técnicosAtributos de catálogo de esta celda de carga.
Material Acero de aleación niquelado Protección IP68 Señal Digital Longitud del cable 20 m Fabricante Zemic Precisión C3 - OIML R76 Salida nominal 1000000 ± 1000 conteos Excitación recomendada 9 to 36 V Sobrecarga segura 120 %FS 07 / 07Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Producto Código de pedido Número de parte del fabricante SKU Zemic DHM14H Celda de carga de compresión Zemic-DHM14H DHM14HD20-C3-40t 14026 ¿Es suficiente el SKU para confirmar el reemplazo?
No. Use el SKU como código de pedido y luego confirme el modelo, la capacidad, las dimensiones, el cableado, la señal y el ambiente.
¿Qué pasa si algunos atributos del catálogo están en blanco?
Trate los atributos en blanco como elementos a confirmar antes de realizar el pedido. La descripción solo utiliza los datos de catálogo disponibles y una guía de aplicación conservadora.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.
Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta de la celda de carga anterior, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos si Zemic-DHM14H es el ajuste correcto.
Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305 Signal Digital Clase de Protección IP68 Material Nickel Plated Alloy Steel Communication interface RS485 Creep error 30 mins ± 0.025 Internal Battery -- Maximum safe overload 120 %FS Rated output 1000000 ± 1000 Counts Recommended excitation 9 to 36 V Fabricante Zemic Metraje del cable 20 m Accuracy C3 - OIML R76 Repeatability ± 0.02 Zero Output ± 500 counts Short name Celda de carga de compresión DHM14H Hero chips 40,000 kg; IP68; Acero aleado niquelado; Señal digital; Cable de 20 m
