Celda de carga tipo S H3-2.5K lb N10Celda de carga tipo S Zemic H3 de 2500 lb (H3-N10-2.5K-6YB)
- Descripcion
- Informacion adicional
- 01 / 03Celda de carga tipo S
Celda de carga tipo S para reemplazo de ajuste confirmado y construcciones de básculas.

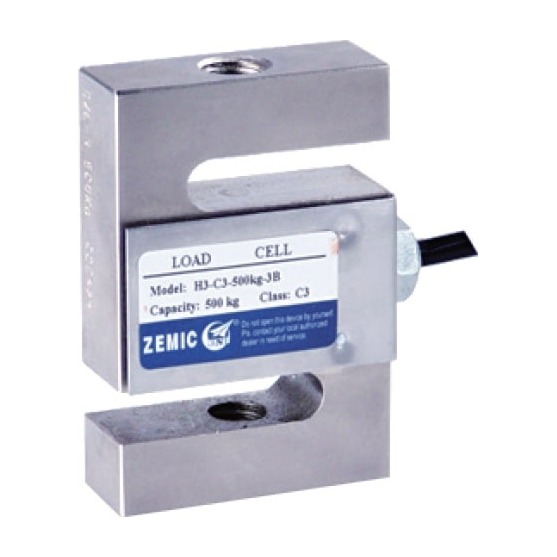

La Zemic H3-N10-2.5K-6YB es la Zemic H3 de 2500 lb de capacidad, una celda de carga de viga en S para carga a tensión o compresión, sellada con adhesivo en su interior, para básculas de grúa, conversión de básculas mecánicas, básculas de tolva y otros equipos electrónicos de pesaje, fabricada en acero aleado con protección de ingreso IP67. Este modelo es NTEP Clase III L 10000.
2500 lbCapacidad nominalAcero aleadoMaterialIP67Protección02 / 03Datos técnicosEspecificaciones verificadas para este SKU.
Fabricante Zemic Número de parte del fabricante H3-N10-2.5K-6YB Capacidad 2500 lb Aprobación NTEP Clase III L 10000 Rendimiento nominal 3.0 ± 0.008 mV/V Dimensiones 63.5 × 28.6 × 50.8 mm Material Acero aleado, sellado con adhesivo en su interior, viga en S Protección IP67 Señal Analógica Resistencia de entrada 350 ± 3.5 Ω Resistencia de salida 351 ± 2.0 Ω Resistencia de aislamiento ≥ 5000 MΩ @ 50 VCC Balance de cero 1.0 %FS Temperatura compensada −10 a +40 °C Temperatura de funcionamiento −35 a +65 °C Excitación recomendada 5 a 12 VCC Excitación máxima 18 VCC Sobrecarga segura 150 %FS Sobrecarga última 300 %FS Cable Blindado de 4 conductores, 6 m, 5 mm de diámetro Cableado Entrada (+) rojo, Entrada (−) negro, Salida (+) verde, Salida (−) blanco Clase de precisión N10 (NTEP Clase III L) Intervalos máximos de verificación (nmax) 10000 Intervalo mínimo de verificación (vmin) Emax/50000 Certificados Certificado de Conformidad NTEP 06-099A1 Montaje 2 × agujeros roscados 1/2-20UNF 03 / 03Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Producto Código de pedido Celda de carga tipo S Zemic H3 de 2500 lb (H3-N10-2.5K-6YB) 24130 ¿Es suficiente el SKU para confirmar el reemplazo?
Use el SKU y el número de parte del fabricante anteriores como código de pedido, y luego confirme el cableado, la señal y el entorno con WeightechUSA antes de pedir.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.
Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta de la celda de carga antigua, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos el número de parte del fabricante y el ajuste.
Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305TABLA DE CAPACIDADESOtras capacidades H3.

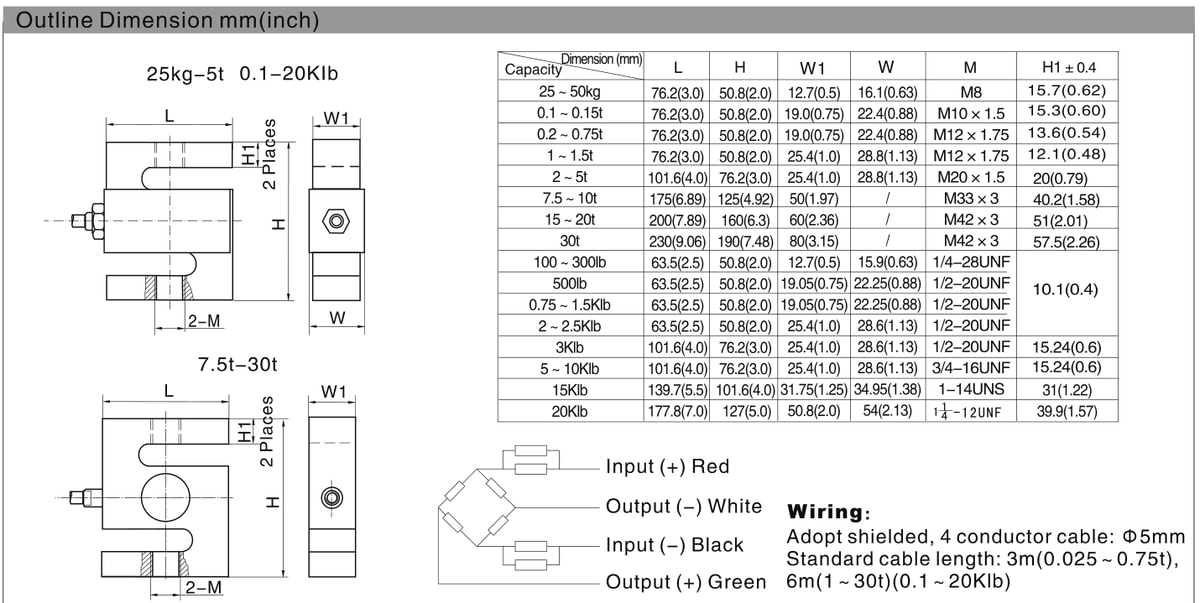

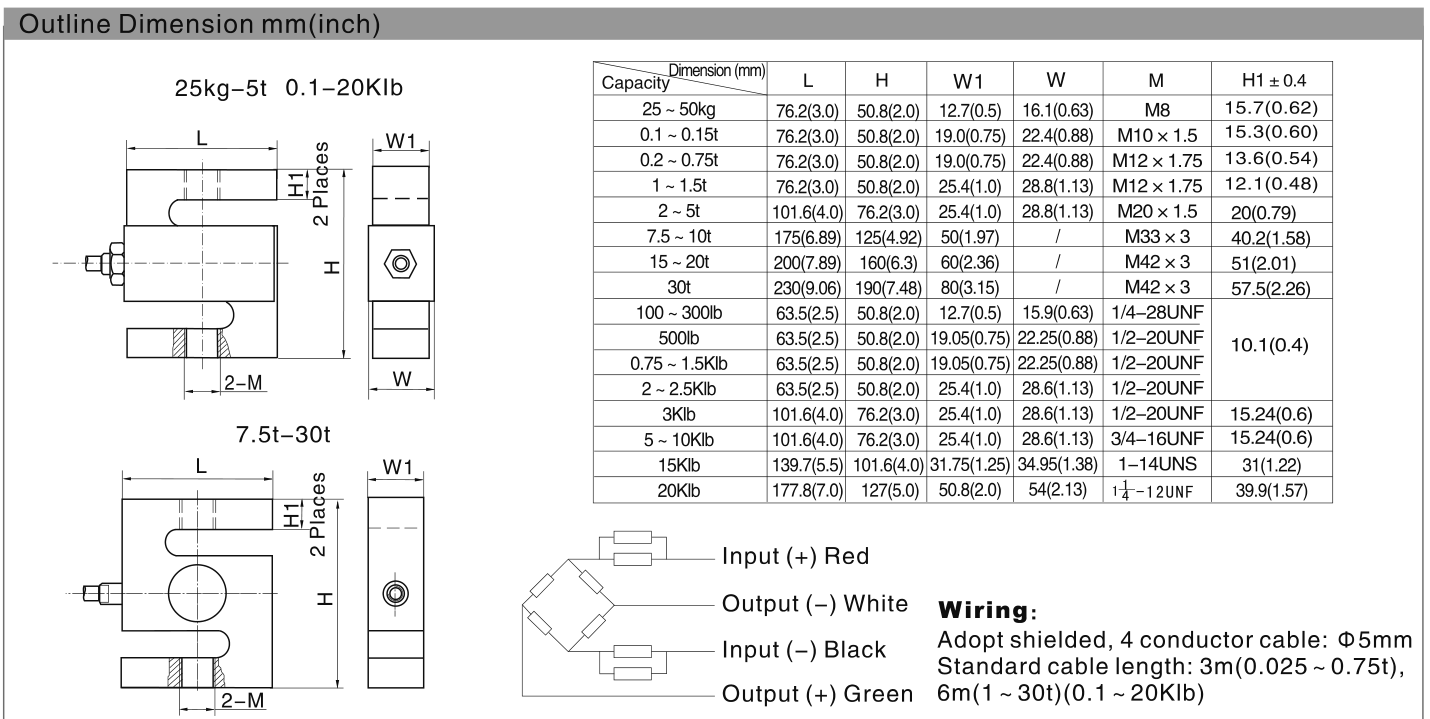

Capacidad Número de parte del fabricante SKU Aprobación Precio 3000 lb H3-N10-3K-6YB 24131 NTEP Clase III L 10000 $239.00 10000 lb H3-N10-10K-6YB 24132 NTEP Clase III L 10000 $279.00 15000 lb H3-N10-15K-6YB 24133 NTEP Clase III L 10000 $439.00 DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos Zemic H3 Signal Analog Clase de Protección IP67 Material Alloy Steel Compensated temp range −10 to +40 °C Input impedance 350 ± 3.5 Ω Insulation resistance ≥ 5000 MΩ @ 50 VDC Internal Battery -- Maximum excitation 18 VDC Maximum number of intervals 10000 nLC Maximum safe overload 150 %FS Operating temp range −35 to +65 °C Output impedance 351 ± 2.0 Ω Rated capacity 2500 lb Rated output 3.0 ± 0.008 mV/V Recommended excitation 5 ~ 12 VDC Ultimate central overload 300 %FS Zero balance 1.0 %FS Fabricante Zemic Accuracy N10 Number of Wires 4 wires Manufacturer's Part Number H3-N10-2.5K-6YB Approval NTEP Short name Celda de carga tipo S H3-2.5K lb N10 Hero chips IP67; Acero aleado; Señal analógica; NTEP Clase III L 10000; 4 hilos
