Celda de carga de doble viga a cortante HM9E-125K lb N10Celda de carga de doble viga a cortante Zemic HM9E de 125000 lb (HM9E-N10-125K-12B)
SKU 24291
IP68; Acero aleado niquelado; Señal analógica; NTEP Clase III L 10000; 4 hilos
878.00
- Descripcion
- Informacion adicional
- 01 / 03Celda de carga de doble viga a cortante
Celda de carga de doble viga a cortante para reemplazo de ajuste confirmado y construcciones de básculas.
La Zemic HM9E-N10-125K-12B es la Zemic HM9E de 125000 lb de capacidad, una celda de carga de doble viga a cortante de alta precisión, sellada herméticamente, para básculas camioneras, básculas de vía y otros equipos de pesaje pesado, fabricada en acero aleado niquelado con protección de ingreso IP68. Este modelo es NTEP Clase III L 10000.
125000 lbCapacidad nominalAcero aleado niqueladoMaterialIP68Protección02 / 03Datos técnicosEspecificaciones verificadas para este SKU.
Fabricante Zemic Número de parte del fabricante HM9E-N10-125K-12B Capacidad 125000 lb Aprobación NTEP Clase III L 10000 Rendimiento nominal 3.0 ± 0.003 mV/V Dimensiones 260.5 × 76 × 76.2 mm Material Acero aleado niquelado, sellado herméticamente Protección IP68 (EN 60529) Señal Analógica Resistencia de entrada 700 ± 7 Ω Resistencia de salida 703 ± 4 Ω Resistencia de aislamiento ≥ 5000 MΩ @ 50 VCC Balance de cero ≤ ±1.0 %FS Temperatura compensada −10 a +40 °C Temperatura de funcionamiento −35 a +65 °C Excitación recomendada 5 a 12 VCC Excitación máxima 18 VCC Sobrecarga segura 150 %FS Sobrecarga última 300 %FS Cable Poliuretano blindado de 4 conductores, AWG 21, Ø8.0 mm, 12 m, blindaje no conectado al elemento Cableado Excitación (+) rojo, Señal (−) blanco, Excitación (−) negro, Señal (+) verde, blindaje transparente Clase de precisión N10 (NTEP Clase III L, 10000 divisiones) Intervalos máximos de verificación (nmax) 10000 Certificados Certificado de Conformidad NTEP 10-057A1 (Clase III L, celda múltiple) Intervalo mínimo de verificación (vmin) 2.5 lb (NTEP Clase III L) Montaje 2 × extremos redondeados de Ø61 mm (cuello de Ø52.32 mm, R25.4 mm); ranura central R25.4 mm, 7 mm de profundidad 03 / 03Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Producto Código de pedido Celda de carga de doble viga a cortante Zemic HM9E de 125000 lb (HM9E-N10-125K-12B) 24291 ¿Es suficiente el SKU para confirmar el reemplazo?
Use el SKU y el número de parte del fabricante anteriores como código de pedido, y luego confirme el cableado, la señal y el entorno con WeightechUSA antes de pedir.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.
Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta de la celda de carga antigua, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos el número de parte del fabricante y el ajuste.
Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305TABLA DE CAPACIDADESOtras capacidades HM9E.

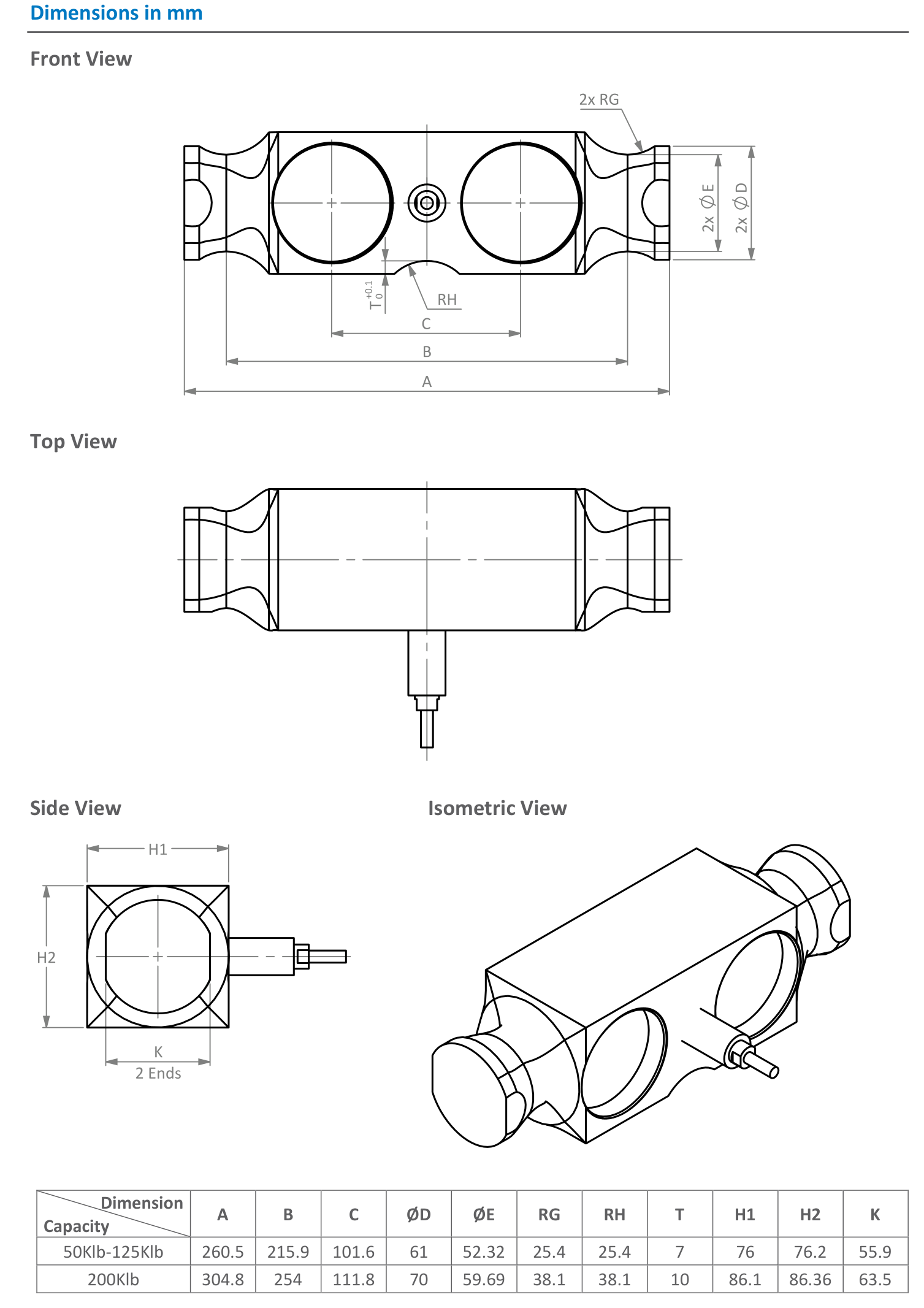

Capacidad Número de parte del fabricante SKU Aprobación Precio 50000 lb HM9E-N10-50K-12B 24288 NTEP Clase III L 10000 $878.00 65000 lb HM9E-N10-65K-12B 24289 NTEP Clase III L 10000 $878.00 100000 lb HM9E-N10-100K-12B 24290 NTEP Clase III L 10000 $878.00 200000 lb HM9E-N10-200K-12B 24292 NTEP Clase III L 10000 $1,261.00 DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos Zemic HM9E Signal Analog Clase de Protección IP68 Material Nickel-Plated Alloy Steel Compensated temp range −10 to +40 °C Input impedance 700 ± 7 Ω Insulation resistance ≥ 5000 MΩ @ 50 VDC Internal Battery -- Maximum excitation 18 VDC Maximum number of intervals 10000 nLC Maximum safe overload 150 %FS Operating temp range −35 to +65 °C Output impedance 703 ± 4 Ω Rated capacity 125000 lb Rated output 3.0 ± 0.003 mV/V Recommended excitation 5 ~ 12 VDC Ultimate central overload 300 %FS Zero balance ≤ ±1.0 %FS Fabricante Zemic Accuracy N10 Number of Wires 4 wires Manufacturer's Part Number HM9E-N10-125K-12B Approval NTEP Short name Celda de carga de doble viga a cortante HM9E-125K lb N10 Hero chips IP68; Acero aleado niquelado; Señal analógica; NTEP Clase III L 10000; 4 hilos
