Celda de carga de punto único L6H5-10kg C3Celda de carga de punto único Zemic L6H5 de 10 kg (L6H5-C3-10kg-0.5B)
SKU 24013
IP65; Aluminio; Señal analógica; OIML R60 C3; 4 hilos
71.00
- Descripcion
- Informacion adicional
- 01 / 03Celda de carga de punto único
Celda de carga de punto único para reemplazo de ajuste confirmado y construcciones de básculas.
La Zemic L6H5-C3-10kg-0.5B es la Zemic L6H5 de 10 kg de capacidad, una celda de carga de punto único de aluminio anodizado incoloro para básculas de plataforma con una o dos celdas de carga, fabricada en aluminio con protección de ingreso IP65. Este modelo es OIML R60 C3.
10 kgCapacidad nominalAluminioMaterialIP65Protección02 / 03Datos técnicosEspecificaciones verificadas para este SKU.
Fabricante Zemic Número de parte del fabricante L6H5-C3-10kg-0.5B Capacidad 10 kg Aprobación OIML R60 C3 Rendimiento nominal 2.0 ± 0.2 mV/V Dimensiones 80 × 20 × 50 mm Material Aluminio anodizado incoloro Protección IP65 (EN 60529) Señal Analógica Resistencia de entrada 406 ± 6 Ω Resistencia de salida 350 ± 3 Ω Resistencia de aislamiento ≥ 5000 MΩ @ 50 V Balance de cero ≤ ±2.0 %FS Temperatura compensada −10 a +40 °C Temperatura de funcionamiento −35 a +65 °C Excitación recomendada 5 a 12 V Excitación máxima 18 V Sobrecarga segura 120 %FS Sobrecarga última 150 %FS Corrección de esquina (carga excéntrica) ± 0.002 % de la carga por cm Cable PVC blindado de 4 conductores, AWG 26, 0.5 m, 3.8 mm de diámetro, blindaje no conectado al elemento Cableado Excitación (+) rojo, Excitación (−) negro, Señal (+) verde, Señal (−) blanco Certificados Certificado de ensayo OIML TC7839 Revisión 0; certificado de conformidad OIML R60/2000-NL1-10.23 Clase de precisión C3 (OIML R60 C3) Intervalos máximos de verificación (nmax) 3000 Intervalo mínimo de verificación (vmin) Emax/15000 Error combinado ≤ ±0.023 %FS Fluencia (30 min) ≤ ±0.0245 %FS Efecto de la temperatura en la sensibilidad ≤ ±0.017 %FS/10 °C Efecto de la temperatura en el cero ≤ ±0.020 %FS/10 °C Tamaño máximo de plataforma 200 × 200 mm Montaje 2 × agujeros roscados M8×1.25 en cada extremo (4 en total), 10 mm de profundidad; par de apriete recomendado 25 N·m 03 / 03Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Producto Código de pedido Celda de carga de punto único Zemic L6H5 de 10 kg (L6H5-C3-10kg-0.5B) 24013 ¿Es suficiente el SKU para confirmar el reemplazo?
Use el SKU y el número de parte del fabricante anteriores como código de pedido, y luego confirme el cableado, la señal y el entorno con WeightechUSA antes de pedir.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.
Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta de la celda de carga antigua, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos el número de parte del fabricante y el ajuste.
Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305TABLA DE CAPACIDADESOtras capacidades L6H5.

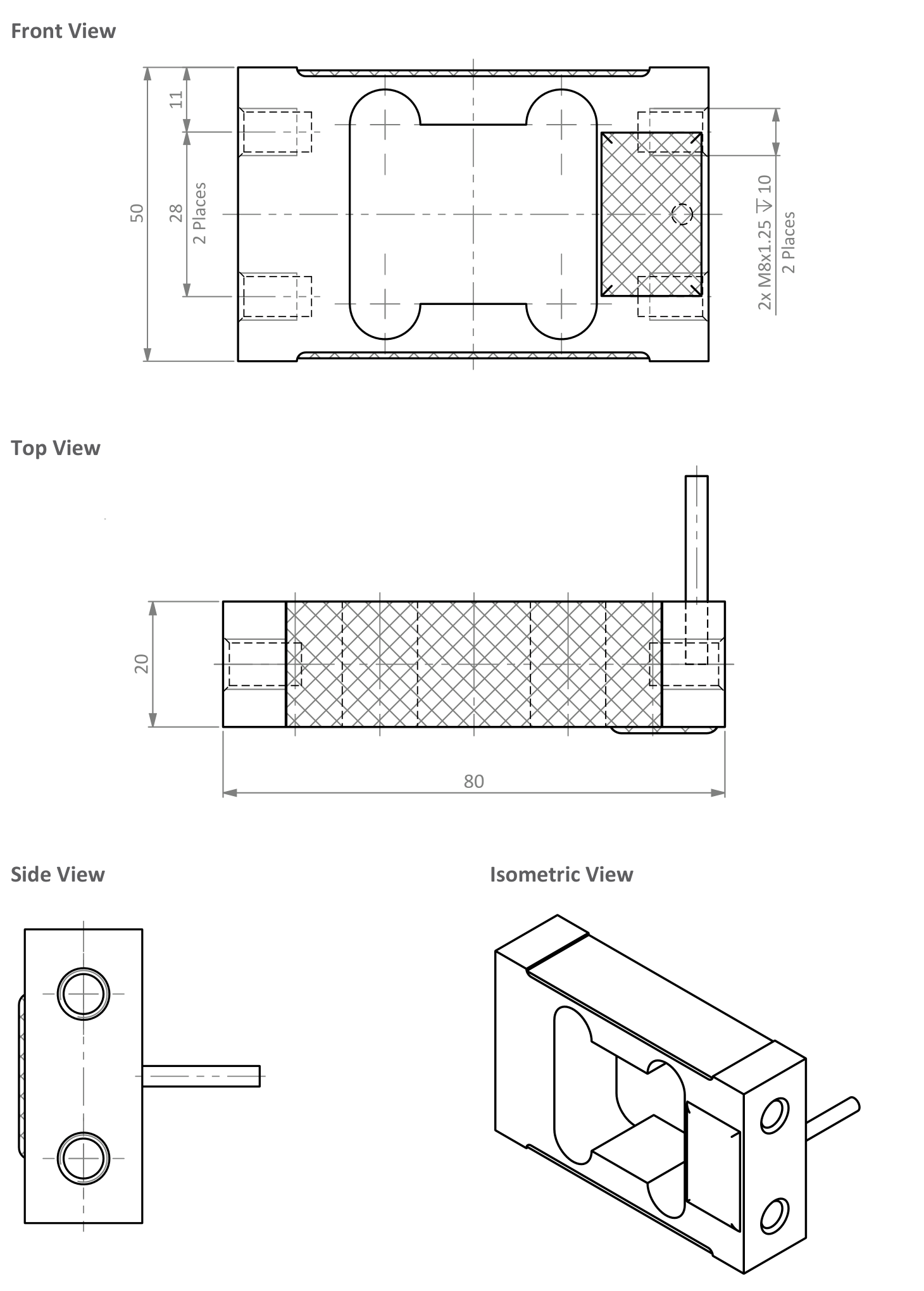

Capacidad Número de parte del fabricante SKU Aprobación Precio 4 kg L6H5-C3-4kg-0.5B 24009 OIML R60 C3 $71.00 5 kg L6H5-C3-5kg-0.5B 24010 OIML R60 C3 $71.00 6 kg L6H5-C3-6kg-0.5B 24011 OIML R60 C3 $71.00 8 kg L6H5-C3-8kg-0.5B 24012 OIML R60 C3 $71.00 20 kg L6H5-C3-20kg-0.5B 24014 OIML R60 C3 $71.00 DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos Zemic L6H5 Signal Analog Clase de Protección IP65 Material Aluminum Combined error ≤ ±0.023 %FS (C3) Compensated temp range −10 to +40 °C Creep error 20mins ≤ ±0.0245 %FS / 30 min (C3) Eccentric loading error ±0.002 %LD/cm Input impedance 406 ± 6 Ω Insulation resistance ≥ 5000 MΩ @ 50 V Internal Battery -- Maximum excitation 18 V Maximum number of intervals 3000 nLC Maximum safe overload 120 %FS Max platform size 200 × 200 mm Operating temp range −35 to +65 °C Output impedance 350 ± 3 Ω Rated capacity 10 kg Rated output 2.0 ± 0.2 mV/V Recommended excitation 5 ~ 12 V Ultimate central overload 150 %FS Zero balance ≤ ±2.0 %FS Fabricante Zemic Accuracy C3 Number of Wires 4 wires Manufacturer's Part Number L6H5-C3-10kg-0.5B Approval OIML R60 C3 Short name Celda de carga de punto único L6H5-10kg C3 Hero chips IP65; Aluminio; Señal analógica; OIML R60 C3; 4 hilos
