Celda de carga de punto único L6T-1000kg C3Celda de carga de punto único Zemic L6T de 1000 kg (L6T-C3-1000kg-3YB6)
SKU 24078
IP65; Aluminio; Señal analógica; OIML R60 C3; 6 hilos
338.00
- Descripcion
- Informacion adicional
- 01 / 03Celda de carga de punto único
Celda de carga de punto único para reemplazo de ajuste confirmado y construcciones de básculas.
La Zemic L6T-C3-1000kg-3YB6 es la Zemic L6T de 1000 kg de capacidad, una celda de carga de punto único de viga paralela para básculas electrónicas de precio, básculas electrónicas de plataforma y otros equipos electrónicos de pesaje, fabricada en aluminio con protección de ingreso IP65. Este modelo es OIML R60 C3.
1000 kgCapacidad nominalAluminioMaterialIP65Protección02 / 03Datos técnicosEspecificaciones verificadas para este SKU.
Fabricante Zemic Número de parte del fabricante L6T-C3-1000kg-3YB6 Capacidad 1000 kg Aprobación OIML R60 C3 Rendimiento nominal 2.0 ± 0.2 mV/V Dimensiones 191 × 76.2 × 75.4 mm Material Aluminio anodizado, viga paralela sellada con silicona Protección IP65 Señal Analógica Resistencia de entrada 409 ± 6 Ω Resistencia de salida 350 ± 3 Ω Resistencia de aislamiento ≥ 5000 MΩ @ 50 VCC Balance de cero 2 %FS Temperatura compensada −10 a +40 °C Temperatura de funcionamiento −35 a +65 °C Excitación recomendada 5 a 12 VCC Excitación máxima 18 VCC Sobrecarga segura 150 %FS Sobrecarga última 300 %FS Corrección de esquina (carga excéntrica) 0.02 % del valor de carga por cada 100 mm Cable PVC blindado de 6 conductores, 3 ± 0.1 m, 5.0 ± 0.2 mm de diámetro Cableado Entrada (+) rojo, Sensado (+) azul, Salida (−) blanco, Sensado (−) marrón, Entrada (−) negro, Salida (+) verde Clase de precisión C3 (OIML R60 C3) Intervalos máximos de verificación (nmax) 3000 Intervalo mínimo de verificación (vmin) Emax/7000 Error combinado ≤ ±0.020 %FS Fluencia (30 min) ≤ ±0.0167 %FS Efecto de la temperatura en la sensibilidad ≤ ±0.0175 %FS/10 °C Efecto de la temperatura en el cero ≤ ±0.020 %FS/10 °C Tamaño máximo de plataforma 600 × 600 mm Montaje 8 × agujeros roscados 5/16-18UNC, 15 mm de profundidad (4 por extremo) 03 / 03Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Producto Código de pedido Celda de carga de punto único Zemic L6T de 1000 kg (L6T-C3-1000kg-3YB6) 24078 ¿Es suficiente el SKU para confirmar el reemplazo?
Use el SKU y el número de parte del fabricante anteriores como código de pedido, y luego confirme el cableado, la señal y el entorno con WeightechUSA antes de pedir.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.
Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta de la celda de carga antigua, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos el número de parte del fabricante y el ajuste.
Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305TABLA DE CAPACIDADESOtras capacidades L6T.

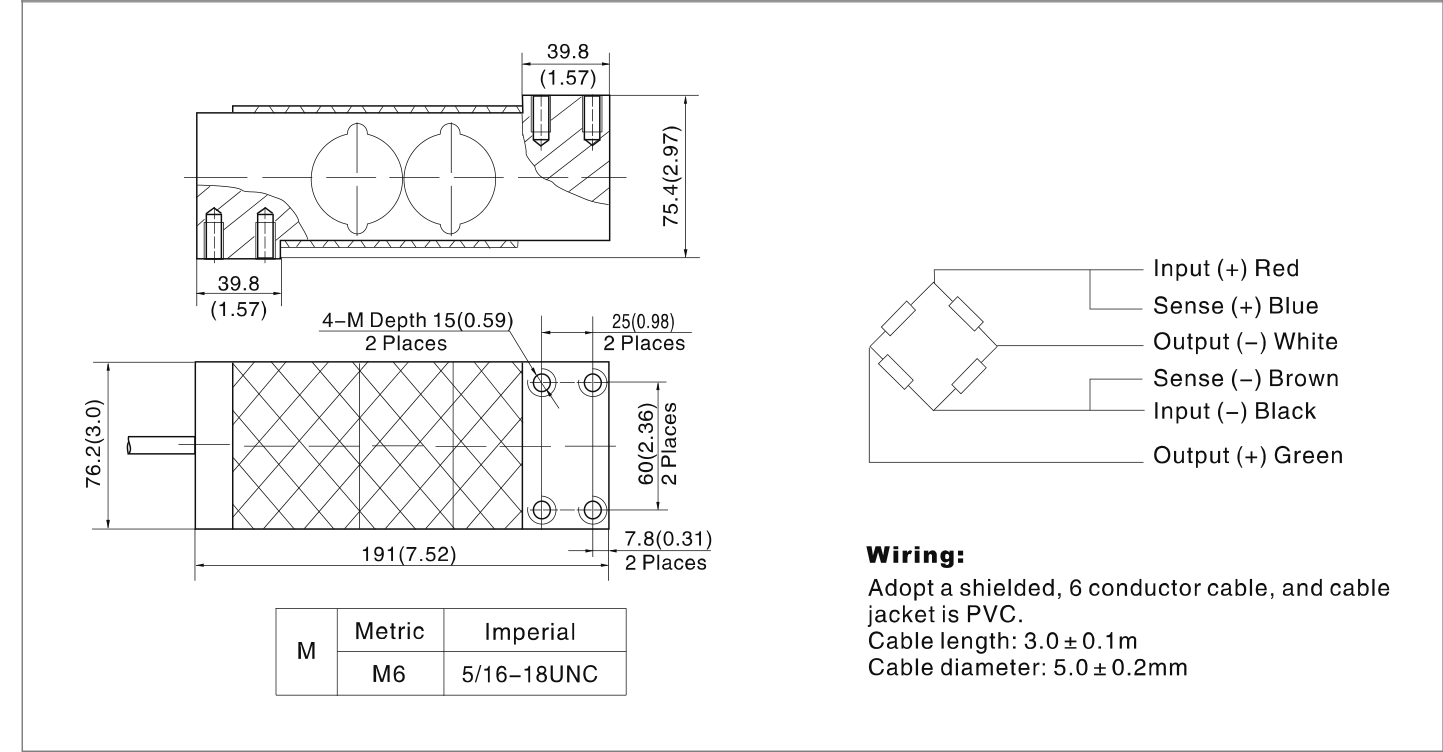

Capacidad Número de parte del fabricante SKU Aprobación Precio 50 kg L6T-C3-50kg-3B6 24059 OIML R60 C3 $338.00 75 kg L6T-C3-75kg-3B6 24060 OIML R60 C3 $338.00 100 kg L6T-C3-100kg-3B6 24061 OIML R60 C3 $338.00 150 kg L6T-C3-150kg-3B6 24062 OIML R60 C3 $338.00 200 kg L6T-C3-200kg-3B6 24063 OIML R60 C3 $338.00 250 kg L6T-C3-250kg-3B6 24064 OIML R60 C3 $338.00 300 kg L6T-C3-300kg-3B6 24065 OIML R60 C3 $338.00 500 kg L6T-C3-500kg-3B6 24066 OIML R60 C3 $338.00 635 kg L6T-C3-635kg-3B6 24067 OIML R60 C3 $338.00 1000 kg L6T-C3-1000kg-3B6 24068 OIML R60 C3 $338.00 50 kg L6T-C3-50kg-3YB6 24069 OIML R60 C3 $338.00 75 kg L6T-C3-75kg-3YB6 24070 OIML R60 C3 $338.00 100 kg L6T-C3-100kg-3YB6 24071 OIML R60 C3 $338.00 150 kg L6T-C3-150kg-3YB6 24072 OIML R60 C3 $338.00 200 kg L6T-C3-200kg-3YB6 24073 OIML R60 C3 $338.00 250 kg L6T-C3-250kg-3YB6 24074 OIML R60 C3 $338.00 300 kg L6T-C3-300kg-3YB6 24075 OIML R60 C3 $338.00 500 kg L6T-C3-500kg-3YB6 24076 OIML R60 C3 $338.00 635 kg L6T-C3-635kg-3YB6 24077 OIML R60 C3 $338.00 DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos Zemic L6T Signal Analog Clase de Protección IP65 Material Aluminum Combined error ≤ ±0.020 %FS (C3) Compensated temp range −10 to +40 °C Creep error 20mins ≤ ±0.0167 %FS / 30 min (C3) Eccentric loading error 0.02 %LD/100 mm Input impedance 409 ± 6 Ω Insulation resistance ≥ 5000 MΩ @ 50 VDC Internal Battery -- Maximum excitation 18 VDC Maximum number of intervals 3000 nLC Maximum safe overload 150 %FS Max platform size 600 × 600 mm Operating temp range −35 to +65 °C Output impedance 350 ± 3 Ω Rated capacity 1000 kg Rated output 2.0 ± 0.2 mV/V Recommended excitation 5 ~ 12 VDC Ultimate central overload 300 %FS Zero balance 2 %FS Fabricante Zemic Accuracy C3 Number of Wires 6 wires Manufacturer's Part Number L6T-C3-1000kg-3YB6 Approval OIML R60 C3 Short name Celda de carga de punto único L6T-1000kg C3 Hero chips IP65; Aluminio; Señal analógica; OIML R60 C3; 6 hilos
