HBM · Load cell
H35 Shear Beam Load Cell · 5,000 lb · 1-H35AN5/5K-1HBM 1-H35AN5/5K-1 5,000 lb Celda de Carga Tipo Viga a Cortante
SKU 10325
IP68; Acero inoxidable; Señal analógica; NTEP
789.00
- Descripcion
- Informacion adicional
- 01 / 03Celda de Carga Tipo Viga a Cortante
Celda de Carga Tipo Viga a Cortante para reemplazo de ajuste confirmado y construcciones de básculas.
La HBM 1-H35AN5/5K-1 es una variación de 5,000 lb de capacidad de la familia de celdas de carga tipo viga a cortante herméticas HBM 1-H35AN5, fabricada en acero inoxidable con protección de ingreso IP68.
5,000 lbCapacidad nominalAcero inoxidableMaterialIP68Protección02 / 03Datos técnicosEspecificaciones verificadas para este SKU.
Fabricante HBM Número de parte del fabricante 1-H35AN5/5K-1 Capacidad 5,000 lb Rendimiento nominal 3.0 ± 0.1% mV/V Dimensiones 130 x 28.4 x 30.7 mm Material Acero inoxidable Protección IP68 Señal Analógica Impedancia de entrada > 350 Ω Impedancia de salida 350 ± 2 Ω Resistencia de aislamiento > 5000 MΩ (100 V) Zero balance 0 ± 0.03 mV/V Temperatura compensada −10 to +40 °C Temperatura de funcionamiento −30 to +70 °C Storage temperature −50 to +85 °C Excitación recomendada 5 V Excitación máxima 15 V Sobrecarga segura 150% FS Sobrecarga última 300% FS Creep (30 min) ± 0.03% Deflection at max. capacity 0.5 mm Cable Shielded 4-core round cable (19/0.127 mm), PVC jacket 03 / 03Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Product Order code HBM 1-H35AN5/5K-1 5,000 lb Celda de Carga Tipo Viga a Cortante 10325 ¿Es suficiente el SKU para confirmar el reemplazo?
Use el SKU y el número de parte del fabricante anteriores como código de pedido, y luego confirme el cableado, la señal y el entorno con WeightechUSA antes de pedir.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.

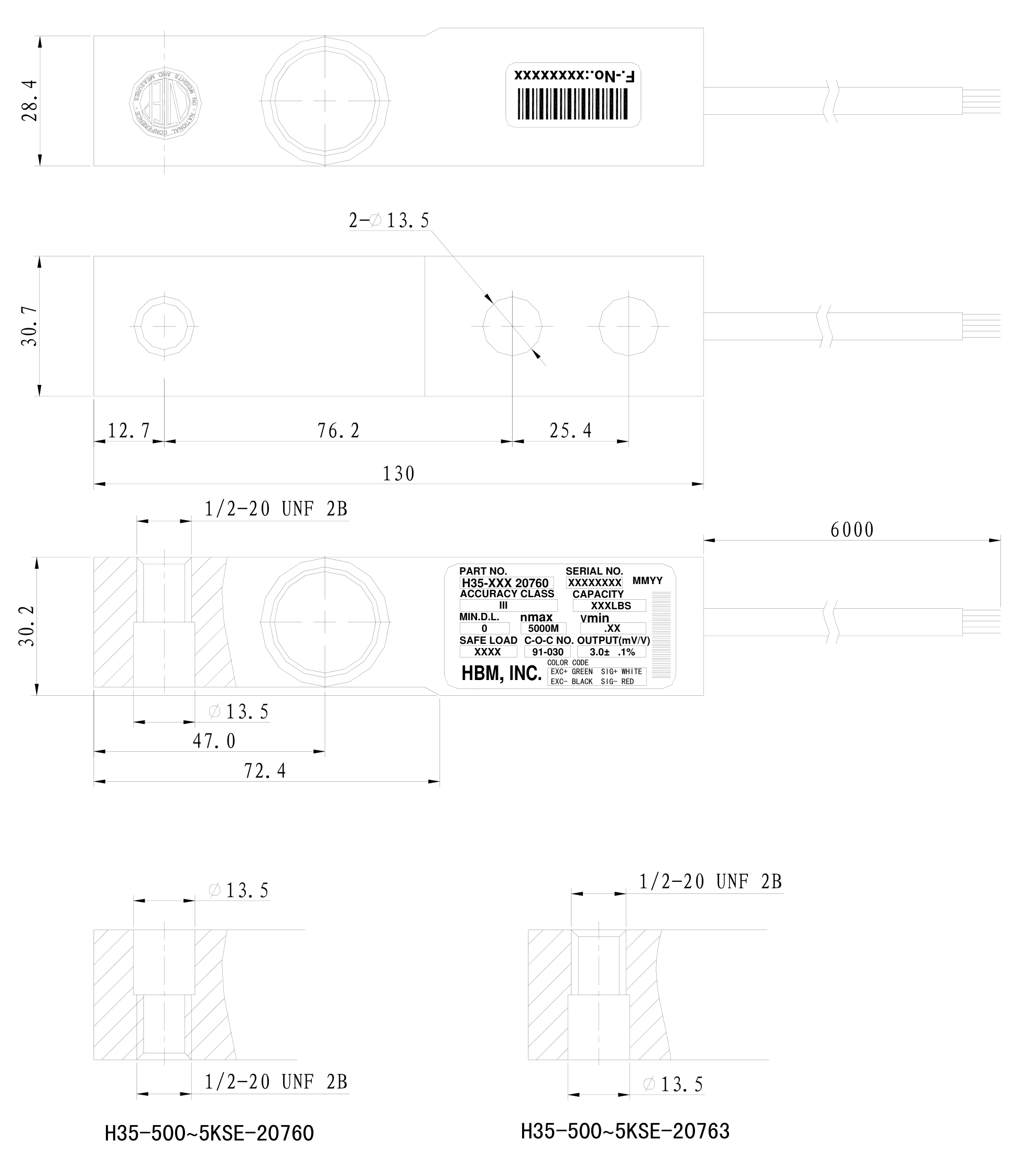

DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos del fabricante Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta de la celda de carga antigua, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos el número de parte del fabricante y el ajuste.
Email SalesView DatasheetCall +1 (954) 666-0877 × 305 Signal Analog Clase de Protección IP68 Material Stainless Steel Compensated temp range −10 to +40 °C Creep error 20mins ± 0.03% / 30 min Input impedance > 350 Ω Insulation resistance > 5000 MΩ (100 V) Internal Battery -- Maximum excitation 15 V Maximum safe overload 150% NTEP/OIML NTEP Class III · CoC 91-030 Operating temp range −30 to +70 °C Output impedance 350 ± 2 Ω Rated capacity 5,000 lb Rated output 3.0 ± 0.1% mV/V Recommended excitation 5 V Ultimate central overload 300% Zero balance 0 ± 0.03 mV/V Fabricante HBM Manufacturer's Part Number 1-H35AN5/5K-1 Approval NTEP Short name H35 Shear Beam Load Cell · 5,000 lb · 1-H35AN5/5K-1 Hero chips IP68; Acero inoxidable; Señal analógica; NTEP
