Celda de carga de torsión anular BM24R-3.5t C3Celda de carga de torsión anular Zemic BM24R de 3.5 t (BM24R-C3-3.5t-6G)
SKU 24276
IP68; Acero inoxidable; Señal analógica; OIML R60 C3; 4 hilos
2,671.00
- Descripcion
- Informacion adicional
- 01 / 03Celda de carga de torsión anular
Celda de carga de torsión anular para reemplazo de ajuste confirmado y construcciones de básculas.
La Zemic BM24R-C3-3.5t-6G es la Zemic BM24R de 3.5 t de capacidad, una celda de carga de torsión anular de perfil bajo en acero inoxidable, sellada herméticamente, para básculas de tolva, de plataforma y de palés, fabricada en acero inoxidable con protección de ingreso IP68. Este modelo es OIML R60 C3.
3.5 tCapacidad nominalAcero inoxidableMaterialIP68Protección02 / 03Datos técnicosEspecificaciones verificadas para este SKU.
Fabricante Zemic Número de parte del fabricante BM24R-C3-3.5t-6G Capacidad 3.5 t Aprobación OIML R60 C3 Rendimiento nominal 2.0 ± 0.1 mV/V Dimensiones Ø80 × 30 mm Material Acero inoxidable, sellado herméticamente Protección IP68 Señal Analógica Resistencia de aislamiento ≥ 5000 MΩ @ 50 VCC Balance de cero ≤ ±1.0 %FS Temperatura compensada −10 a +40 °C Temperatura de funcionamiento −35 a +70 °C Temperatura de almacenamiento −40 a +70 °C Excitación recomendada 5 a 12 VCC Excitación máxima 18 VCC Sobrecarga segura 150 %FS Sobrecarga última 300 %FS Par de apriete recomendado M5: 3.5 N·m; M6: 10 N·m Cableado Entrada (+) rosa, Salida (−) blanco, Entrada (−) gris, Salida (+) marrón Certificados Certificado de ensayo OIML TC7865 Revisión 1; certificado de conformidad OIML R60 R60/2000-NL1-11.21; certificado de conformidad NTEP 11-103A1 (serie BM24R, Clase III, nmax 5000) Clase de precisión C3 (OIML R60 C3) Intervalos máximos de verificación (nmax) 3000 Intervalo mínimo de verificación (vmin) Emax/10000 Error combinado ≤ ±0.0230 %FS Fluencia (30 min) ≤ ±0.0245 %FS Efecto de la temperatura en la sensibilidad ≤ ±0.0117 %FS/10 °C Efecto de la temperatura en el cero ≤ ±0.0150 %FS/10 °C Resistencia de entrada 1100 ± 100 Ω Resistencia de salida 1025 ± 25 Ω Cable Blindado de 4 conductores AWG 24, 6 m, 6.2 ± 0.1 mm de diámetro, cubierta de poliuretano; blindaje conectado al cuerpo de la celda Montaje 3 × agujeros roscados M6-6H a 120°, 8 mm de profundidad 03 / 03Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Producto Código de pedido Celda de carga de torsión anular Zemic BM24R de 3.5 t (BM24R-C3-3.5t-6G) 24276 ¿Es suficiente el SKU para confirmar el reemplazo?
Use el SKU y el número de parte del fabricante anteriores como código de pedido, y luego confirme el cableado, la señal y el entorno con WeightechUSA antes de pedir.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.
Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta de la celda de carga antigua, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos el número de parte del fabricante y el ajuste.
Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305TABLA DE CAPACIDADESOtras capacidades BM24R.

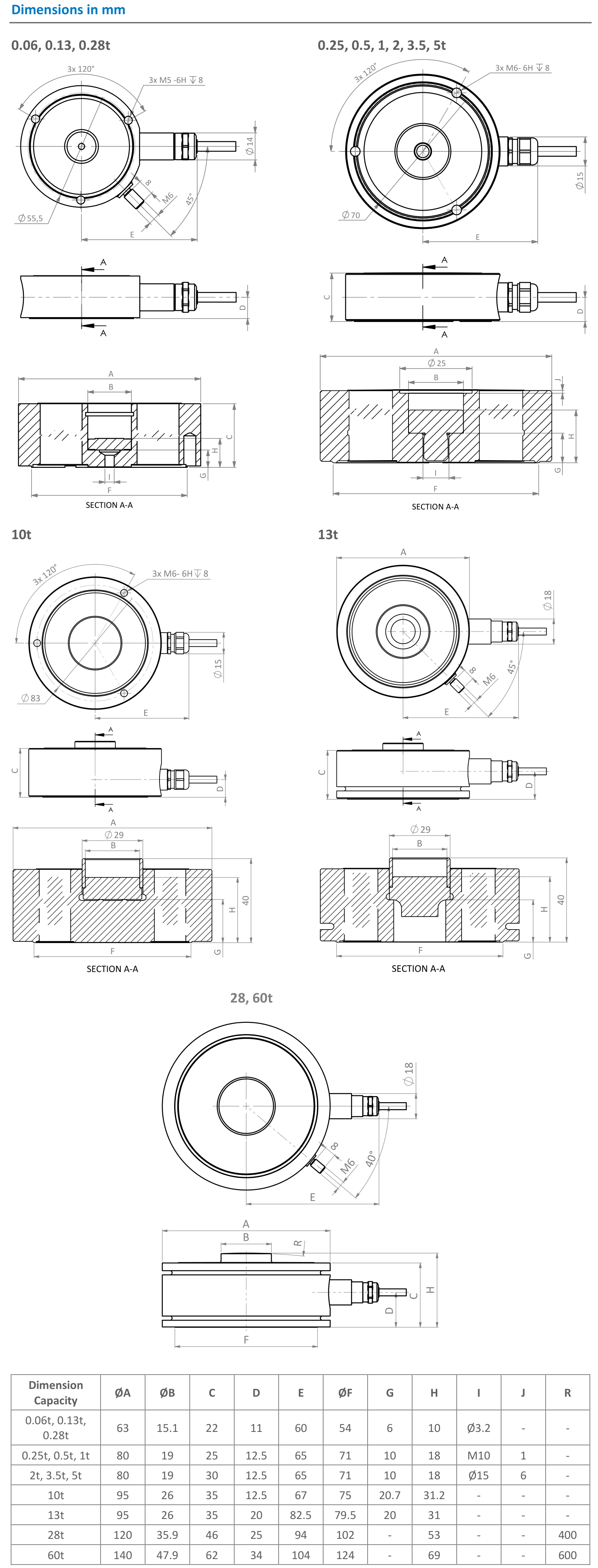

Capacidad Número de parte del fabricante SKU Aprobación Precio 250 kg BM24R-C3-250kg-3G 24269 OIML R60 C3 $2,471.00 500 kg BM24R-C3-500kg-3G 24270 OIML R60 C3 $2,471.00 60 kg BM24R-C3-60kg-3G 24271 OIML R60 C3 $2,564.00 130 kg BM24R-C3-130kg-3G 24272 OIML R60 C3 $2,564.00 280 kg BM24R-C3-280kg-3G 24273 OIML R60 C3 $2,564.00 1 t BM24R-C3-1t-3G 24274 OIML R60 C3 $2,471.00 2 t BM24R-C3-2t-6G 24275 OIML R60 C3 $2,471.00 5 t BM24R-C3-5t-6G 24277 OIML R60 C3 $2,671.00 10 t BM24R-C3-10t-15G 24278 OIML R60 C3 $3,206.00 13 t BM24R-C3-13t-15G 24279 OIML R60 C3 $3,339.00 28 t BM24R-C3-28t-15G 24280 OIML R60 C3 $4,221.00 60 t BM24R-C3-60t-15G 24281 OIML R60 C3 $5,276.00 DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos Zemic BM24R Signal Analog Clase de Protección IP68 Material Stainless Steel Combined error ≤ ±0.0230 %FS (C3) Compensated temp range −10 to +40 °C Creep error 20mins ≤ ±0.0245 %FS / 30 min (C3) Input impedance 1100 ± 100 Ω Insulation resistance ≥ 5000 MΩ @ 50 VDC Internal Battery -- Maximum excitation 18 VDC Maximum number of intervals 3000 nLC Maximum safe overload 150 %FS Operating temp range −35 to +70 °C Output impedance 1025 ± 25 Ω Rated capacity 3.5 t Rated output 2.0 ± 0.1 mV/V Recommended excitation 5 ~ 12 VDC Ultimate central overload 300 %FS Zero balance 1.0 %FS Fabricante Zemic Accuracy C3 Number of Wires 4 wires Manufacturer's Part Number BM24R-C3-3.5t-6G Approval OIML R60 C3 Short name Celda de carga de torsión anular BM24R-3.5t C3 Hero chips IP68; Acero inoxidable; Señal analógica; OIML R60 C3; 4 hilos
