Celda de carga tipo viga a cortante BM8G-5t C3Celda de carga tipo viga a cortante Zemic BM8G de 5 t (BM8G-C3-5.0t-5B)
SKU 24174
IP68; Acero inoxidable; Señal analógica; OIML R60 C3; 4 hilos
824.00
- Descripcion
- Informacion adicional
- 01 / 03Celda de carga tipo viga a cortante
Celda de carga tipo viga a cortante para reemplazo de ajuste confirmado y construcciones de básculas.
La Zemic BM8G-C3-5.0t-5B es la Zemic BM8G de 5 t de capacidad, una celda de carga de viga simple a cortante en acero inoxidable, sellada herméticamente, con una superficie de montaje amplia y robusta, para pesaje en ambientes severos, fabricada en acero inoxidable con protección de ingreso IP68. Este modelo es OIML R60 C3.
5 tCapacidad nominalAcero inoxidableMaterialIP68Protección02 / 03Datos técnicosEspecificaciones verificadas para este SKU.
Fabricante Zemic Número de parte del fabricante BM8G-C3-5.0t-5B Capacidad 5 t Aprobación OIML R60 C3 Rendimiento nominal 2.0 ± 0.004 mV/V Dimensiones 234.95 × 47.36 × 69.85 mm Material Acero inoxidable, sellado herméticamente Protección IP68 Señal Analógica Resistencia de entrada 350 ± 3.5 Ω Resistencia de salida 350 ± 3.5 Ω Resistencia de aislamiento ≥ 5000 MΩ @ 50 VCC Balance de cero ≤ ±2.0 %FS Temperatura compensada −10 a +40 °C Temperatura de funcionamiento −35 a +65 °C Temperatura de almacenamiento −40 a +70 °C Excitación recomendada 5 a 15 VCC Excitación máxima 18 VCC Sobrecarga segura 150 %FS Sobrecarga última 300 %FS Par de apriete recomendado M12: 100 N·m; M20: 375 N·m; M24: 650 N·m Cable Blindado de 4 conductores AWG 22, 5 m, Ø5.0 mm, cubierta de caucho de silicona negra; blindaje no conectado al cuerpo de la celda Cableado Entrada (+) rojo, Salida (−) blanco, Entrada (−) negro, Salida (+) verde Certificados OIML R60/2000-DE1-10.07 (certificado de conformidad); certificado de ensayo D09-07.22 Clase de precisión C3 (OIML R60 C3) Intervalos máximos de verificación (nmax) 3000 Intervalo mínimo de verificación (vmin) Emax/10000 Error combinado ≤ ±0.023 %FS Fluencia (30 min) ≤ ±0.016 %FS Efecto de la temperatura en la sensibilidad ≤ ±0.018 %FS/10 °C Efecto de la temperatura en el cero ≤ ±0.014 %FS/10 °C Deflexión máxima ~0.3-0.4 mm Peso de la celda de carga ~5 kg Montaje 2 × agujeros pasantes de Ø22.23 mm; orificio de carga de Ø25.5 mm, abocardado de Ø41.4 mm y 15.75 mm de profundidad 03 / 03Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Producto Código de pedido Celda de carga tipo viga a cortante Zemic BM8G de 5 t (BM8G-C3-5.0t-5B) 24174 ¿Es suficiente el SKU para confirmar el reemplazo?
Use el SKU y el número de parte del fabricante anteriores como código de pedido, y luego confirme el cableado, la señal y el entorno con WeightechUSA antes de pedir.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.
Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta de la celda de carga antigua, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos el número de parte del fabricante y el ajuste.
Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305TABLA DE CAPACIDADESOtras capacidades BM8G.

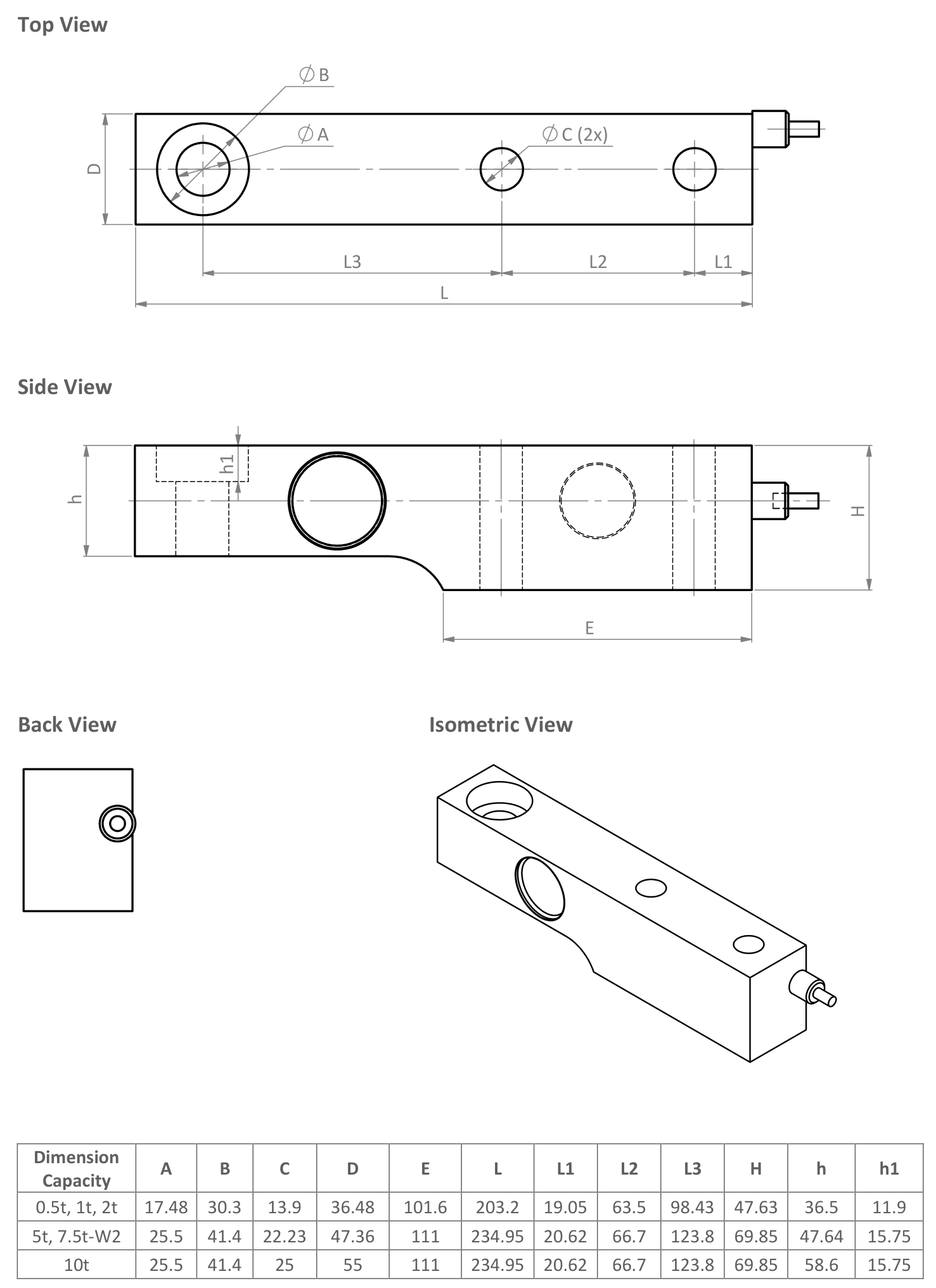

Capacidad Número de parte del fabricante SKU Aprobación Precio 500 kg BM8G-C3-500Kg-5B 24171 OIML R60 C3 $472.00 1 t BM8G-C3-1.0t-5B 24172 OIML R60 C3 $472.00 2 t BM8G-C3-2.0t-5B 24173 OIML R60 C3 $472.00 DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos Zemic BM8G Signal Analog Clase de Protección IP68 Material Stainless Steel Combined error ≤ ±0.023 %FS (C3) Compensated temp range −10 to +40 °C Creep error 20mins ≤ ±0.016 %FS / 30 min (C3) Input impedance 350 ± 3.5 Ω Insulation resistance ≥ 5000 MΩ @ 50 VDC Internal Battery -- Maximum excitation 18 VDC Maximum number of intervals 3000 nLC Maximum safe overload 150 %FS Operating temp range −35 to +65 °C Output impedance 350 ± 3.5 Ω Rated capacity 5 t Rated output 2.0 ± 0.004 mV/V Recommended excitation 5 ~ 15 VDC Ultimate central overload 300 %FS Zero balance 2.0 %FS Fabricante Zemic Accuracy C3 Number of Wires 4 wires Manufacturer's Part Number BM8G-C3-5.0t-5B Approval OIML R60 C3 Short name Celda de carga tipo viga a cortante BM8G-5t C3 Hero chips IP68; Acero inoxidable; Señal analógica; OIML R60 C3; 4 hilos
