Celda de carga tipo S H3G-50 lb N3Celda de carga tipo S Zemic H3G de 50 lb (H3G-N3-50-6YB)
- Descripcion
- Informacion adicional
- 01 / 03Celda de carga tipo S
Celda de carga tipo S para reemplazo de ajuste confirmado y construcciones de básculas.
La Zemic H3G-N3-50-6YB es la Zemic H3G de 50 lb de capacidad, una celda de carga de viga en S para aplicaciones a tensión y compresión, adecuada para básculas colgantes, básculas de tolva y otros equipos de pesaje, fabricada en acero aleado niquelado con protección de ingreso IP67. Este modelo es NTEP Clase III 3000.
50 lbCapacidad nominalAcero aleado niqueladoMaterialIP67Protección02 / 03Datos técnicosEspecificaciones verificadas para este SKU.
Fabricante Zemic Número de parte del fabricante H3G-N3-50-6YB Capacidad 50 lb Aprobación NTEP Clase III 3000 Rendimiento nominal 3.0 ± 0.008 mV/V Dimensiones 50.8 × 16.07 × 63.5 mm Material Acero aleado niquelado, viga en S Protección IP67 (EN 60529) Señal Analógica Resistencia de entrada 430 ± 60 Ω Resistencia de salida 351 ± 2 Ω Resistencia de aislamiento ≥ 5000 MΩ @ 50 VCC Balance de cero ≤ ±1.0 %FS Temperatura compensada −10 a +40 °C Temperatura de funcionamiento −35 a +65 °C Excitación recomendada 5 a 12 VCC Excitación máxima 18 VCC Sobrecarga segura 150 %FS Sobrecarga última 300 %FS Cable Poliuretano blindado de 4 conductores, AWG 22, 6 m, 5.0 mm de diámetro, blindaje no conectado al elemento Cableado Entrada (+) rojo, Entrada (−) negro, Salida (+) verde, Salida (−) blanco Clase de precisión N3 (NTEP Clase III, 3000 divisiones) Intervalos máximos de verificación (nmax) 3000 Montaje 2 × agujeros roscados 1/4-28UNF 03 / 03Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Producto Código de pedido Celda de carga tipo S Zemic H3G de 50 lb (H3G-N3-50-6YB) 24156 ¿Es suficiente el SKU para confirmar el reemplazo?
Use el SKU y el número de parte del fabricante anteriores como código de pedido, y luego confirme el cableado, la señal y el entorno con WeightechUSA antes de pedir.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.
Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta de la celda de carga antigua, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos el número de parte del fabricante y el ajuste.
Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305TABLA DE CAPACIDADESOtras capacidades H3G.

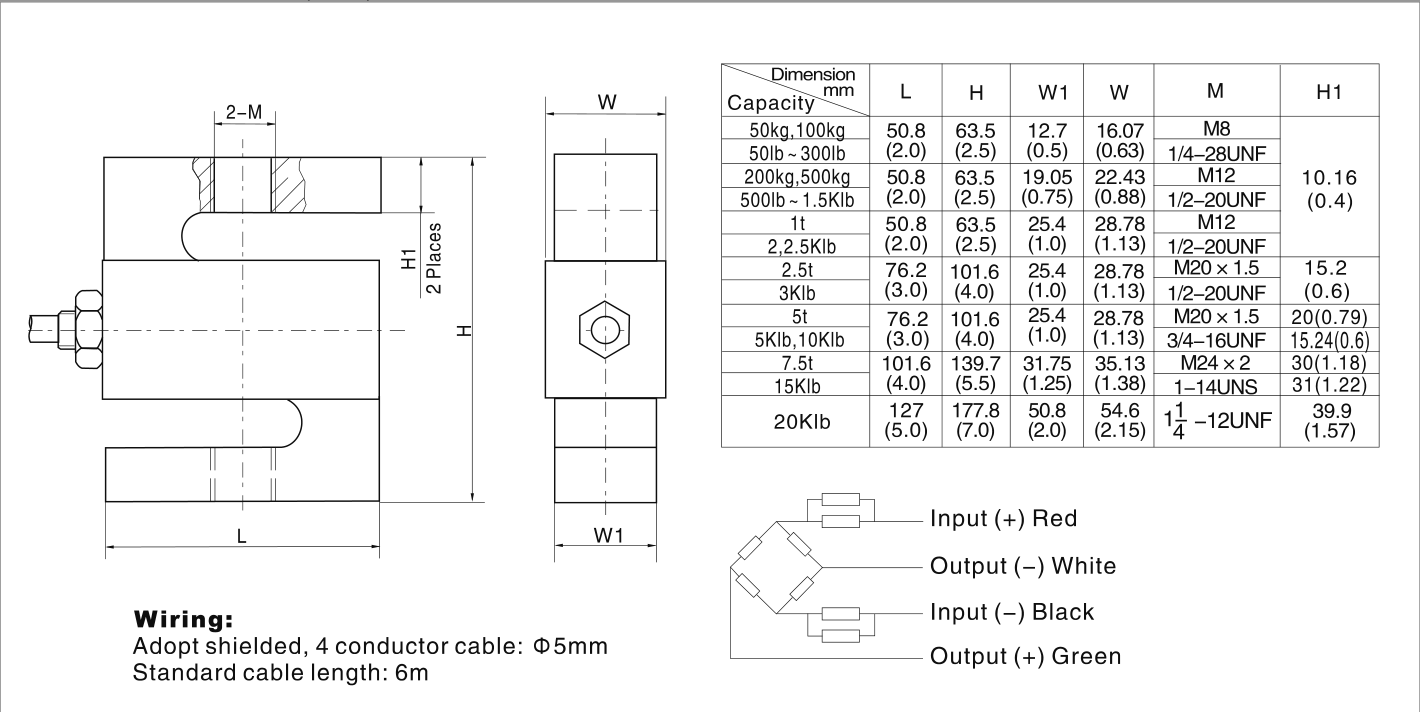

Capacidad Número de parte del fabricante SKU Aprobación Precio 75 lb H3G-N3-75-6YB 24157 NTEP Clase III 3000 $141.00 DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos Zemic H3G Signal Analog Clase de Protección IP67 Material Nickel-Plated Alloy Steel Compensated temp range −10 to +40 °C Input impedance 430 ± 60 Ω Insulation resistance ≥ 5000 MΩ @ 50 VDC Internal Battery -- Maximum excitation 18 VDC Maximum number of intervals 3000 nLC Maximum safe overload 150 %FS Operating temp range −35 to +65 °C Output impedance 351 ± 2 Ω Rated capacity 50 lb Rated output 3.0 ± 0.008 mV/V Recommended excitation 5 ~ 12 VDC Ultimate central overload 300 %FS Zero balance ≤ ±1.0 %FS Fabricante Zemic Accuracy N3 Number of Wires 4 wires Manufacturer's Part Number H3G-N3-50-6YB Approval NTEP Short name Celda de carga tipo S H3G-50 lb N3 Hero chips IP67; Acero aleado niquelado; Señal analógica; NTEP Clase III 3000; 4 hilos
