Celda de carga de punto único H6F-750kg C3Celda de carga de punto único Zemic H6F de 750 kg (H6F-C3-750kg-3B6)
SKU 24101
IP66; Acero aleado niquelado; Señal analógica; 6 hilos
1,707.00
- Descripcion
- Informacion adicional
- 01 / 03Celda de carga de punto único
Celda de carga de punto único para reemplazo de ajuste confirmado y construcciones de básculas.
La Zemic H6F-C3-750kg-3B6 es la Zemic H6F de 750 kg de capacidad, una celda de carga de punto único de viga de flexión de acero aleado niquelado para básculas de banda, básculas de plataforma y otros equipos electrónicos de pesaje, fabricada en acero aleado niquelado con protección de ingreso IP66.
750 kgCapacidad nominalAcero aleado niqueladoMaterialIP66Protección02 / 03Datos técnicosEspecificaciones verificadas para este SKU.
Fabricante Zemic Número de parte del fabricante H6F-C3-750kg-3B6 Capacidad 750 kg Rendimiento nominal 2.0 ± 0.2 mV/V Dimensiones 176 × 76 × 125 mm Material Acero aleado niquelado, viga de flexión Protección IP66 (EN 60529) Señal Analógica Resistencia de entrada 384 ± 4 Ω Resistencia de salida 350 ± 2 Ω Resistencia de aislamiento ≥ 5000 MΩ @ 50 VCC Balance de cero ≤ ±1.5 %FS Temperatura compensada −10 a +40 °C Temperatura de funcionamiento −35 a +65 °C Excitación recomendada 5 a 12 VCC Excitación máxima 18 VCC Sobrecarga segura 150 %FS Sobrecarga última 300 %FS Corrección de esquina (carga excéntrica) ± 0.002 % de la carga por cm Cable PVC blindado de 6 conductores, AWG 24, 3.0 ± 0.1 m, 6.2 mm de diámetro, blindaje no conectado al elemento Cableado Excitación (+) rojo, Excitación (−) amarillo, Señal (+) azul, Señal (−) blanco, Sensado (+) marrón, Sensado (−) negro Clase de precisión C3 (sin aprobación OIML) Intervalos máximos de verificación (nmax) 3000 Intervalo mínimo de verificación (vmin) Emax/10000 Error combinado ≤ ±0.023 %FS Fluencia (30 min) ≤ ±0.020 %FS Efecto de la temperatura en la sensibilidad ≤ ±0.014 %FS/10 °C Efecto de la temperatura en el cero ≤ ±0.017 %FS/10 °C Tamaño máximo de plataforma 1200 × 1200 mm Montaje 8 × agujeros roscados M16, 20 mm de profundidad de rosca; par de apriete recomendado 160 N·m 03 / 03Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Producto Código de pedido Celda de carga de punto único Zemic H6F de 750 kg (H6F-C3-750kg-3B6) 24101 ¿Es suficiente el SKU para confirmar el reemplazo?
Use el SKU y el número de parte del fabricante anteriores como código de pedido, y luego confirme el cableado, la señal y el entorno con WeightechUSA antes de pedir.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.
Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta de la celda de carga antigua, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos el número de parte del fabricante y el ajuste.
Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305TABLA DE CAPACIDADESOtras capacidades H6F.

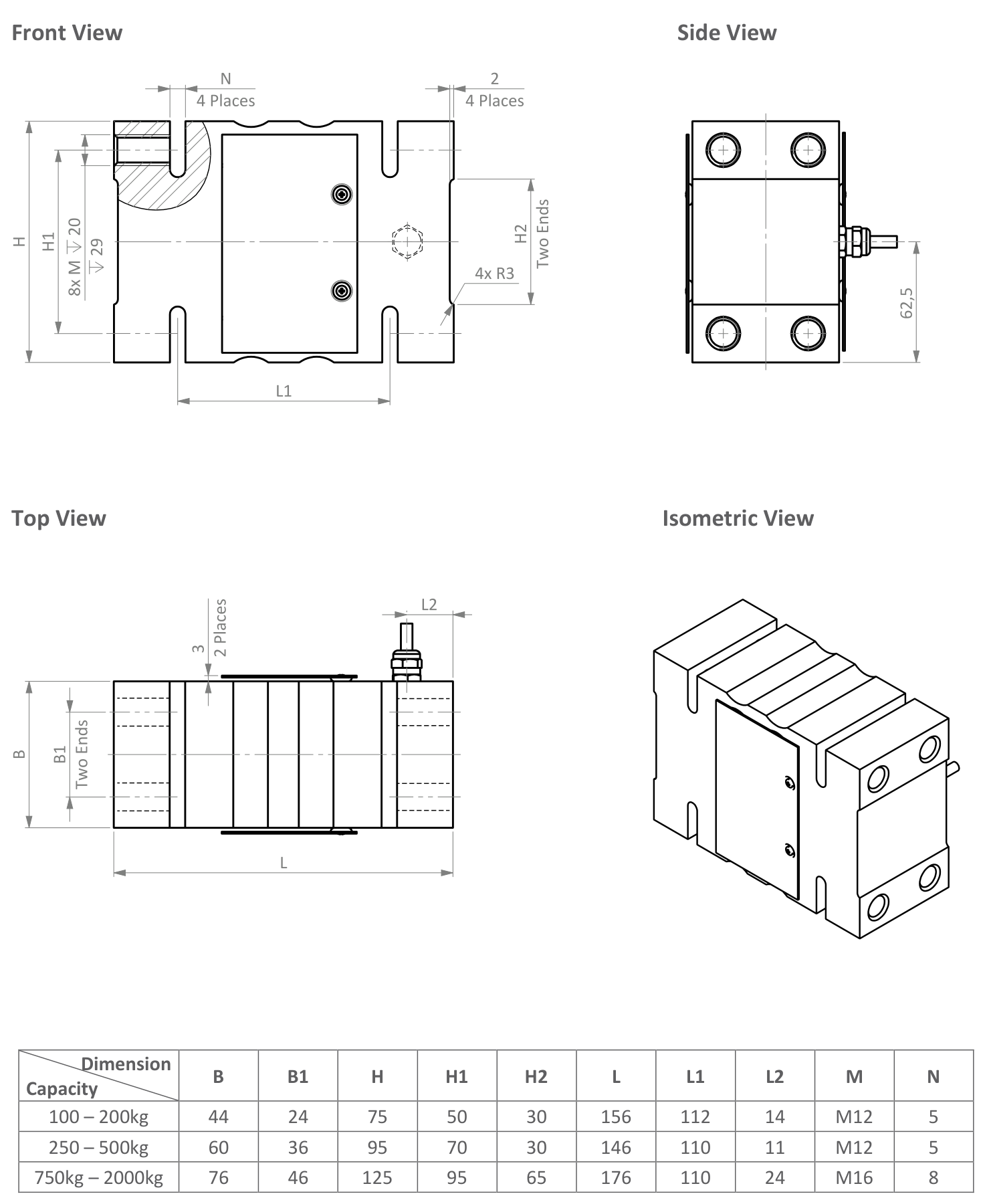

Capacidad Número de parte del fabricante SKU Precio 100 kg H6F-C3-100kg-3B6 24095 $415.00 150 kg H6F-C3-150kg-3B6 24096 $415.00 200 kg H6F-C3-200kg-3B6 24097 $415.00 250 kg H6F-C3-250kg-3B6 24098 $523.00 350 kg H6F-C3-350kg-3B6 24099 $523.00 500 kg H6F-C3-500kg-3B6 24100 $523.00 1000 kg H6F-C3-1000kg-3B6 24102 $1,707.00 2000 kg H6F-C3-2000kg-3B6 24103 $1,707.00 DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos Zemic H6F Signal Analog Clase de Protección IP66 Material Nickel-Plated Alloy Steel Combined error ≤ ±0.023 %FS (C3) Compensated temp range −10 to +40 °C Creep error 20mins ≤ ±0.020 %FS / 30 min (C3) Eccentric loading error ±0.002 %LD/cm Input impedance 384 ± 4 Ω Insulation resistance ≥ 5000 MΩ @ 50 VDC Internal Battery -- Maximum excitation 18 VDC Maximum number of intervals 3000 nLC Maximum safe overload 150 %FS Max platform size 1200 × 1200 mm Operating temp range −35 to +65 °C Output impedance 350 ± 2 Ω Rated capacity 750 kg Rated output 2.0 ± 0.2 mV/V Recommended excitation 5 ~ 12 VDC Ultimate central overload 300 %FS Zero balance ≤ ±1.5 %FS Fabricante Zemic Accuracy C3 Number of Wires 6 wires Manufacturer's Part Number H6F-C3-750kg-3B6 Short name Celda de carga de punto único H6F-750kg C3 Hero chips IP66; Acero aleado niquelado; Señal analógica; 6 hilos
