Celda de carga tipo viga a cortante H8-500kg C3Celda de carga tipo viga a cortante Zemic H8 de 500 kg (H8-C3-500kg-4B6)
- Descripcion
- Informacion adicional
- 01 / 03Celda de carga tipo viga a cortante
Celda de carga tipo viga a cortante para reemplazo de ajuste confirmado y construcciones de básculas.

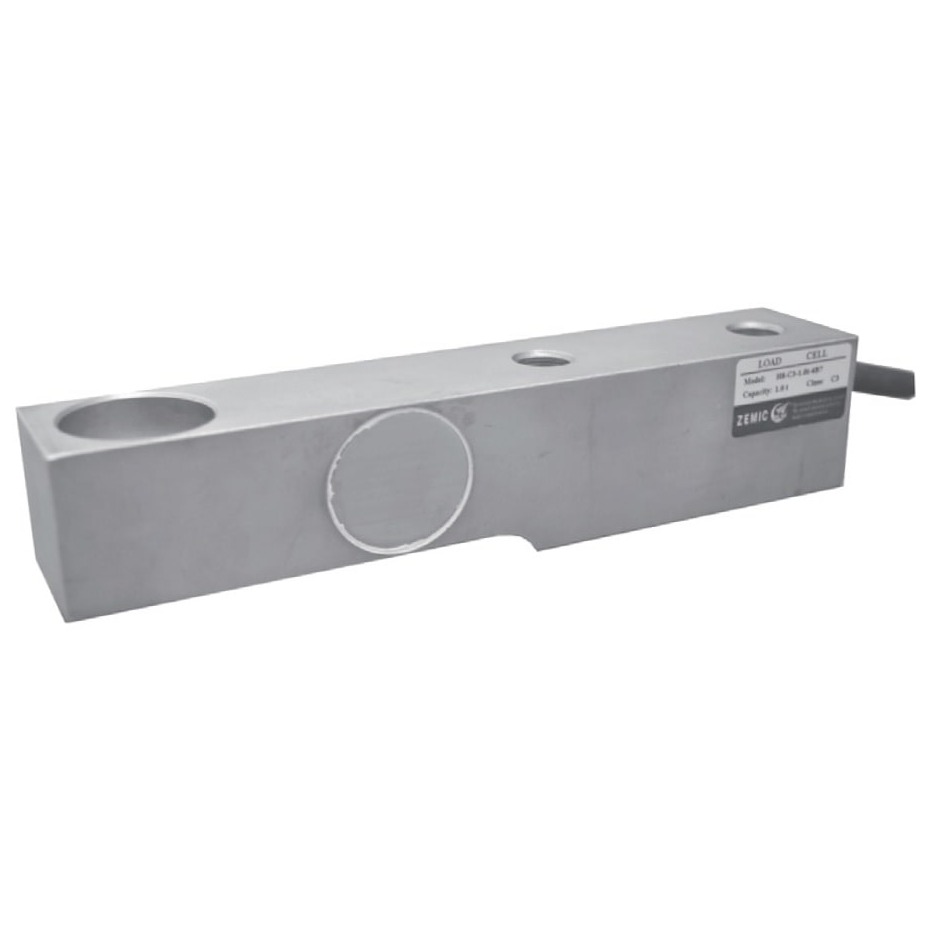

La Zemic H8-C3-500kg-4B6 es la Zemic H8 de 500 kg de capacidad, una celda de carga de viga simple a cortante de perfil bajo, sellada internamente con adhesivo contra aceite, agua y corrosión, para básculas camioneras, básculas de vía, básculas de tolva y otros equipos electrónicos de pesaje, incluso en áreas peligrosas, fabricada en acero aleado con protección de ingreso IP67. Este modelo es OIML R60 C3.
500 kgCapacidad nominalAcero aleadoMaterialIP67Protección02 / 03Datos técnicosEspecificaciones verificadas para este SKU.
Fabricante Zemic Número de parte del fabricante H8-C3-500kg-4B6 Capacidad 500 kg Aprobación OIML R60 C3 Rendimiento nominal 2.0 ± 0.002 mV/V Dimensiones 203 × 37 × 57.9 mm Material Acero aleado, sellado internamente con adhesivo Protección IP67 Señal Analógica Resistencia de entrada 350 ± 3.5 Ω Resistencia de salida 351 ± 2.0 Ω Resistencia de aislamiento ≥ 5000 MΩ @ 50 VCC Balance de cero 1.0 %FS Temperatura compensada −10 a +40 °C Temperatura de funcionamiento −35 a +65 °C Excitación recomendada 5 a 12 VCC Excitación máxima 18 VCC Sobrecarga segura 150 %FS Sobrecarga última 300 %FS Cableado Entrada (+) rojo, Sensado (+) marrón, Salida (−) blanco, Sensado (−) negro, Entrada (−) amarillo, Salida (+) azul Certificados OIML R60/2000-CN1-06.09; aprobación PTB D09-05.20 Clase de precisión C3 (OIML R60 C3) Intervalos máximos de verificación (nmax) 3000 Intervalo mínimo de verificación (vmin) Emax/10000 Error combinado ≤ ±0.020 %FS Fluencia (30 min) ≤ ±0.016 %FS Efecto de la temperatura en la sensibilidad ≤ ±0.011 %FS/10 °C Efecto de la temperatura en el cero ≤ ±0.015 %FS/10 °C Cable Blindado de 6 conductores, Ø6.2 mm, longitud estándar de 4 m Montaje 2 × agujeros pasantes de Ø13 mm 03 / 03Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Producto Código de pedido Celda de carga tipo viga a cortante Zemic H8 de 500 kg (H8-C3-500kg-4B6) 24176 ¿Es suficiente el SKU para confirmar el reemplazo?
Use el SKU y el número de parte del fabricante anteriores como código de pedido, y luego confirme el cableado, la señal y el entorno con WeightechUSA antes de pedir.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.
Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta de la celda de carga antigua, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos el número de parte del fabricante y el ajuste.
Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305TABLA DE CAPACIDADESOtras capacidades H8.

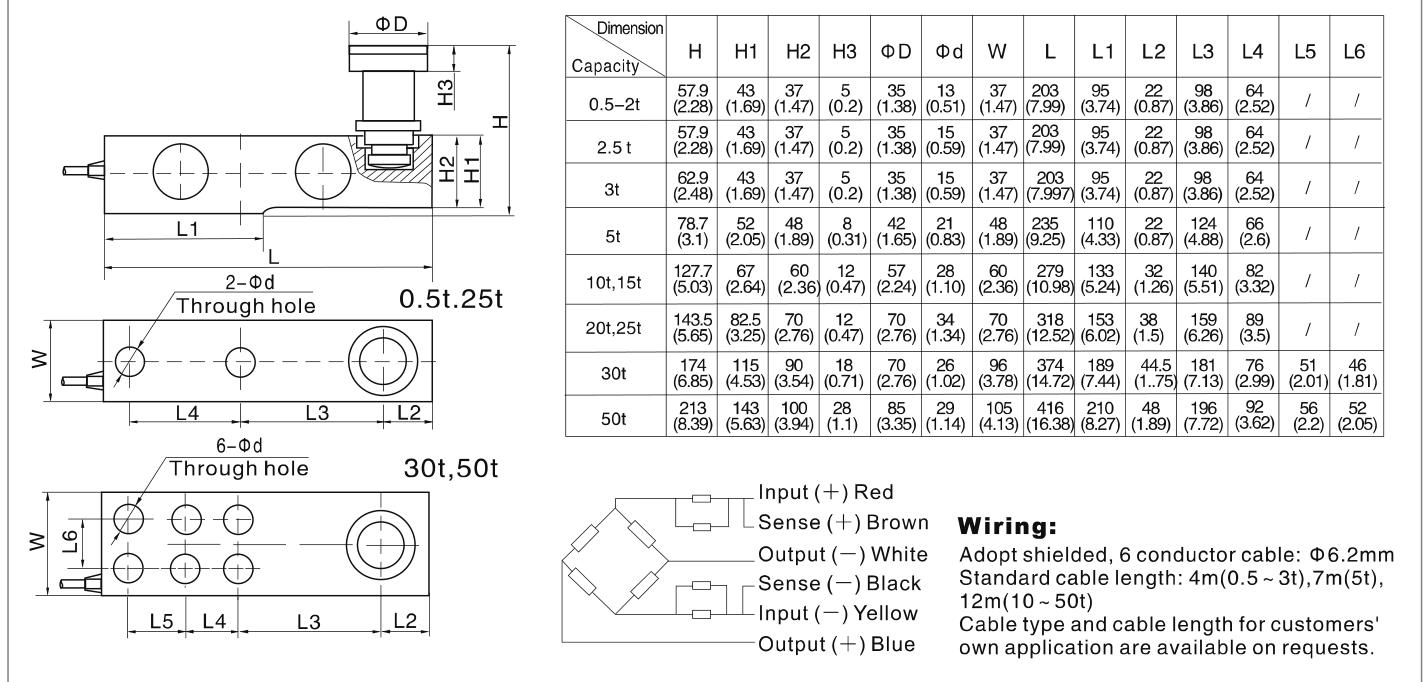

Capacidad Número de parte del fabricante SKU Aprobación Precio 1 t H8-C3-1.0t-4B6 24177 OIML R60 C3 $303.00 2 t H8-C3-2.0t-4B6 24178 OIML R60 C3 $303.00 2.5 t H8-C3-2.5t-4B6 24179 OIML R60 C3 $303.00 3 t H8-C3-3.0t-4B6 24180 OIML R60 C3 $303.00 5 t H8-C3-5.0t-7B6 24181 OIML R60 C3 $331.00 10 t H8-C3-10t-12B6 24182 OIML R60 C3 $427.00 15 t H8-C3-15t-12B6 24183 OIML R60 C3 $427.00 20 t H8-C3-20t-12B6 24184 OIML R60 C3 $515.00 25 t H8-C3-25t-12B6 24185 OIML R60 C3 $515.00 30 t H8-C3-30t-12B6 24186 OIML R60 C3 $1,158.00 50 t H8-C3-50t-12B6 24187 OIML R60 C3 $1,677.00 DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos Zemic H8 Signal Analog Clase de Protección IP67 Material Alloy Steel Combined error ≤ ±0.020 %FS (C3) Compensated temp range −10 to +40 °C Creep error 20mins ≤ ±0.016 %FS / 30 min (C3) Input impedance 350 ± 3.5 Ω Insulation resistance ≥ 5000 MΩ @ 50 VDC Internal Battery -- Maximum excitation 18 VDC Maximum number of intervals 3000 nLC Maximum safe overload 150 %FS Operating temp range −35 to +65 °C Output impedance 351 ± 2.0 Ω Rated capacity 500 kg Rated output 2.0 ± 0.002 mV/V Recommended excitation 5 ~ 12 VDC Ultimate central overload 300 %FS Zero balance 1.0 %FS Fabricante Zemic Accuracy C3 Number of Wires 6 wires Manufacturer's Part Number H8-C3-500kg-4B6 Approval OIML R60 C3 Short name Celda de carga tipo viga a cortante H8-500kg C3 Hero chips IP67; Acero aleado; Señal analógica; OIML R60 C3; 6 hilos
