Celda de carga de doble viga a cortante HM9C-30K lb N10Celda de carga de doble viga a cortante Zemic HM9C de 30000 lb (HM9C-N10-30K-9.3B)
- Descripcion
- Informacion adicional
- 01 / 03Celda de carga de doble viga a cortante
Celda de carga de doble viga a cortante para reemplazo de ajuste confirmado y construcciones de básculas.
La Zemic HM9C-N10-30K-9.3B es la Zemic HM9C de 30000 lb de capacidad, una celda de carga de doble viga a cortante sellada herméticamente, optimizada para resistir cargas de impacto mecánico, para básculas a bordo, camioneras y ferroviarias y otros equipos de pesaje pesado como silos, fabricada en acero aleado niquelado con protección de ingreso IP68. Este modelo es NTEP Clase III L 10000.
30000 lbCapacidad nominalAcero aleado niqueladoMaterialIP68Protección02 / 03Datos técnicosEspecificaciones verificadas para este SKU.
Fabricante Zemic Número de parte del fabricante HM9C-N10-30K-9.3B Capacidad 30000 lb Aprobación NTEP Clase III L 10000 Rendimiento nominal 3.0 ± 0.008 mV/V Dimensiones 260.4 × Ø76.2 mm Material Acero aleado niquelado, sellado herméticamente Protección IP68 (EN 60529) Señal Analógica Resistencia de entrada 700 ± 7 Ω Resistencia de salida 703 ± 4 Ω Resistencia de aislamiento ≥ 5000 MΩ @ 50 VCC Balance de cero ≤ ±1.0 %FS Temperatura compensada −10 a +40 °C Temperatura de funcionamiento −35 a +65 °C Excitación recomendada 5 a 12 VCC Excitación máxima 18 VCC Sobrecarga segura 150 %FS Sobrecarga última 300 %FS Cableado Excitación (+) rojo, Señal (−) blanco, Excitación (−) negro, Señal (+) verde Clase de precisión N10 (NTEP Clase III L, 10000 divisiones) Intervalos máximos de verificación (nmax) 10000 Cable Poliuretano blindado de 4 conductores, AWG 22, Ø8 mm, blindaje no conectado al elemento Montaje 2 × agujeros pasantes de Ø26.9 mm 03 / 03Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Producto Código de pedido Celda de carga de doble viga a cortante Zemic HM9C de 30000 lb (HM9C-N10-30K-9.3B) 24213 ¿Es suficiente el SKU para confirmar el reemplazo?
Use el SKU y el número de parte del fabricante anteriores como código de pedido, y luego confirme el cableado, la señal y el entorno con WeightechUSA antes de pedir.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.
Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta de la celda de carga antigua, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos el número de parte del fabricante y el ajuste.
Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305TABLA DE CAPACIDADESOtras capacidades HM9C.

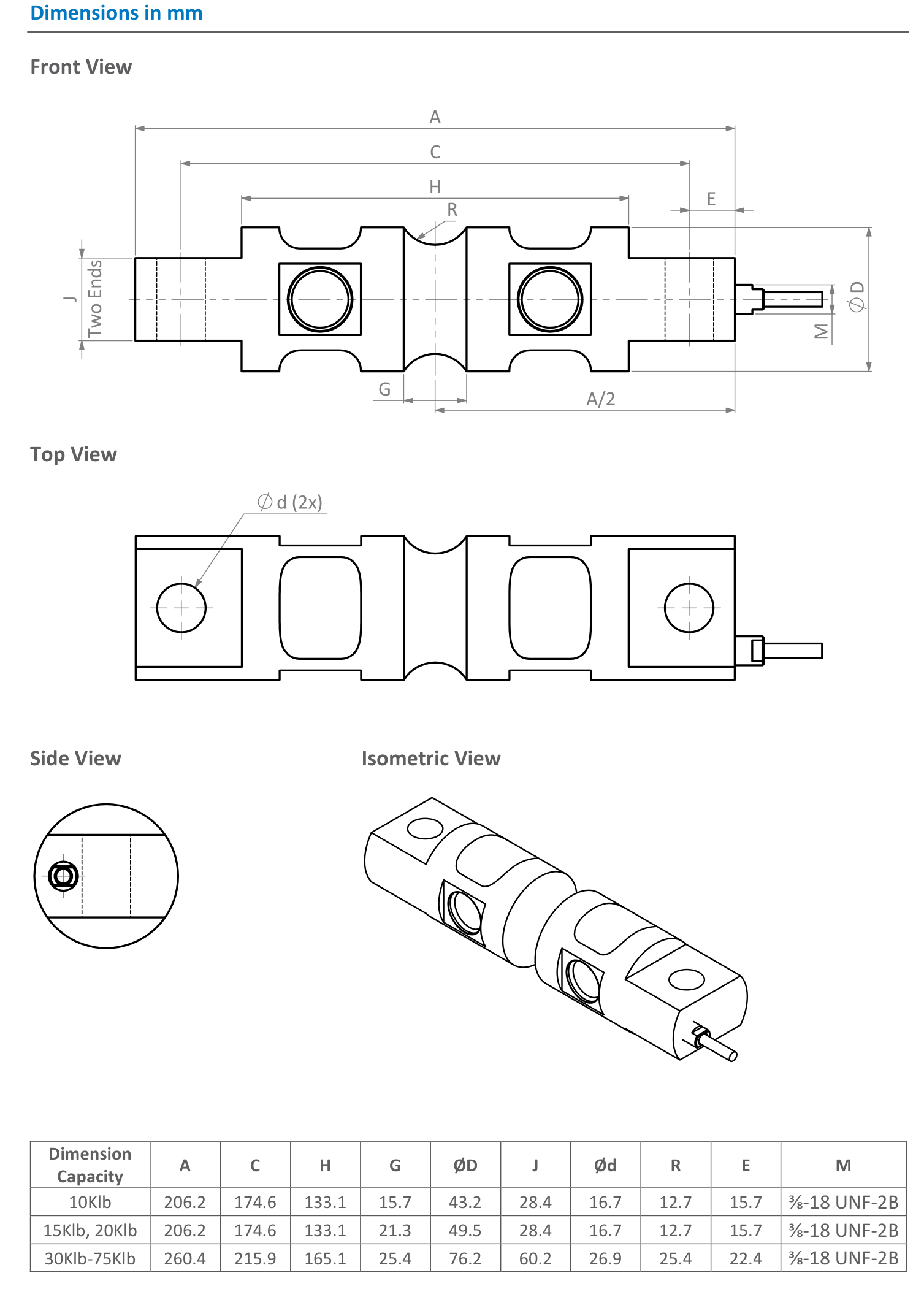

Capacidad Número de parte del fabricante SKU Aprobación Precio 20000 lb HM9C-N10-20K-9.3B 24212 NTEP Clase III L 10000 $527.00 40000 lb HM9C-N10-40K-9.3B 24214 NTEP Clase III L 10000 $670.00 50000 lb HM9C-N10-50K-9.3B 24215 NTEP Clase III L 10000 $670.00 60000 lb HM9C-N10-60K-9.3B 24216 NTEP Clase III L 10000 $670.00 DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos Zemic HM9C Signal Analog Clase de Protección IP68 Material Nickel-Plated Alloy Steel Compensated temp range −10 to +40 °C Input impedance 700 ± 7 Ω Insulation resistance ≥ 5000 MΩ @ 50 VDC Internal Battery -- Maximum excitation 18 VDC Maximum number of intervals 10000 nLC Maximum safe overload 150 %FS Operating temp range −35 to +65 °C Output impedance 703 ± 4 Ω Rated capacity 30000 lb Rated output 3.0 ± 0.008 mV/V Recommended excitation 5 ~ 12 VDC Ultimate central overload 300 %FS Zero balance ≤ ±1.0 %FS Fabricante Zemic Accuracy N10 Number of Wires 4 wires Manufacturer's Part Number HM9C-N10-30K-9.3B Approval NTEP Short name Celda de carga de doble viga a cortante HM9C-30K lb N10 Hero chips IP68; Acero aleado niquelado; Señal analógica; NTEP Clase III L 10000; 4 hilos
