Zemic · Load cell
Celda de carga de punto único L6J-2kg C3DCelda de carga de punto único Zemic L6J de 2 kg (L6J-C3D-2kg-0.45B)
SKU 24016
IP65; Aluminio; Señal analógica; 4 hilos
47.00
- Descripcion
- Informacion adicional
- 01 / 03Celda de carga de punto único
Celda de carga de punto único para reemplazo de ajuste confirmado y construcciones de básculas.
La Zemic L6J-C3D-2kg-0.45B es la Zemic L6J de 2 kg de capacidad, una celda de carga de punto único de viga paralela para balanzas electrónicas y otros equipos electrónicos de pesaje, fabricada en aluminio con protección de ingreso IP65.
2 kgCapacidad nominalAluminioMaterialIP65Protección02 / 03Datos técnicosEspecificaciones verificadas para este SKU.
Fabricante Zemic Número de parte del fabricante L6J-C3D-2kg-0.45B Capacidad 2 kg Rendimiento nominal 1.5 ± 0.2 mV/V Dimensiones 88 × 16 × 32 mm Material Aluminio anodizado, viga paralela sellada con silicona Protección IP65 Señal Analógica Resistencia de entrada 409 ± 6 Ω Resistencia de salida 350 ± 3 Ω Resistencia de aislamiento ≥ 5000 MΩ @ 50 VCC Balance de cero 2 %FS Temperatura compensada −10 a +40 °C Temperatura de funcionamiento −35 a +65 °C Excitación recomendada 5 a 12 VCC Excitación máxima 18 VCC Sobrecarga segura 150 %FS Sobrecarga última 300 %FS Corrección de esquina (carga excéntrica) 0.02 % del valor de carga por cada 100 mm Cable PVC blindado de 4 conductores, 0.45 ± 0.05 m, 3.0 ± 0.2 mm de diámetro Cableado Entrada (+) rojo, Salida (−) blanco, Entrada (−) negro, Salida (+) verde Clase de precisión C3D Intervalos máximos de verificación (nmax) 2500 Intervalo mínimo de verificación (vmin) Emax/5000 Error combinado ≤ ±0.030 %FS Fluencia (30 min) ≤ ±0.020 %FS Efecto de la temperatura en la sensibilidad ≤ ±0.021 %FS/10 °C Efecto de la temperatura en el cero ≤ ±0.028 %FS/10 °C Tamaño máximo de plataforma 200 × 200 mm Montaje 2 × agujeros roscados M5, 18 mm de profundidad, en cada extremo 03 / 03Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Producto Código de pedido Celda de carga de punto único Zemic L6J de 2 kg (L6J-C3D-2kg-0.45B) 24016 ¿Es suficiente el SKU para confirmar el reemplazo?
Use el SKU y el número de parte del fabricante anteriores como código de pedido, y luego confirme el cableado, la señal y el entorno con WeightechUSA antes de pedir.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.
Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta de la celda de carga antigua, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos el número de parte del fabricante y el ajuste.
Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305TABLA DE CAPACIDADESOtras capacidades L6J.

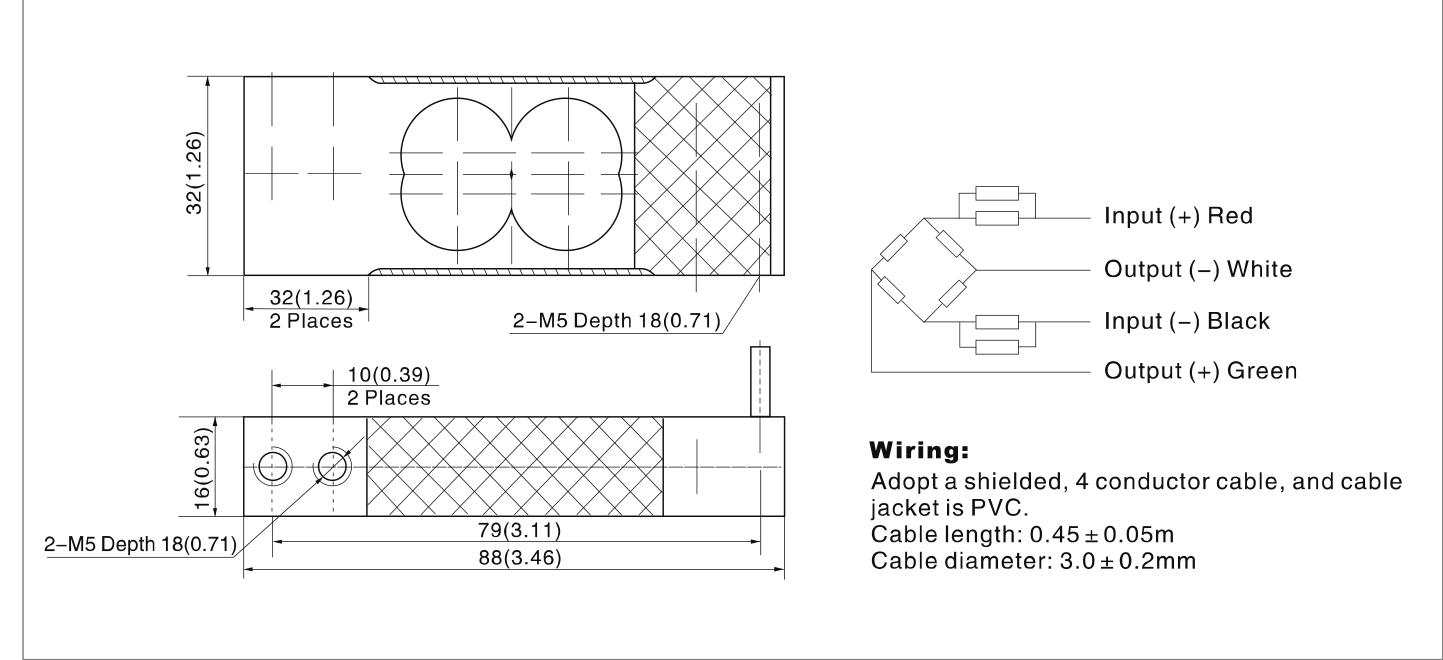

Capacidad Número de parte del fabricante SKU Precio 1 kg L6J-C3D-1kg-0.45B 24015 $47.00 3 kg L6J-C3D-3kg-0.45B 24017 $47.00 5 kg L6J-C3D-5kg-0.45B 24018 $47.00 8 kg L6J-C3D-8kg-0.45B 24019 $47.00 10 kg L6J-C3D-10kg-0.45B 24020 $47.00 15 kg L6J-C3D-15kg-0.45B 24021 $47.00 20 kg L6J-C3D-20kg-0.45B 24022 $47.00 DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos Zemic L6J Signal Analog Clase de Protección IP65 Material Aluminum Combined error ≤ ±0.030 %FS (C3D) Compensated temp range −10 to +40 °C Creep error 20mins ≤ ±0.020 %FS / 30 min (C3D) Eccentric loading error 0.02 %LD/100 mm Input impedance 409 ± 6 Ω Insulation resistance ≥ 5000 MΩ @ 50 VDC Internal Battery -- Maximum excitation 18 VDC Maximum number of intervals 2500 nLC Maximum safe overload 150 %FS Max platform size 200 × 200 mm Operating temp range −35 to +65 °C Output impedance 350 ± 3 Ω Rated capacity 2 kg Rated output 1.5 ± 0.2 mV/V Recommended excitation 5 ~ 12 VDC Ultimate central overload 300 %FS Zero balance 2 %FS Fabricante Zemic Accuracy C3D Number of Wires 4 wires Manufacturer's Part Number L6J-C3D-2kg-0.45B Short name Celda de carga de punto único L6J-2kg C3D Hero chips IP65; Aluminio; Señal analógica; 4 hilos
