Celda de carga de compresión BM14D-100t C2Celda de carga de compresión Zemic BM14D de 100 t (BM14D-C2-100t-20B)
- Descripcion
- Informacion adicional
- 01 / 03Celda de carga de compresión
Celda de carga de compresión para reemplazo de ajuste confirmado y construcciones de básculas.
La Zemic BM14D-C2-100t-20B es la Zemic BM14D de 100 t de capacidad, una celda de carga de compresión de columna en acero inoxidable, con espárragos roscados, diseño antigiro y buena capacidad de autoalineación, para básculas electrónicas de plataforma, instalaciones de prueba de automóviles, básculas de tolva, otros equipos electrónicos de pesaje y medición de fuerza, fabricada en acero inoxidable con protección de ingreso IP68.
100 tCapacidad nominalAcero inoxidableMaterialIP68Protección02 / 03Datos técnicosEspecificaciones verificadas para este SKU.
Fabricante Zemic Número de parte del fabricante BM14D-C2-100t-20B Capacidad 100 t Rendimiento nominal 1.5 ± 0.003 mV/V Dimensiones Ø152.4 × 350 mm Material Acero inoxidable, soldado herméticamente Protección IP68 Señal Analógica Resistencia de entrada 700 ± 7 Ω Resistencia de salida 703 ± 4 Ω Resistencia de aislamiento ≥ 5000 MΩ @ 50 VCC Balance de cero 1.0 %FS Temperatura compensada −10 a +40 °C Temperatura de funcionamiento −35 a +65 °C Excitación recomendada 5 a 12 VCC Excitación máxima 18 VCC Sobrecarga segura 150 %FS Sobrecarga última 300 %FS Cable Blindado de 4 conductores, 20 m, 5 mm de diámetro Cableado Entrada (+) rojo, Salida (−) blanco, Entrada (−) negro, Salida (+) verde Clase de precisión C2 Intervalos máximos de verificación (nmax) 2000 Intervalo mínimo de verificación (vmin) Emax/5000 Error combinado ≤ ±0.030 %FS Fluencia (30 min) ≤ ±0.024 %FS Efecto de la temperatura en la sensibilidad ≤ ±0.017 %FS/10 °C Efecto de la temperatura en el cero ≤ ±0.023 %FS/10 °C Montaje 2 × espárragos roscados M76 × 4-6g 03 / 03Referencia de número de parteCódigo de pedido y preguntas frecuentes de ajuste.
Producto Código de pedido Celda de carga de compresión Zemic BM14D de 100 t (BM14D-C2-100t-20B) 24268 ¿Es suficiente el SKU para confirmar el reemplazo?
Use el SKU y el número de parte del fabricante anteriores como código de pedido, y luego confirme el cableado, la señal y el entorno con WeightechUSA antes de pedir.
¿Puede WeightechUSA ayudar a identificar una coincidencia?
Sí. Envíe fotos de la celda instalada, la etiqueta, las dimensiones de montaje, los colores del cable, la capacidad y la aplicación de la báscula.
Hable con un especialista en celdas de carga de WeightechUSA.
Envíe la etiqueta de la celda de carga antigua, la capacidad, las dimensiones, los detalles del cable y la aplicación. Confirmaremos el número de parte del fabricante y el ajuste.
Enviar correo a VentasVer hoja de datosLlame al +1 (954) 666-0877 × 305TABLA DE CAPACIDADESOtras capacidades BM14D.

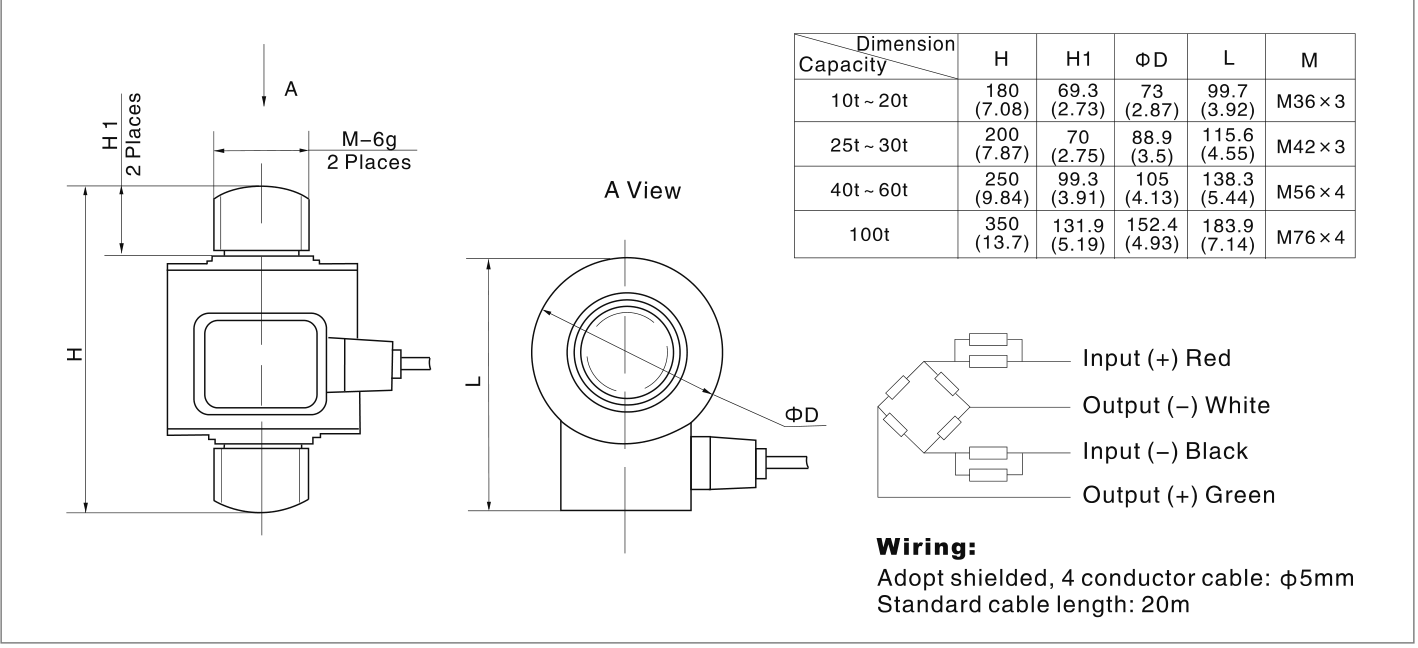

Capacidad Número de parte del fabricante SKU Precio 10 t BM14D-C2-10t-20B 24262 $1,940.00 20 t BM14D-C2-20t-20B 24263 $1,940.00 25 t BM14D-C2-25t-20B 24264 $2,530.00 30 t BM14D-C2-30t-20B 24265 $2,530.00 40 t BM14D-C2-40t-20B 24266 $3,542.00 50 t BM14D-C2-50t-20B 24267 $3,542.00 DIMENSIONESDimensiones de referencia.
Fuente: hoja de datos Zemic BM14D Signal Analog Clase de Protección IP68 Material Stainless Steel Combined error ≤ ±0.030 %FS (C2) Compensated temp range −10 to +40 °C Creep error 20mins ≤ ±0.024 %FS / 30 min (C2) Input impedance 700 ± 7 Ω Insulation resistance ≥ 5000 MΩ @ 50 VDC Internal Battery -- Maximum excitation 18 VDC Maximum number of intervals 2000 nLC Maximum safe overload 150 %FS Operating temp range −35 to +65 °C Output impedance 703 ± 4 Ω Rated capacity 100 t Rated output 1.5 ± 0.003 mV/V Recommended excitation 5 ~ 12 VDC Ultimate central overload 300 %FS Zero balance 1.0 %FS Fabricante Zemic Accuracy C2 Number of Wires 4 wires Manufacturer's Part Number BM14D-C2-100t-20B Short name Celda de carga de compresión BM14D-100t C2 Hero chips IP68; Acero inoxidable; Señal analógica; 4 hilos
